电缆排管工程施工工艺及验收规定

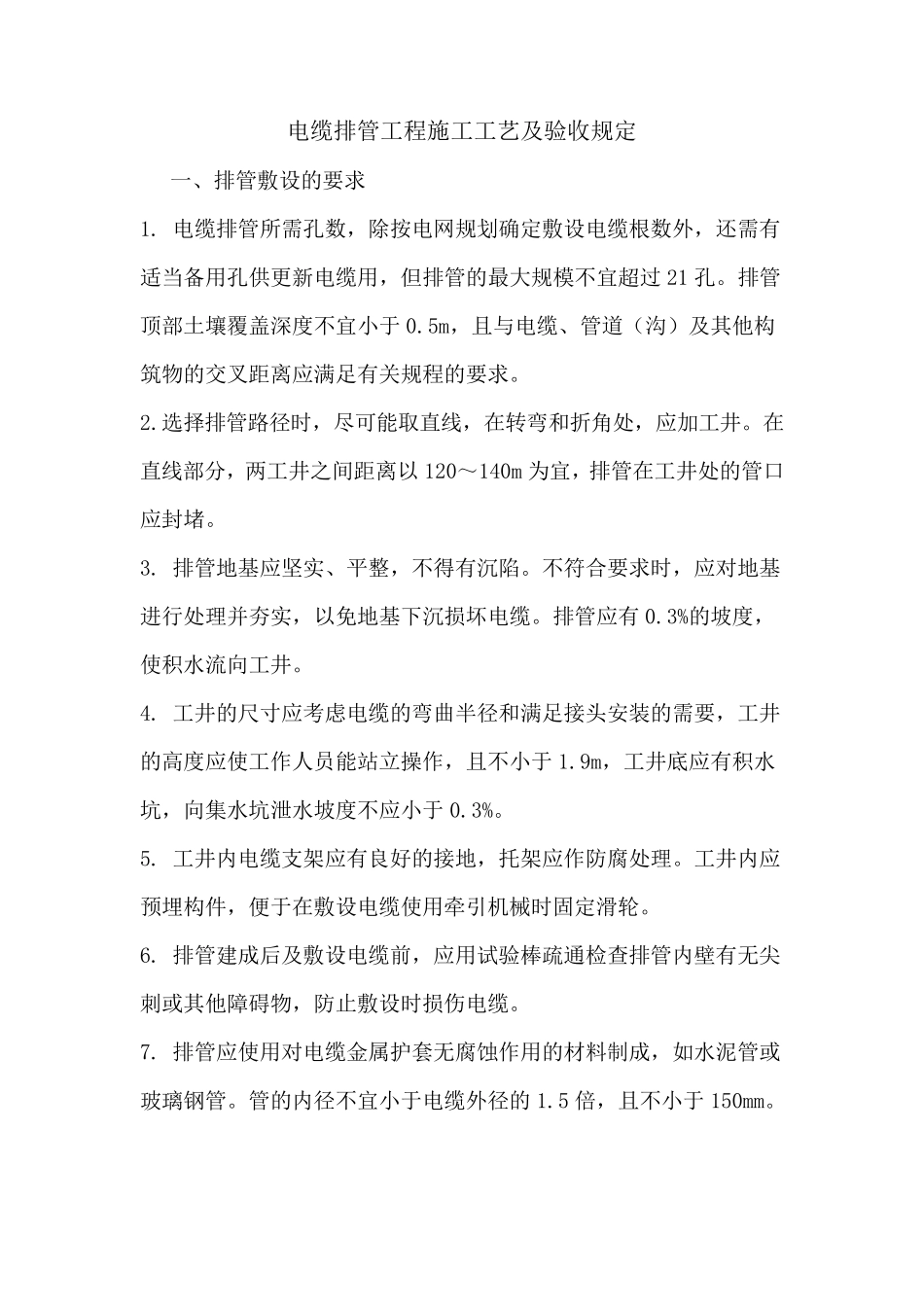

电缆排管工程施工工艺及验收规定 一、排管敷设的要求 1. 电缆排管所需孔数，除按电网规划确定敷设电缆根数外，还需有适当备用孔供更新电缆用，但排管的最大规模不宜超过 21 孔。排管顶部土壤覆盖深度不宜小于 0.5m，且与电缆、管道（沟）及其他构筑物的交叉距离应满足有关规程的要求。 2.选择排管路径时，尽可能取直线，在转弯和折角处，应加工井。在直线部分，两工井之间距离以 120～140m 为宜，排管在工井处的管口应封堵。 3. 排管地基应坚实、平整，不得有沉陷。不符合要求时，应对地基进行处理并夯实，以免地基下沉损坏电缆。排管应有 0.3%的坡度，使积水流向工井。 4. 工井的尺寸应考虑电缆的弯曲半径和满足接头安装的需要，工井的高度应使工作人员能站立操作，且不小于 1.9m，工井底应有积水坑，向集水坑泄水坡度不应小于 0.3%。 5. 工井内电缆支架应有良 好 的接地，托 架应作防 腐 处理。工井内应预 埋 构件 ，便 于在敷设电缆使用牵 引 机 械 时固 定滑 轮 。 6. 排管建 成 后 及敷设电缆前 ，应用试 验棒 疏 通 检 查 排管内壁 有无 尖刺 或 其他障 碍 物，防 止 敷设时损伤 电缆。 7. 排管应使用对电缆金 属 护 套 无 腐 蚀 作用的材 料 制 成 ，如 水泥 管或玻 璃 钢 管。管的内径不宜小于电缆外径的 1.5 倍 ，且不小于 150mm。管子内部必须光滑，管子连接时，管孔应对准，接缝应严密，不得有地下水和泥浆渗入。 8. 工井内的两侧除需预埋供安装用立柱支架等铁件外，在顶板和底板以及与排管接口部位，还需预埋供吊装电缆用的吊环以及供电缆敷设施工所需的拉环。安装在工井内的金属构件皆应用镀锌扁钢与接地装臵连接。每座工井应设接地装臵，接地电阻不应大于10 欧姆。在10％以上的斜坡排管中，应在标高较高一端的工井内设臵防止电缆因热伸缩而滑落的构件。 二、直埋电缆排管工程相关工序质量标准和检验方法 （一）直埋电缆排管模板安装工程质量标准和检验方法 1 检查数量 （1）主控项目 a) 先进行全面检查和实测，再抽查有代表性的部位3 处-5处及以上（每处长 5m-10m）。 （2）一般项目 a) 抽查 5 处-10 处，每一检验项目的测点不得少于10 处（不足 10 处的作全数检测）。 2 质量标准和检验方法见表一 表一 直埋电缆排管模板安装质量标准和检验方法 （ 二 直 ） 电 埋 排 缆 模 管 拆 除 工 程 质 量 标 准...
