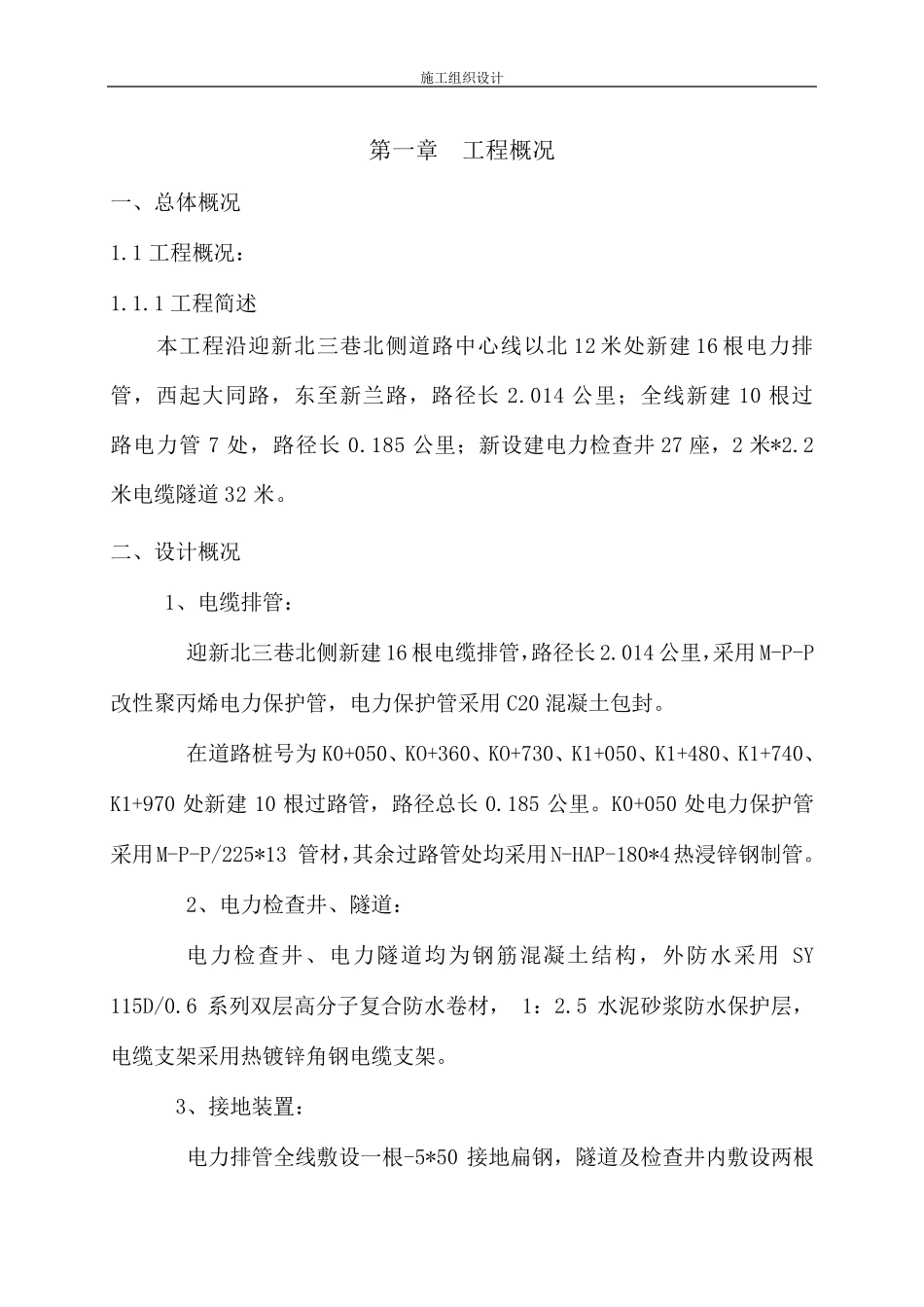

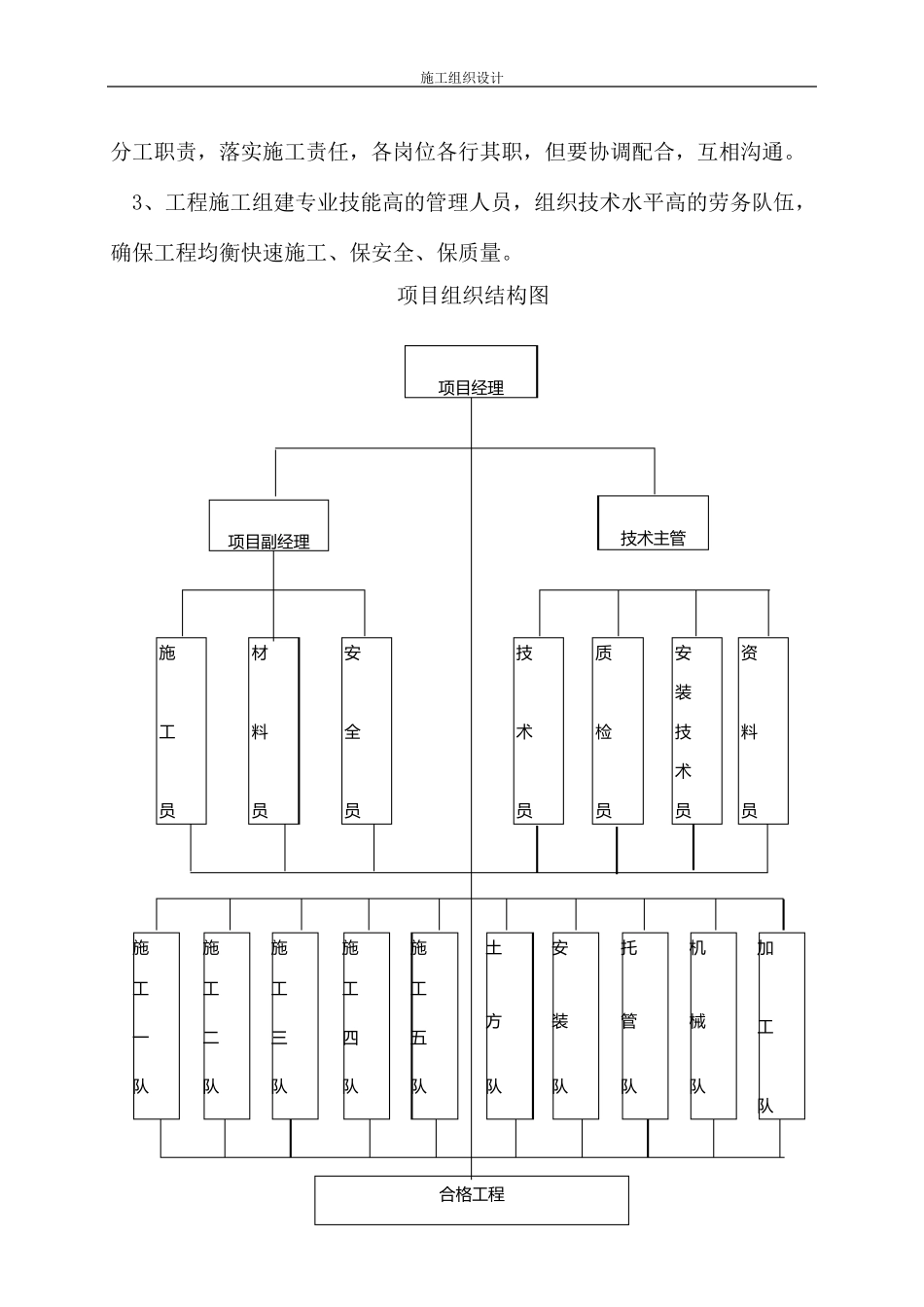

施工组织设计 第一章 工程概况 一、总体概况 1.1 工程概况： 1.1.1 工程简述 本工程沿迎新北三巷北侧道路中心线以北 12 米处新建 16 根电力排管，西起大同路，东至新兰路，路径长 2.014 公里；全线新建 10 根过路电力管 7 处，路径长 0.185 公里；新设建电力检查井 27 座，2 米*2.2米电缆隧道 32 米。 二、设计概况 1、电缆排管： 迎新北三巷北侧新建 16 根电缆排管，路径长 2.014 公里，采用 M-P-P改性聚丙烯电力保护管，电力保护管采用 C20 混凝土包封。 在道路桩号为 K0+050、KO+360、KO+730、K1+050、K1+480、K1+740、K1+970 处新建 10 根过路管，路径总长 0.185 公里。K0+050 处电力保护管采用M-P-P/225*13 管材，其余过路管处均采用N-HAP-180*4热浸锌钢制管。 2、电力检查井、隧道： 电力检查井、电力隧道均为钢筋混凝土结构，外防水采用 SY 115D/0.6 系列双层高分子复合防水卷材， 1：2.5 水泥砂浆防水保护层，电缆支架采用热镀锌角钢电缆支架。 3、接地装置： 电力排管全线敷设一根-5*50 接地扁钢，隧道及检查井内敷设两根施工组织设计 -50*5 接地扁钢并与角钢支架连接，与接地网联通。全线每间隔0.3 公里设接地网1 组，共计8 组。 三、工程特点 工作量大，战线长，工期紧，1#井向西过路管采用托管施工，施工难度较大，且与道路施工单位、各管线施工单位存在严重交叉作业，影响施工进度因素较多。我公司将本着和谐共处的原则，处理好与其它施工单位的关系。 四、工程承包范围 本工程施工范围包括：电缆排管施工、电缆托管施工、检查井施工、电缆隧道施工等图纸上全部内容。 第二章 施工组织机构及施工部署 一、施工组织机构 1、组建以项目经理为核心的现场施工项目经理部，经理部的组成本着专业配置，精干高效的原则进行，按照企业项目管理模式建立项目组织机构，形成以全面质量、安全、成本管理为中心环节，以专业管理和计算机管理相结合的科学化管理体制，高效地组装和优化企业及社会 生 产 要 素，出 色地实 现我企业的质量方 针 、质量目标 以及对 业主 的承诺 。 2、本工程项目班 子 以项目经理为首 ，下 设生 产 负 责 人 兼 安全员 （ 1 名 ）、技 术 负 责 人 兼 施工员 （ 1 名 ）、质检员 （ 1 名 ）、材 料 员 （ 1 名 ）、资 料 员 （ 1名 ） 等进行全方 位管理。根 据 管理体系项目经理部建立...
