电缆排管施工方案.

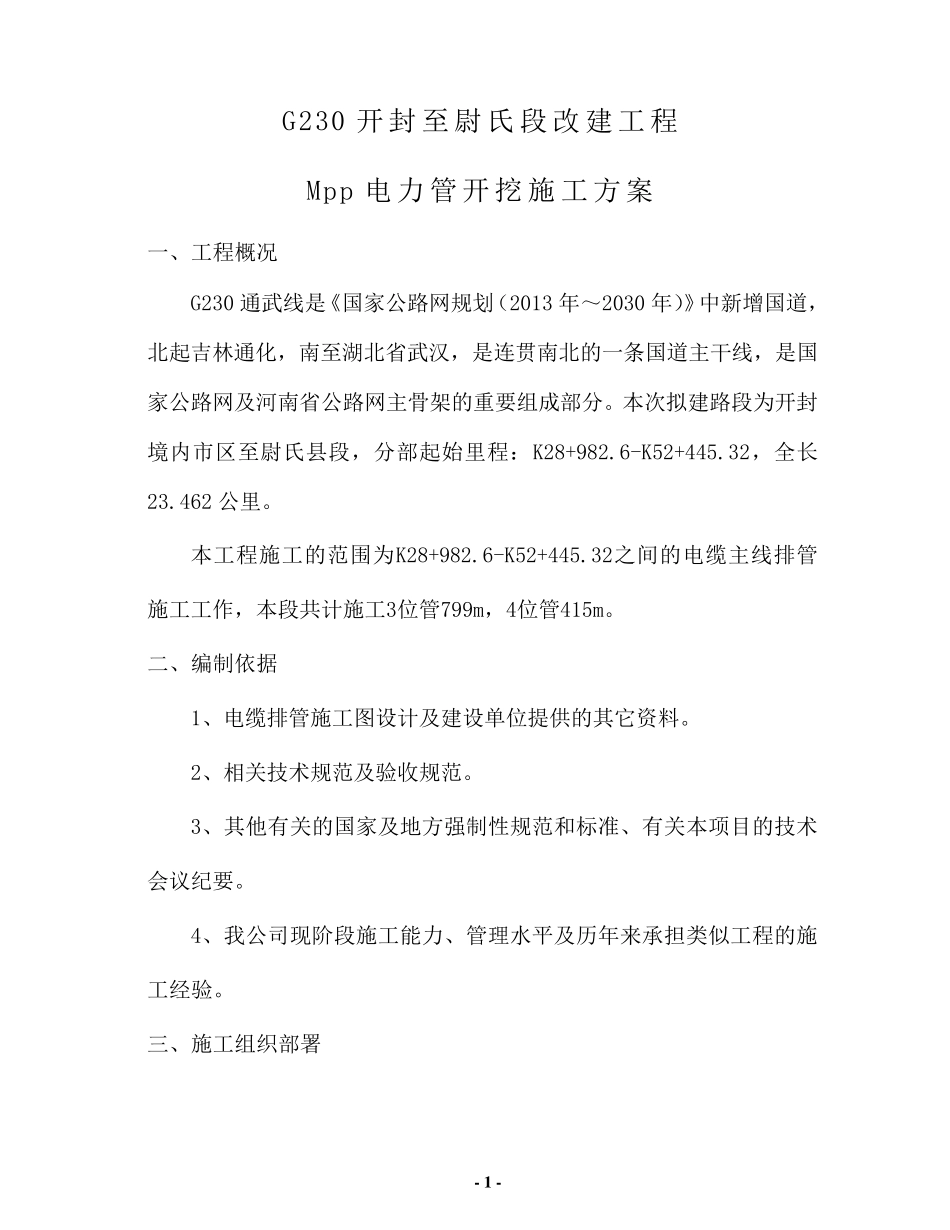

电缆排管施工方案._第1页
1/20
电缆排管施工方案._第2页
2/20

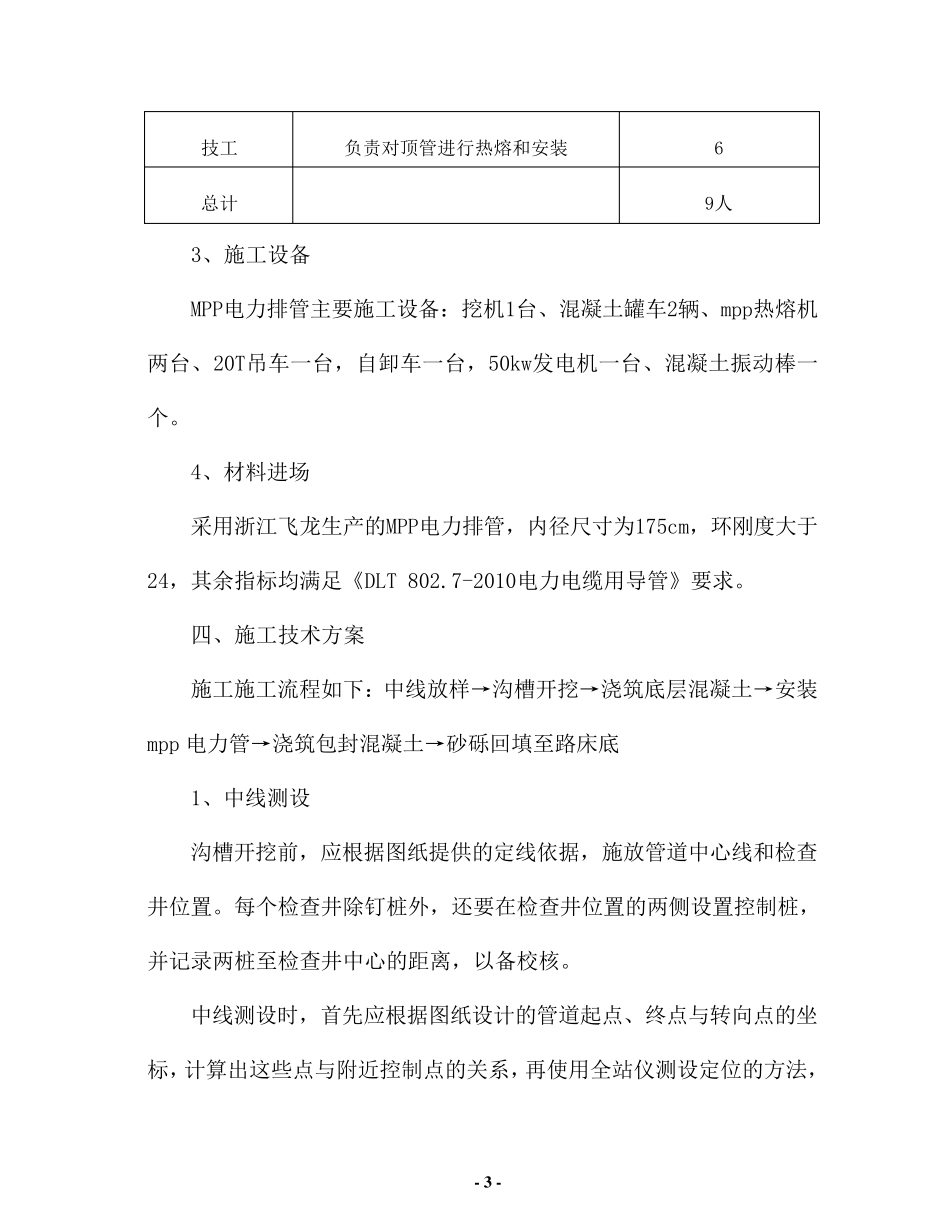

电缆排管施工方案._第3页
3/20
- 1 - G230 开封至尉氏段改建工程 Mpp 电力管开挖施工方案 一、工程概况 G230 通武线是《国家公路网规划(2013 年~2030 年)》中新增国道,北起吉林通化,南至湖北省武汉,是连贯南北的一条国道主干线,是国家公路网及河南省公路网主骨架的重要组成部分。本次拟建路段为开封境内市区至尉氏县段,分部起始里程:K28+982.6-K52+445.32,全长23.462 公里。 本工程施工的范围为K28+982.6-K52+445.32之间的电缆主线排管施工工作,本段共计施工3位管799m,4位管415m。 二、编制依据 1、电缆排管施工图设计及建设单位提供的其它资料。 2、相关技术规范及验收规范。 3、其他有关的国家及地方强制性规范和标准、有关本项目的技术会议纪要。 4、我公司现阶段施工能力、管理水平及历年来承担类似工程的施工经验。 三、施工组织部署 - 2 - 1、项目管理组织 根据本工程的实际情况,我项目分部成立专门施工队伍,负责mpp电力管开挖施工。 工程项目管理组织机构图 2、施工人员配置 施工人员组织表 岗位 职责 人数 生产经理 负责指挥组织生产,协调对外关系,对工程质量、安全、进度全面管理 1 技术负责人 负责工程技术工作 1 施工队长 负责施工队施工,协调各工序间操作 1 项目经理 项目总工程师 生产经理 工区长 各分队施工队长 Mpp施工队 - 3 - 技工 负责对顶管进行热熔和安装 6 总计 9人 3、施工设备 MPP电力排管主要施工设备:挖机1台、混凝土罐车2辆、mpp热熔机两台、20T吊车一台,自卸车一台,50kw发电机一台、混凝土振动棒一个。 4、材料进场 采用浙江飞龙生产的MPP电力排管,内径尺寸为175cm,环刚度大于24,其余指标均满足《DLT 802.7-2010电力电缆用导管》要求。 四、施工技术方案 施工施工流程如下:中线放样→沟槽开挖→浇筑底层混凝土→安装mpp 电力管→浇筑包封混凝土→砂砾回填至路床底 1、中线测设 沟槽开挖前,应根据图纸提供的定线依据,施放管道中心线和检查井位置。每个检查井除钉桩外,还要在检查井位置的两侧设置控制桩,并记录两桩至检查井中心的距离,以备校核。 中线测设时,首先应根据图纸设计的管道起点、终点与转向点的坐标,计算出这些 点与附 近 控制点的关 系 ,再 使 用全 站 仪 测设定位的方法 , - 4 - 通过坐标反算求出测设数据,将其标定于地面,并在起点、终点、平面折点处的沟槽外设置方向桩。在进行中线测量时,为了避免错误,距离要用...
