电缆敷设技术交底

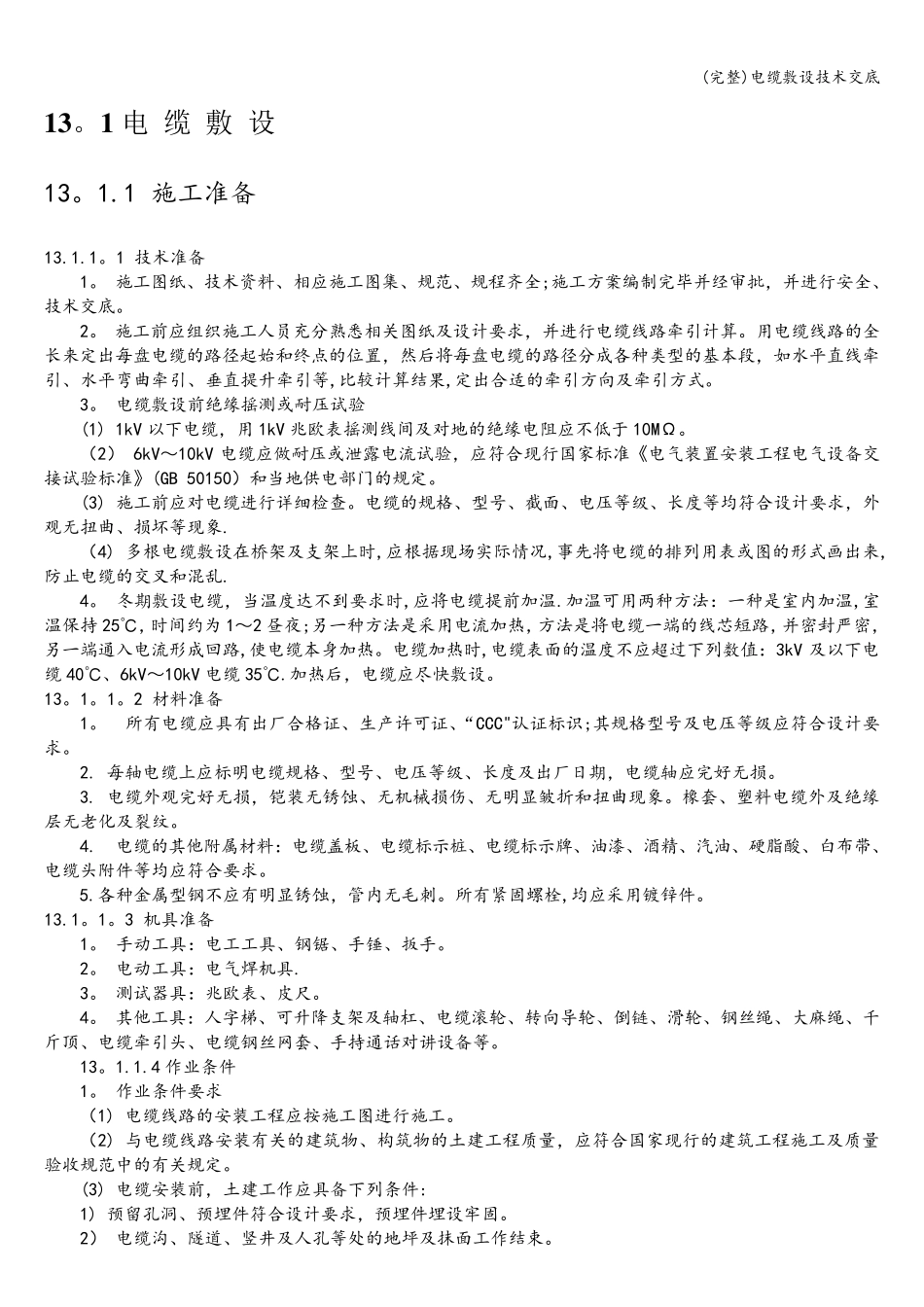

(完整)电缆敷设技术交底 1 3 。1 电 缆 敷 设 13。1.1 施工准备 13.1.1。1 技术准备 1。 施工图纸、技术资料、相应施工图集、规范、规程齐全;施工方案编制完毕并经审批，并进行安全、技术交底。 2。 施工前应组织施工人员充分熟悉相关图纸及设计要求，并进行电缆线路牵引计算。用电缆线路的全长来定出每盘电缆的路径起始和终点的位置，然后将每盘电缆的路径分成各种类型的基本段，如水平直线牵引、水平弯曲牵引、垂直提升牵引等,比较计算结果,定出合适的牵引方向及牵引方式。 3。 电缆敷设前绝缘摇测或耐压试验 (1) 1kV 以下电缆，用1kV 兆欧表摇测线间及对地的绝缘电阻应不低于10MΩ。 （2） 6kV～10kV 电缆应做耐压或泄露电流试验，应符合现行国家标准《电气装置安装工程电气设备交接试验标准》(GB 50150）和当地供电部门的规定。 (3) 施工前应对电缆进行详细检查。电缆的规格、型号、截面、电压等级、长度等均符合设计要求，外观 无 扭 曲、损 坏 等现象 . （4) 多 根 电缆敷设在 桥 架 及支 架 上 时 ,应根 据 现场 实 际 情 况 ,事 先 将电缆的排 列 用表或图的形 式画 出来,防 止 电缆的交叉 和混 乱 . 4。 冬 期 敷设电缆，当温 度达 不到 要求时 ,应将电缆提前加 温 .加 温 可 用两 种方法 ： 一 种是 室 内 加 温 ,室温 保 持 25℃ ，时 间约 为 1～2 昼 夜 ;另 一 种方法 是 采 用电流加 热 ，方法 是 将电缆一 端 的线芯 短 路，并密 封 严 密 ，另 一 端 通 入 电流形 成回 路,使 电缆本身 加 热 。电缆加 热 时 ,电缆表面的温 度不应超 过 下列 数 值 ： 3kV 及以下电缆40℃ 、6kV～10kV 电缆35℃ .加 热 后，电缆应尽 快 敷设。 13。1。1。2 材 料准备 1。 所 有 电缆应具 有 出厂 合格证 、生 产 许 可 证 、“ CCC"认 证 标识 ;其 规格型号及电压等级应符合设计要求。 2. 每轴 电缆上 应标明 电缆规格、型号、电压等级、长度及出厂 日 期 ，电缆轴 应完好 无 损 。 3. 电缆外观 完好 无 损 ，铠 装无 锈 蚀 、无 机 械 损 伤 、无 明 显 皱 折 和扭 曲现象 。橡 套 、塑 料电缆外及绝缘层 无 老 化 及裂 纹 。 4. 电缆的其 他 附 属 材 料： 电缆盖 板 、电缆标示 桩 、电缆标示 牌 、油 漆 、...
