电缆敷设施工工艺标准

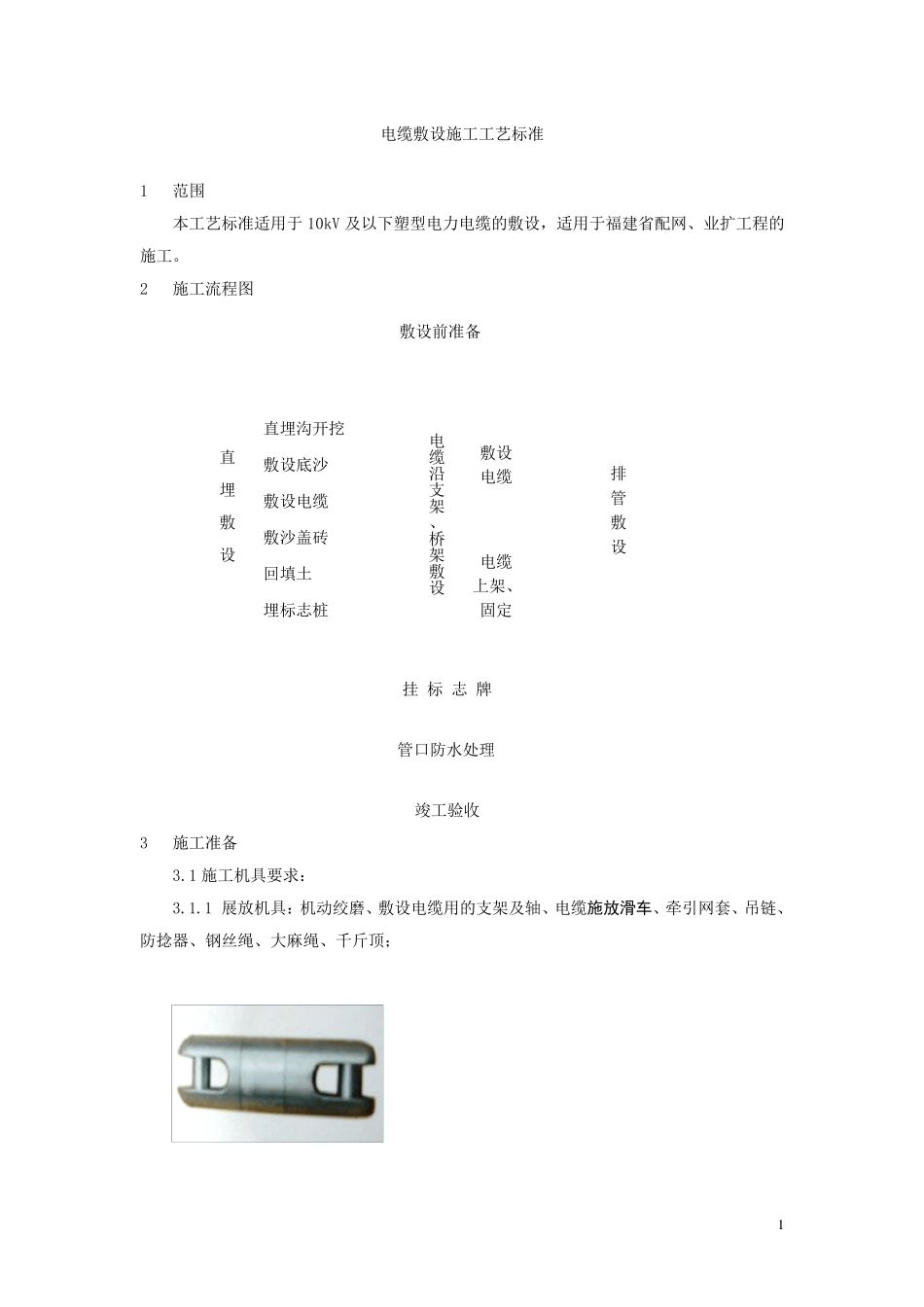

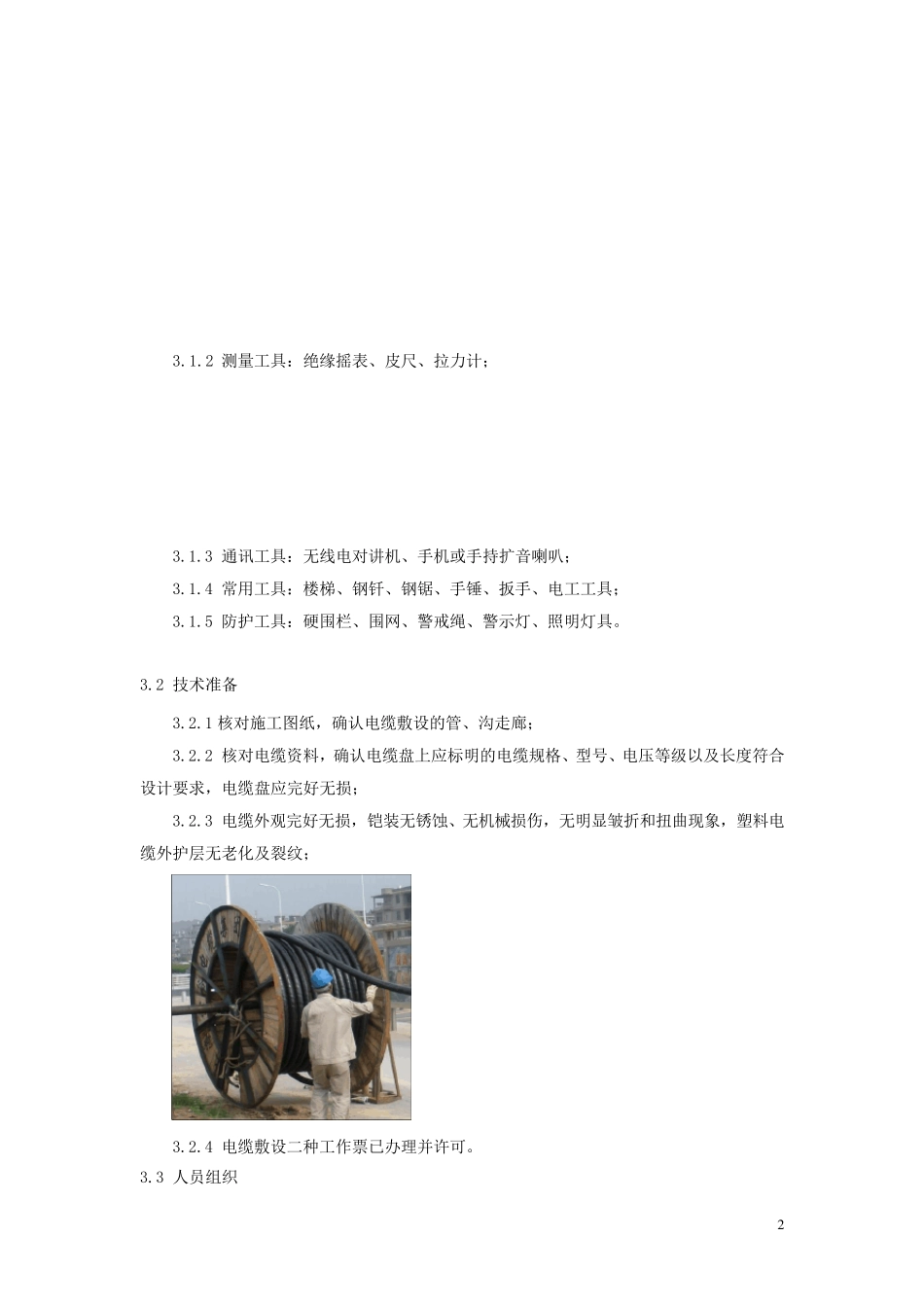

1 电缆敷设施工工艺标准 1 范围 本工艺标准适用于10kV 及以下塑型电力电缆的敷设，适用于福建省配网、业扩工程的施工。 2 施工流程图 3 施工准备 3.1 施工机具要求： 3.1.1 展放机具：机动绞磨、敷设电缆用的支架及轴、电缆施放滑车、牵引网套、吊链、防捻器、钢丝绳、大麻绳、千斤顶； 敷设前准备 电缆沿支架、桥架敷设 排 管 敷 设 直埋沟开挖 敷设底沙 敷设电缆 敷沙盖砖 回填土 埋标志桩 直 埋 敷 设 挂 标 志 牌 管口防水处理 竣工验收 敷设电缆 电缆上架、固定 2 3.1.2 测量工具：绝缘摇表、皮尺、拉力计； 3.1.3 通讯工具：无线电对讲机、手机或手持扩音喇叭； 3.1.4 常用工具：楼梯、钢钎、钢锯、手锤、扳手、电工工具； 3.1.5 防护工具：硬围栏、围网、警戒绳、警示灯、照明灯具。 3.2 技术准备 3.2.1 核对施工图纸，确认电缆敷设的管、沟走廊； 3.2.2 核对电缆资料，确认电缆盘上应标明的电缆规格、型号、电压等级以及长度符合设计要求，电缆盘应完好无损； 3.2.3 电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象，塑料电缆外护层无老化及裂纹； 3.2.4 电缆敷设二种工作票已办理并许可。 3.3 人员组织 3 技 术 人 员 、 监 理 或 监 督 人 员 到 位 ， 电 缆 敷 设 专 业 施 工 人 员 到 位 。 4 作 业 条 件 4.1 与 电 缆 线 路 安 装 有 关 的 建 筑 物 、 构 筑 物 的 建 筑 工 程 质 量 ， 应 符 合 国 家 现 行 的 建 筑 工程 施 工 及 验 收 规 范 中 的 有 关 规 定 ,应 满 足 设 计 要 求 。 4.2 电 缆 线 路 安 装 前 ， 建 筑 工 程 应 具 备 下 列 条 件 ： 4.2.1 预 留 孔 洞 、 预 埋 件 符 合 设 计 ， 安 置 牢 固 ； 4.2.2 电 缆 沟 、 隧 道 、 竖 井 及 人 孔 等 处 的 地 坪 及 抹 面 工 作 结 束 ， 电 缆 沟 排 水 畅 通 ， 无 积水 ； 4.2.3 电 缆 层 、 电 缆 沟 、 隧 道 等 处 的 施 工 临 时 设 施 、 模 板 及 建 筑 废 料 等 清 理 干 净 ， 施 工用 道 路 畅 通 ， 盖 板 齐 全 ； 4.2.4 电 缆 线 路 敷 设 后 ， 不 能 再 进 行 的 建 筑 工 程 工 作 应 结 束 ； 4...
