电缆桥架安装和桥架内电缆敷设工程施工工艺标准

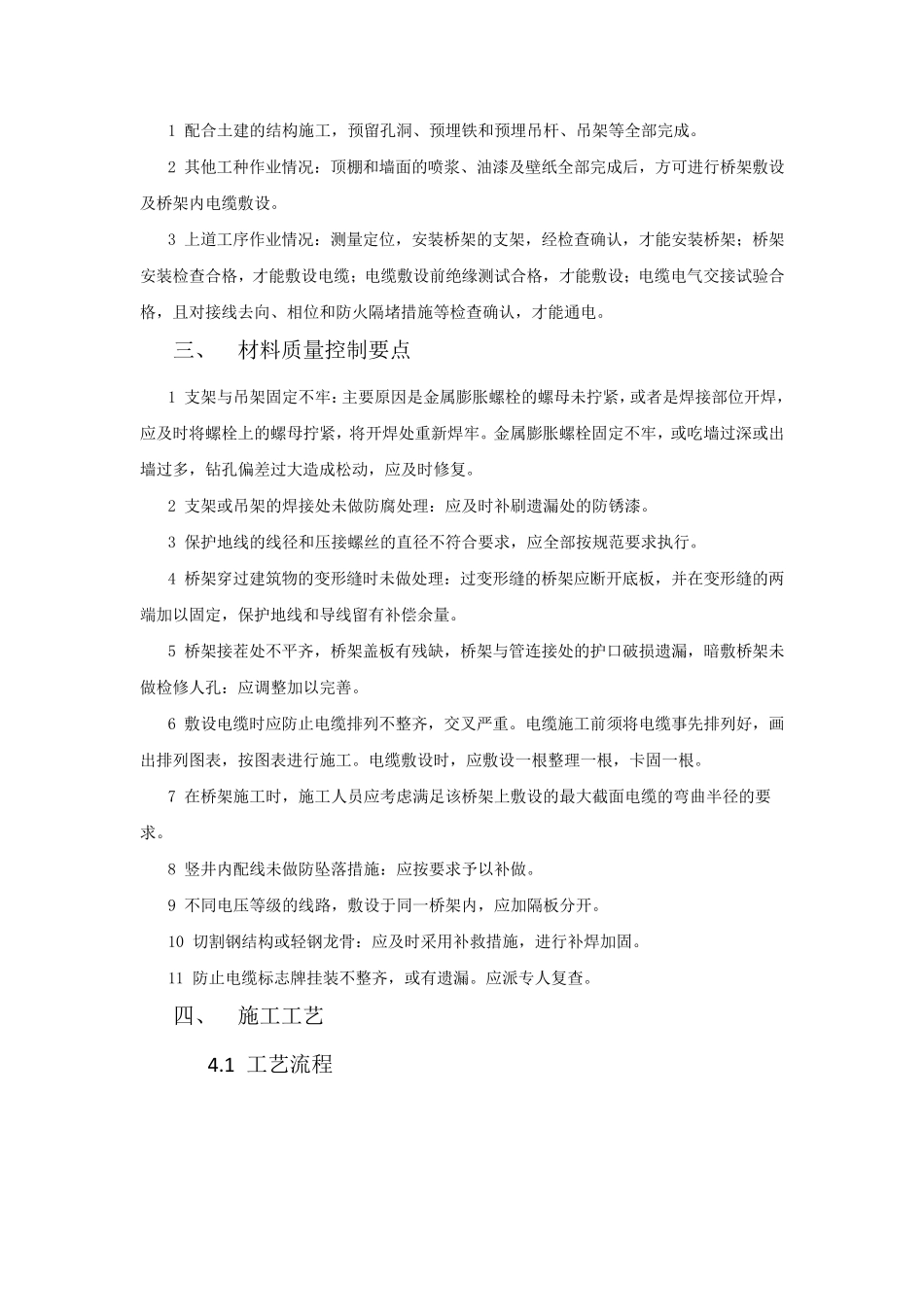

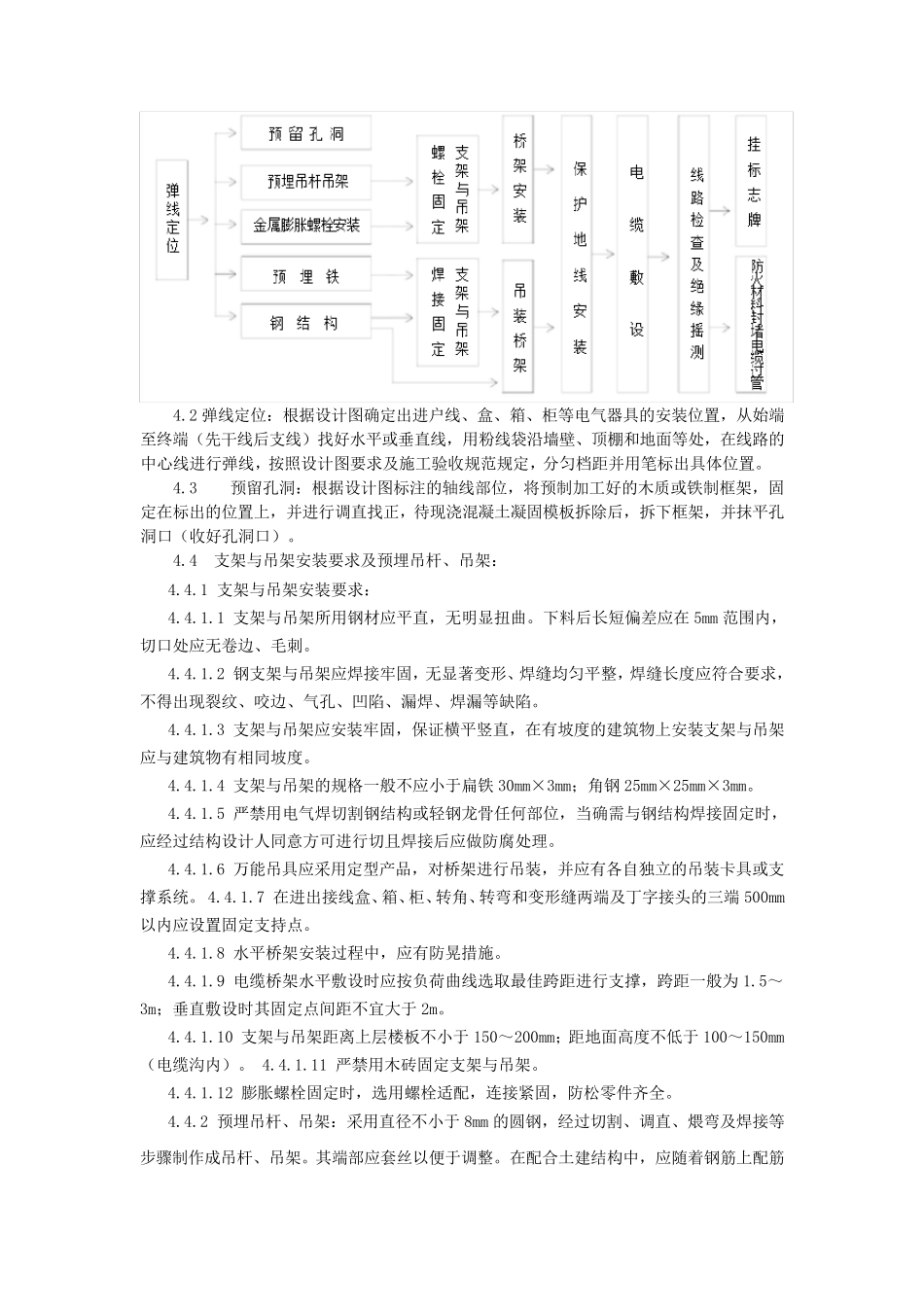

电缆桥架安装和桥架内电缆敷设工程施工工艺标准 一、 特点和适用范围 本章适用于建筑物内电缆桥架安装和桥架内电缆敷设工程。 二、 施工准备 1、 技术准备 2.1.1 施工前应进行技术交底工作； 2.1.2 配备相应的施工质量验收规范。 2、 材料准备 1 主要材料：电缆桥架、盖板、隔板、电缆、支吊架。 2 辅助材料：电焊条、绝缘导线、铜端子、镀锌带母螺栓、镀锌垫圈、镀锌弹簧垫圈、酚醛防锈漆、汽油、镀锌电缆卡子。 3 所有材料规格、型号及电压等级应符合设计要求，并有产品合格证。 4 桥架外观检查：部件齐全，表面光滑、不变形；钢制桥架涂层完整，无锈蚀；玻璃钢制桥架色泽均匀，无破损碎裂；铝合金桥架涂层完整，无扭曲变形，不压扁，表面不划伤。 5 电缆外观完好无损，无压扁和扭曲现象。外皮、绝缘层无老化及裂纹。电缆外护层有明显标识和制造厂标。电缆合格证有生 产许 可 证编 号，按 《 额 定 电压 450/750V 及以 下 聚 氯乙 烯 绝缘电缆》 GB 5023.1～ 5023.7 标准生 产的产品有 3C 认 证标志 。 6 镀锌材料：采 用钢板、圆 钢、扁钢、角 钢、螺栓、螺母、螺丝 、垫圈、弹簧垫等金属材料做 电工工件时 ，都 应经 过 镀锌处 理 。 7 金属 膨 胀 螺栓：应根 据 容 许 拉 力 和剪 力 进行选 择 。 3、 主要机 具 1 铅 笔 、卷 尺 、线坠 、粉 线袋 、锡 锅 、喷 灯 、钢锯 、电缆滚 轮 、转 向 导轮 、吊链 、滑轮 、钢丝 绳 、千 斤 顶 。 2 电工工具 、手 电钻 、冲 击 钻 、兆 欧 表、万 用表、绝缘摇 表、工具 袋 、工具 箱 、高 凳 等。 3 无线电对 讲 机 （ 或 简 易 电话 ） 、手 持 扩 音 喇 叭 （ 有条件可 采 用多 功 能 扩 大 机 做 通 讯 联络 ） 。 作业 条件 1 配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。 2 其他工种作业情况：顶棚和墙面的喷浆、油漆及壁纸全部完成后，方可进行桥架敷设及桥架内电缆敷设。 3 上道工序作业情况：测量定位，安装桥架的支架，经检查确认，才能安装桥架；桥架安装检查合格，才能敷设电缆；电缆敷设前绝缘测试合格，才能敷设；电缆电气交接试验合格，且对接线去向、相位和防火隔堵措施等检查确认，才能通电。 三、 材料质量控制要点 1 支架与吊架固定不牢：主要原因是金属膨胀螺栓的螺母未拧紧，...
