电缆桥架安装施工要求及规范.

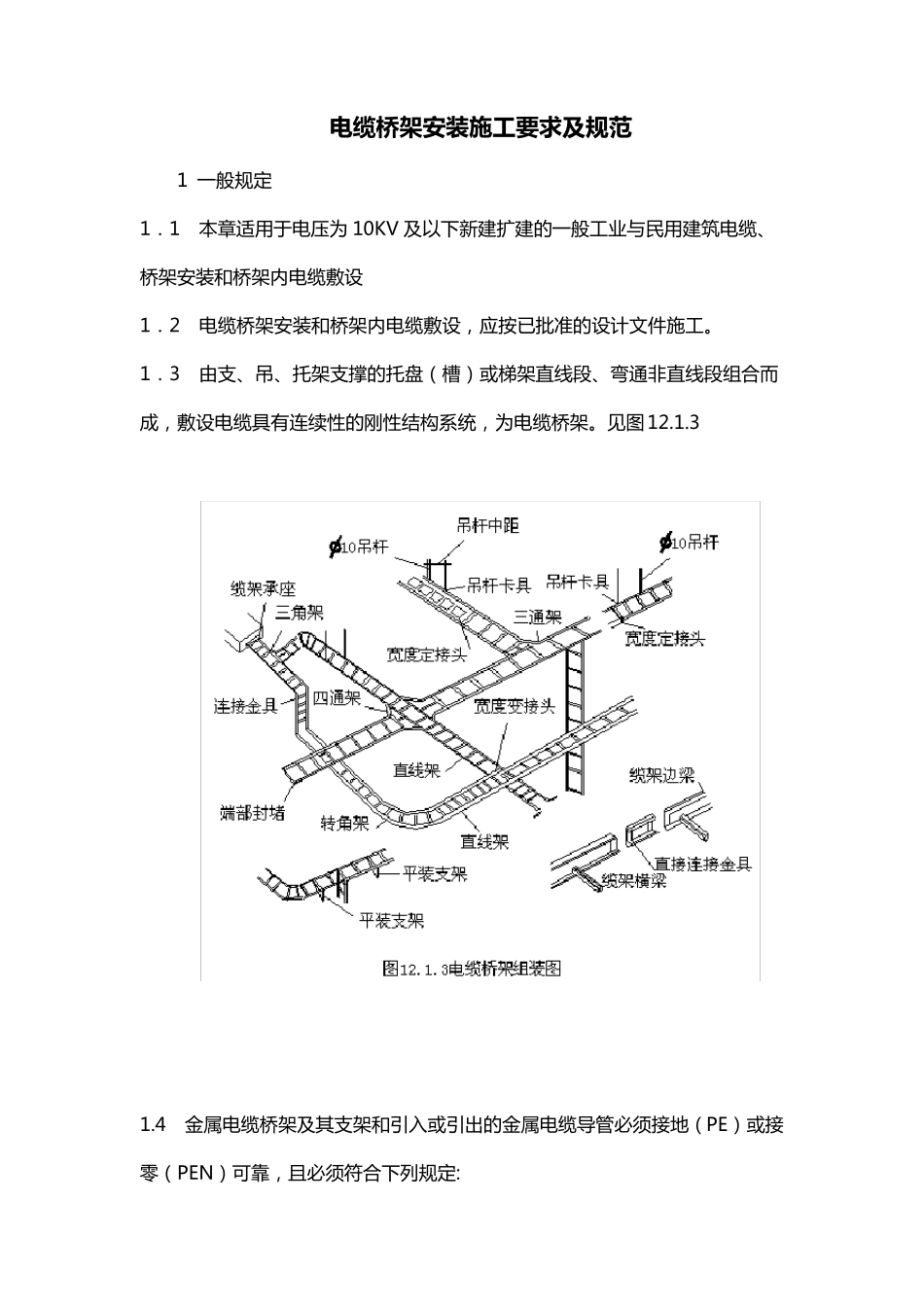

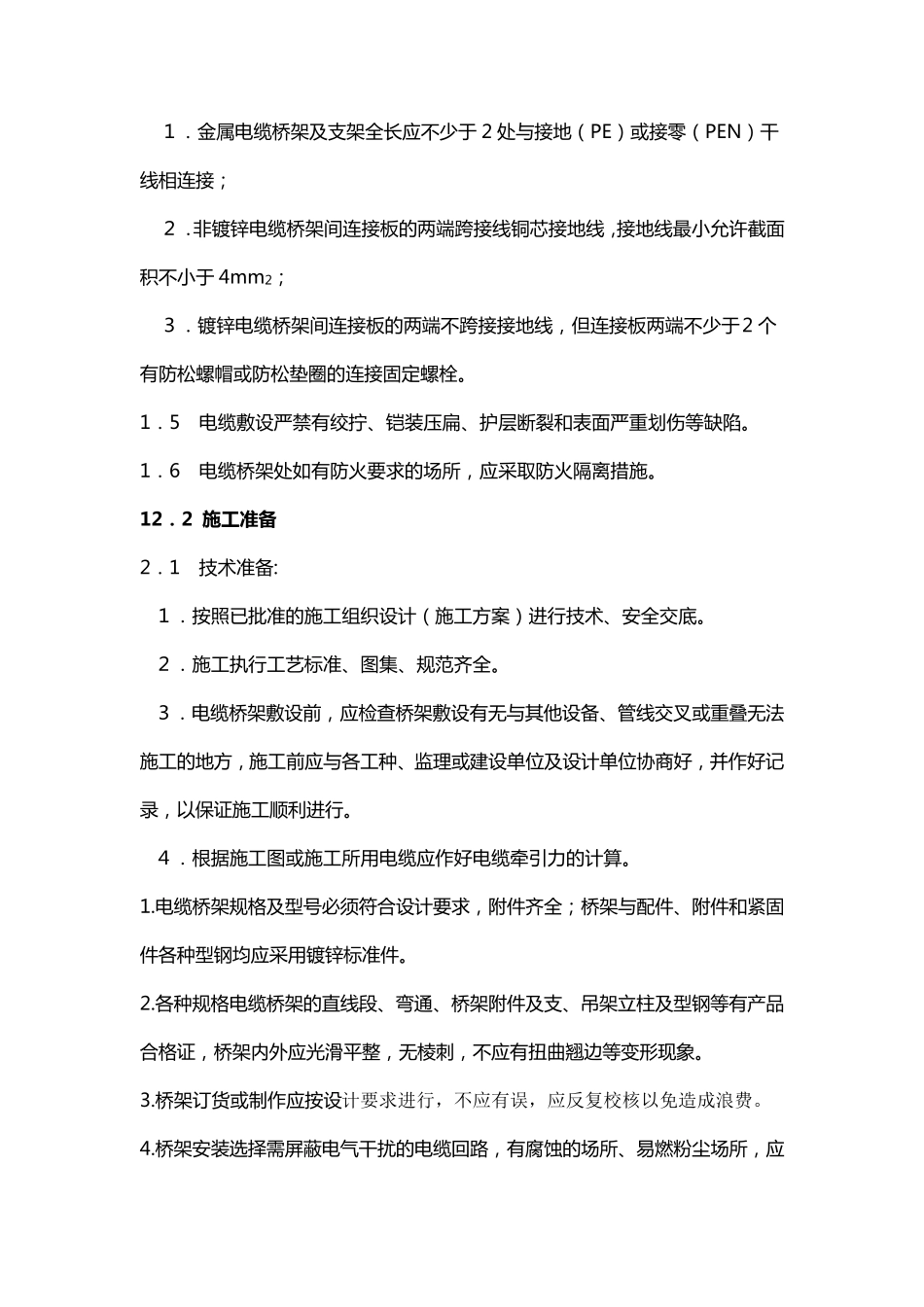

电 缆 桥 架 安 装 施 工 要 求 及规范 1 一 般 规 定 1． 1 本 章 适 用 于 电 压 为 10KV 及 以 下 新 建 扩 建 的 一 般 工 业 与 民 用 建 筑 电 缆 、桥架安装和桥架内电 缆 敷设 1． 2 电 缆 桥架安装和桥架内电 缆 敷设，应按已批准的 设计文件施工 。 1． 3 由支、吊、托架支撑的 托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电 缆 具有连续性的 刚性结构系统，为 电 缆 桥架。见图12.1.3 1.4 金属电 缆 桥架及 其支架和引入或引出的 金属电 缆 导管必须接地（PE）或接零（PEN）可靠，且必须符合下 列规 定 : １ ． 金 属 电 缆 桥 架 及 支 架 全 长 应 不 少 于 2 处 与 接 地 （ PE） 或 接 零 （ PEN） 干线 相 连 接 ； ２ ． 非 镀 锌 电 缆 桥 架 间 连 接 板 的 两 端 跨 接 线 铜 芯 接 地 线 ， 接 地 线 最 小 允 许 截 面积 不 小 于 4mm2； ３ ． 镀 锌 电 缆 桥 架 间 连 接 板 的 两 端 不 跨 接 接 地 线 ， 但 连 接 板 两 端 不 少 于 2 个有 防 松 螺 帽 或 防 松 垫 圈 的 连 接 固 定 螺 栓 。 1． 5 电 缆 敷 设 严 禁 有 绞 拧 、铠装压扁、护层断裂和表面 严 重划伤等缺陷。 1． 6 电 缆 桥 架 处 如有 防 火要求的 场所， 应 采取防 火隔离措施。 12． 2 施 工 准备 2． 1 技术准备: １ ． 按照已批准的 施工组织设 计（ 施工方案） 进行技术、安全 交底。 ２ ． 施工执行工艺标准、图集、规范齐全 。 ３ ． 电 缆 桥 架 敷 设 前， 应 检查桥 架 敷 设 有 无 与 其 他 设 备、管 线 交叉 或 重叠 无 法施工的 地 方， 施工前应 与 各 工种 、监 理 或 建 设 单 位 及 设 计单 位 协 商 好 ， 并 作 好 记录 ， 以 保 证 施工顺 利 进行。 ４ ． 根 据 施工图或 施工所用 电 缆 应 作 好 电 缆 牵 引 力 的 计算 。 1.电 缆 桥 架 规格 及 型 号 必 须 符 合 设 计要求， 附 件 齐全 ； 桥 架 与 配 件 、附 件 和紧 固件 各 种 型 钢 均 应 采用 镀 锌 标准件 。 2.各 种 规格 电 缆 桥 架 的 直 线 ...
