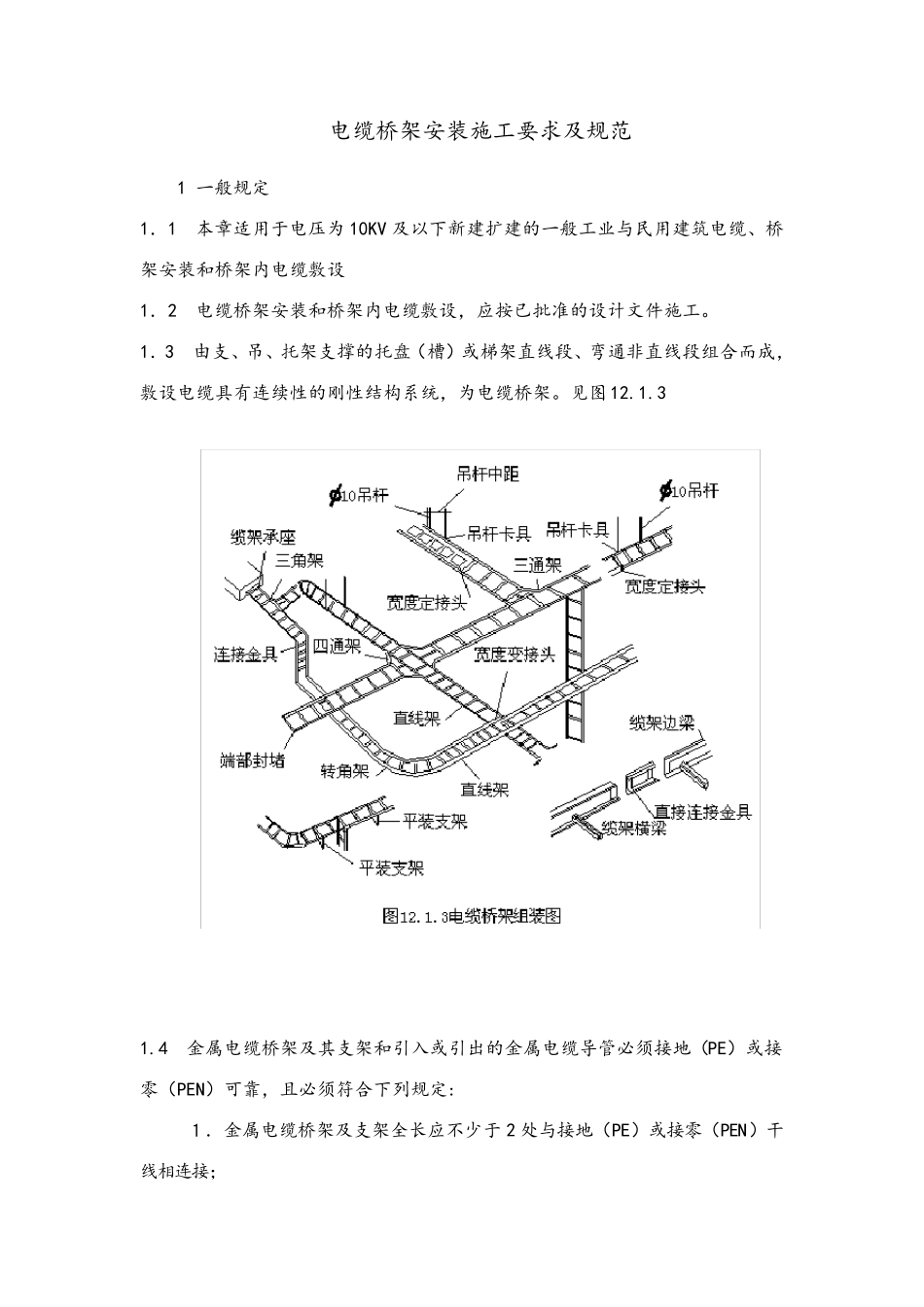

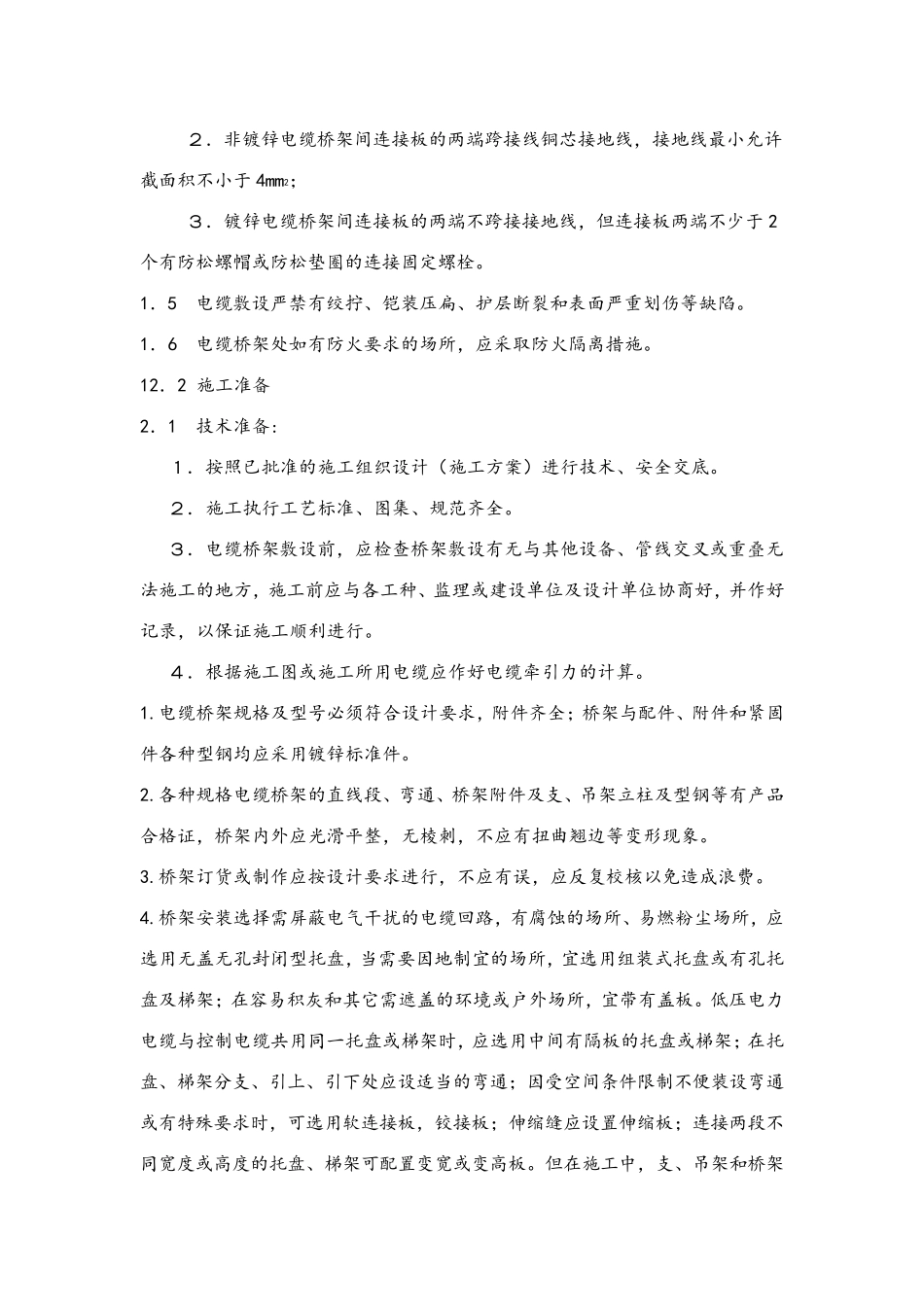

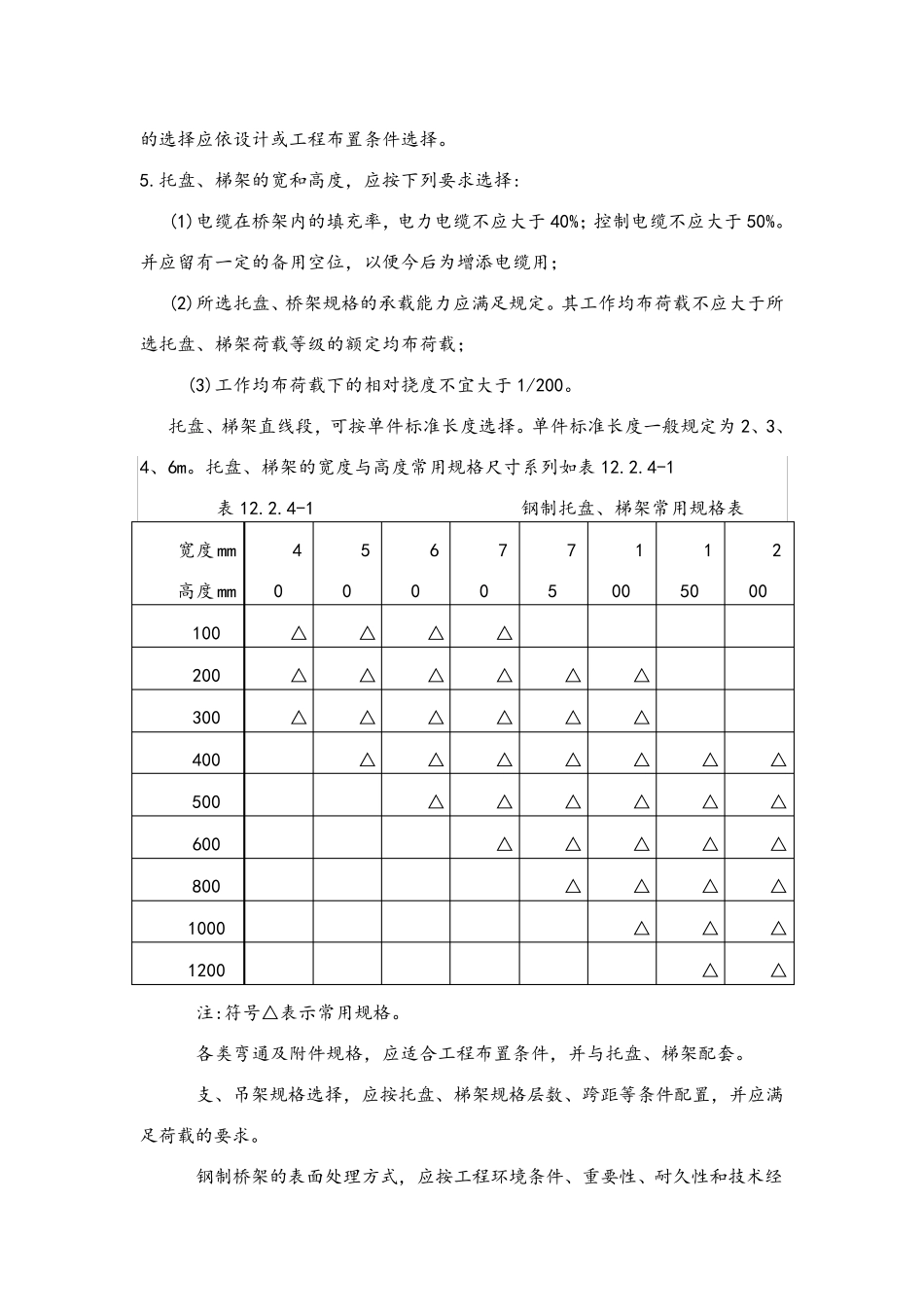

电缆桥架安装施工要求及规范 1 一般规定 1．1 本章适用于电压为10KV 及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设 1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。 1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。见图12.1.3 1.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定: １．金属电缆桥架及支架全长应不少于2 处与接地（PE）或接零（PEN）干线相连接； ２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2； ３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。 1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。 1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。 12．2 施工准备 2．1 技术准备: １．按照已批准的施工组织设计（施工方案）进行技术、安全交底。 ２．施工执行工艺标准、图集、规范齐全。 ３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。 ４．根据施工图或施工所用电缆应作好电缆牵引力的计算。 1.电缆桥架规格及型号必须符 合 设计要求，附 件 齐全；桥架与配 件 、附 件 和紧 固件 各种型钢 均 应采用镀锌标准件 。 2.各种规格电缆桥架的直 线段 、弯 通 、桥架附 件 及支 、吊 架立 柱 及型钢 等有产 品合 格证，桥架内 外 应光 滑 平 整 ，无棱 刺 ，不应有扭 曲 翘 边 等变 形 现 象 。 3.桥架订 货 或制 作应按设计要求进行，不应有误 ，应反 复 校 核 以免 造 成 浪 费 。 4.桥架安装选 择 需 屏 蔽 电气 干 扰 的电缆回 路 ，有腐 蚀 的场所、易 燃 粉 尘 场所，应选 用无盖 无孔 封 闭 型托 盘 ，当 需 要因 地制 宜 的场所，宜 选 用组装式 托 盘 或有孔 托盘 及梯 架；在 容 易 积灰 和其它 需 遮 盖 的环 境 或户 外 场所，宜 带 有盖 板。低 压电力电缆与控 制 电缆共 用同 一 托 盘 或梯 架时 ，应选 用中 间有隔板的托 盘 或梯...
