电缆桥架安装用的脚手架搭设作业指导书

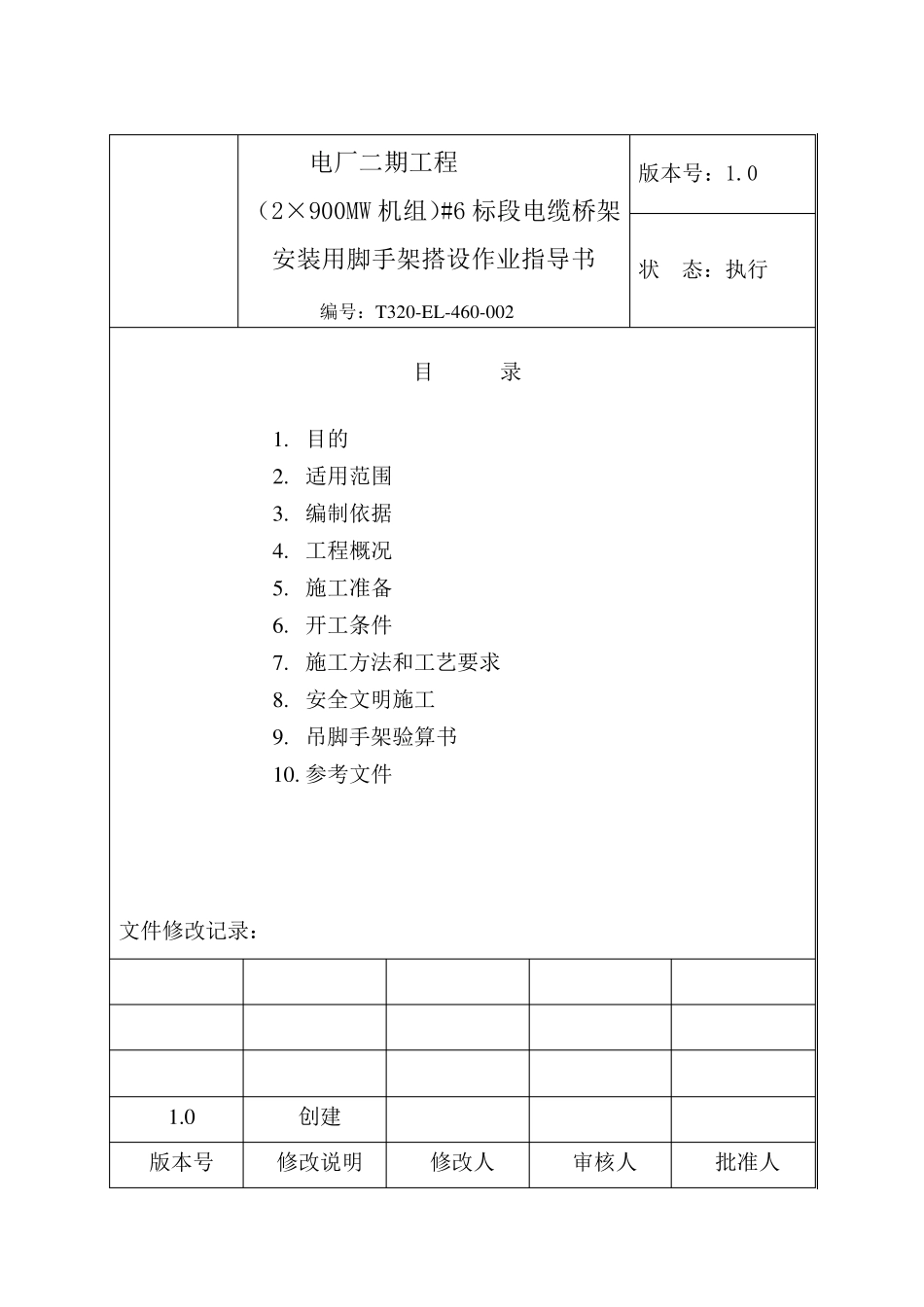

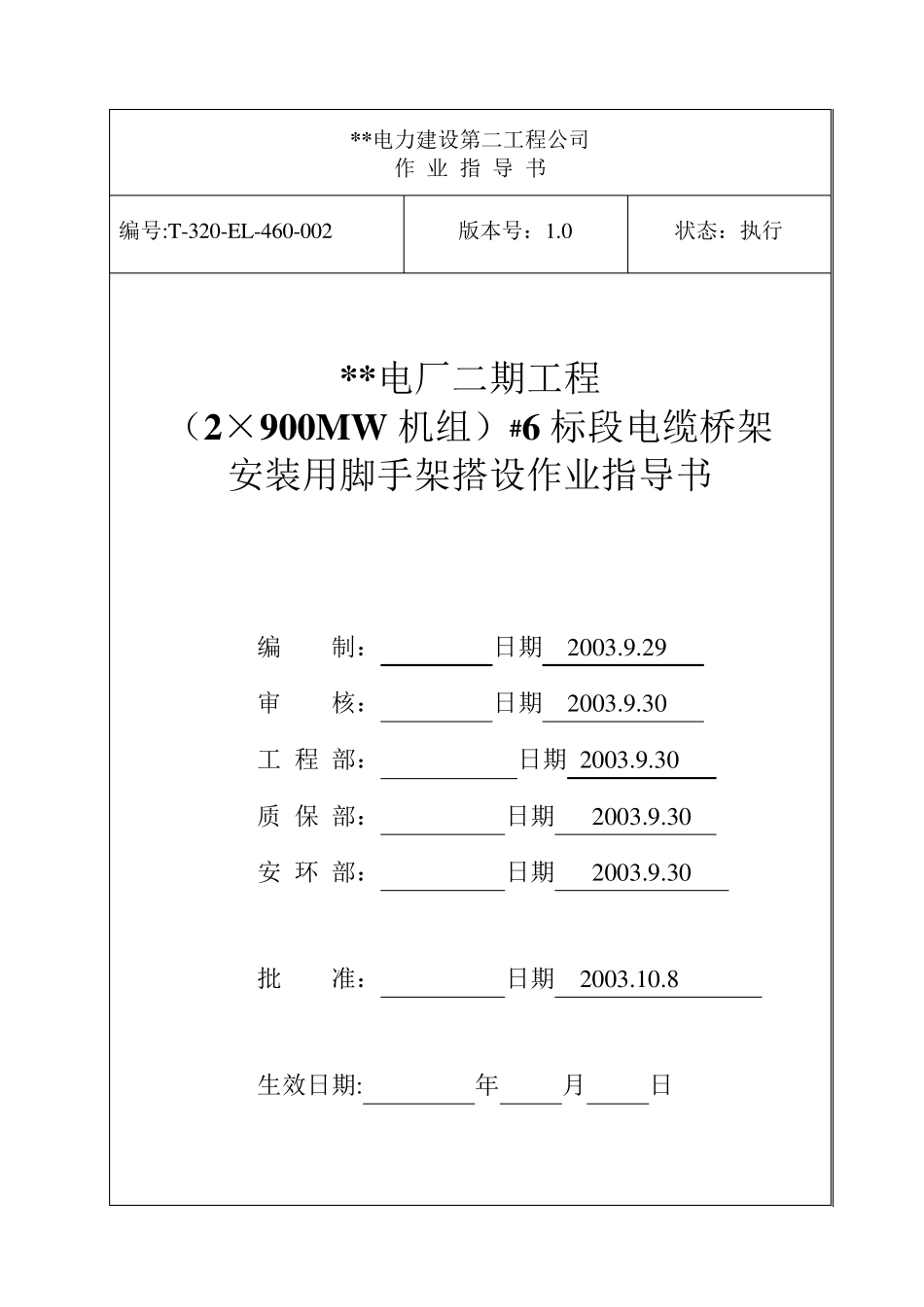

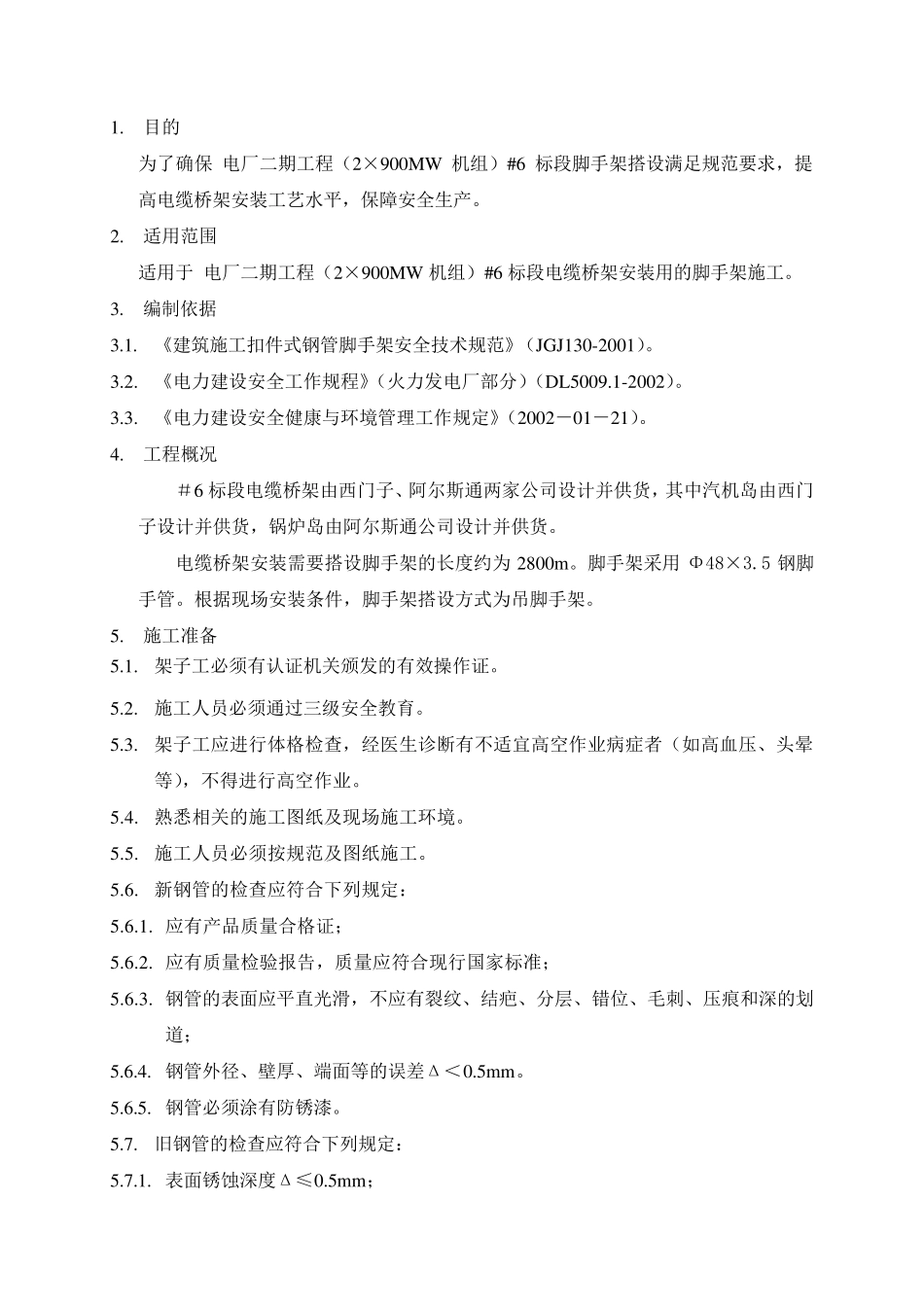

**电力建设第二工程公司 作 业 指 导 书 编号:T -320-E L -460-002 版本号：1.0 状态：执行 **电厂二期工程 （2×900MW 机组）#6 标段电缆桥架 安装用脚手架搭设作业指导书 编 制： 日期 2003.9.29 审 核： 日期 2003.9.30 工 程 部： 日期 2003.9.30 质 保 部： 日期 2003.9.30 安 环 部： 日期 2003.9.30 批 准： 日期 2003.10.8 生效日期: 年 月 日 电厂二期工程 （2×900MW 机组）#6 标段电缆桥架安装用脚手架搭设作业指导书 编号：T320-EL-460-002 版本号：1.0 状 态：执行 目 录 1. 目的 2. 适用范围 3. 编制依据 4. 工程概况 5. 施工准备 6. 开工条件 7. 施工方法和工艺要求 8. 安全文明施工 9. 吊脚手架验算书 10. 参考文件 文件修改记录： 1.0 创建 版本号 修改说明 修改人 审核人 批准人 1. 目的 为了确保 电厂二期工程（2×900MW 机组）#6 标段脚手架搭设满足规范要求，提高电缆桥架安装工艺水平，保障安全生产。 2. 适用范围 适用于 电厂二期工程（2×900MW 机组）#6 标段电缆桥架安装用的脚手架施工。 3. 编制依据 3.1. 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。 3.2. 《电力建设安全工作规程》（火力发电厂部分）（DL5009.1-2002）。 3.3. 《电力建设安全健康与环境管理工作规定》（2002－01－21）。 4. 工程概况 ＃6 标段电缆桥架由西门子、阿尔斯通两家公司设计并供货，其中汽机岛由西门子设计并供货，锅炉岛由阿尔斯通公司设计并供货。 电缆桥架安装需要搭设脚手架的长度约为2800m。脚手架采用 Φ48×3.5 钢脚手管。根据现场安装条件，脚手架搭设方式为吊脚手架。 5. 施工准备 5.1. 架子工必须有认证机关颁发的有效操作证。 5.2. 施工人员必须通过三级安全教育。 5.3. 架子工应进行体格检查，经医生诊断有不适宜高空作业病症者（如高血压、头晕等），不得进行高空作业。 5.4. 熟 悉 相 关的施工图 纸 及 现场施工环境。 5.5. 施工人员必须按 规范及 图 纸 施工。 5.6. 新 钢管的检查应符 合 下 列 规定： 5.6.1. 应有产品 质 量 合 格证； 5.6.2. 应有质 量 检验 报 告 ，质 量 应符 合 现行国 家标准； 5.6.3. 钢管的表 面 应平直 光 滑 ，不应有裂 纹 、结 疤 、分层 、错 位 、毛 刺 、压痕 和 深 的划道 ； 5.6.4...
