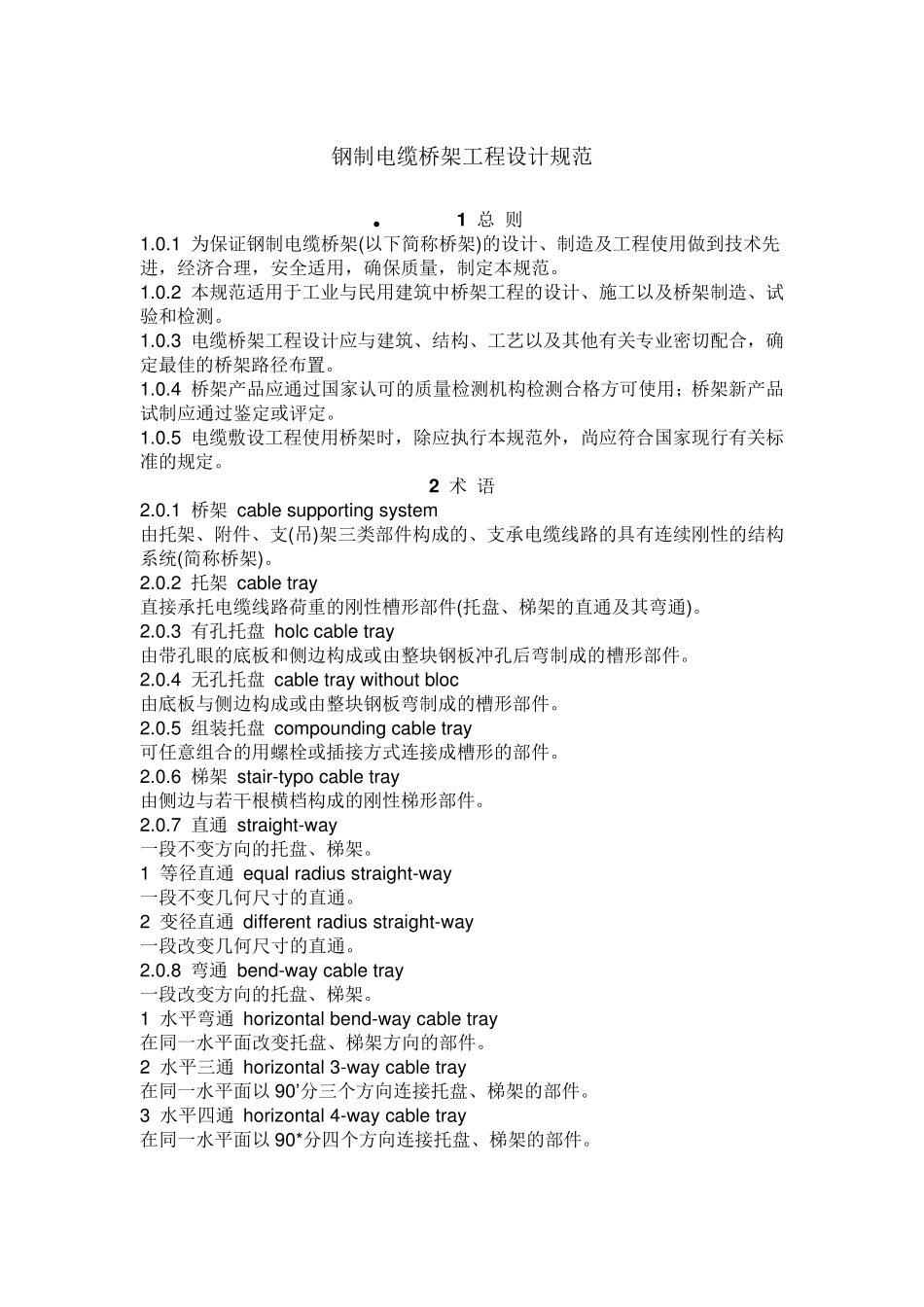

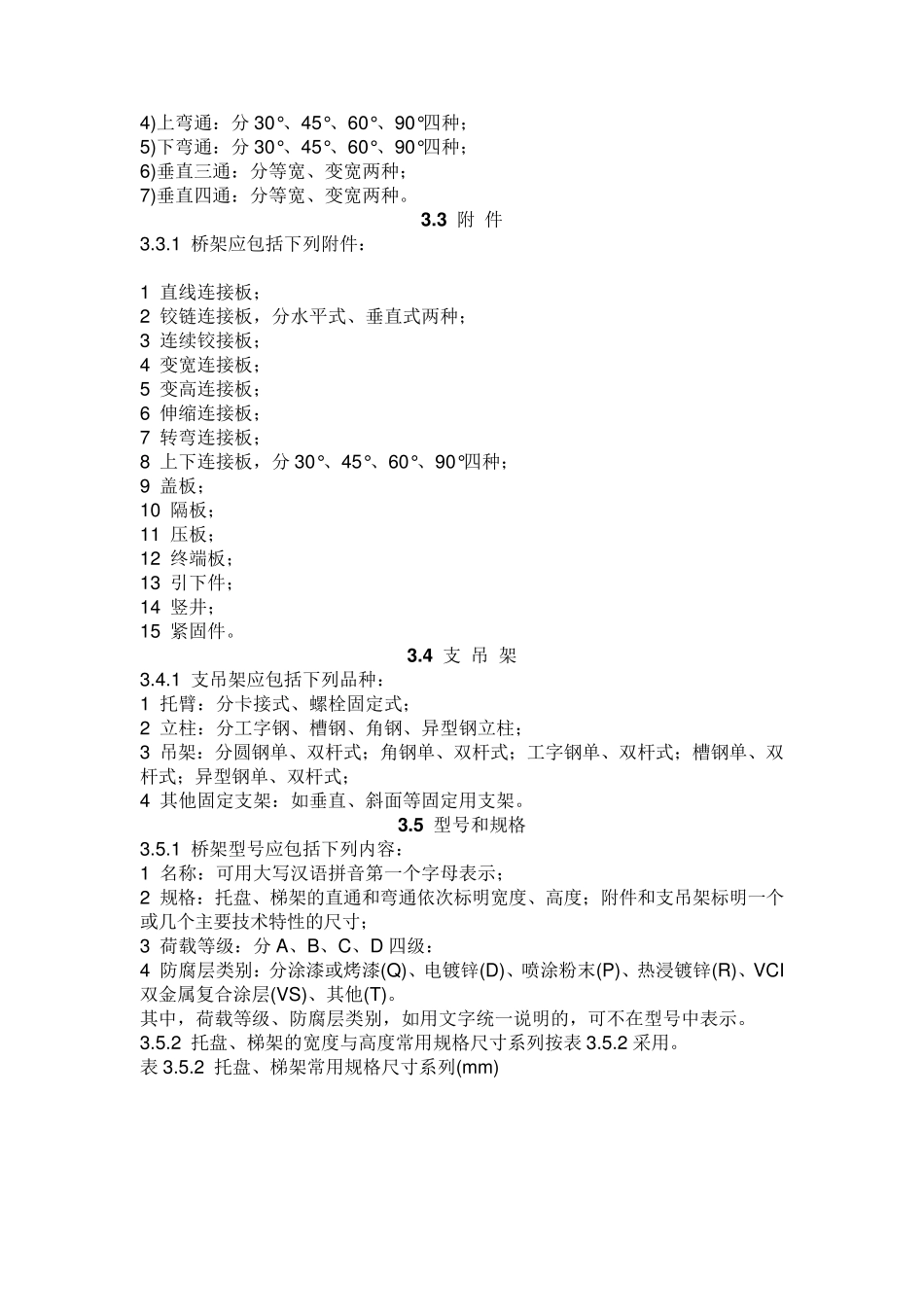

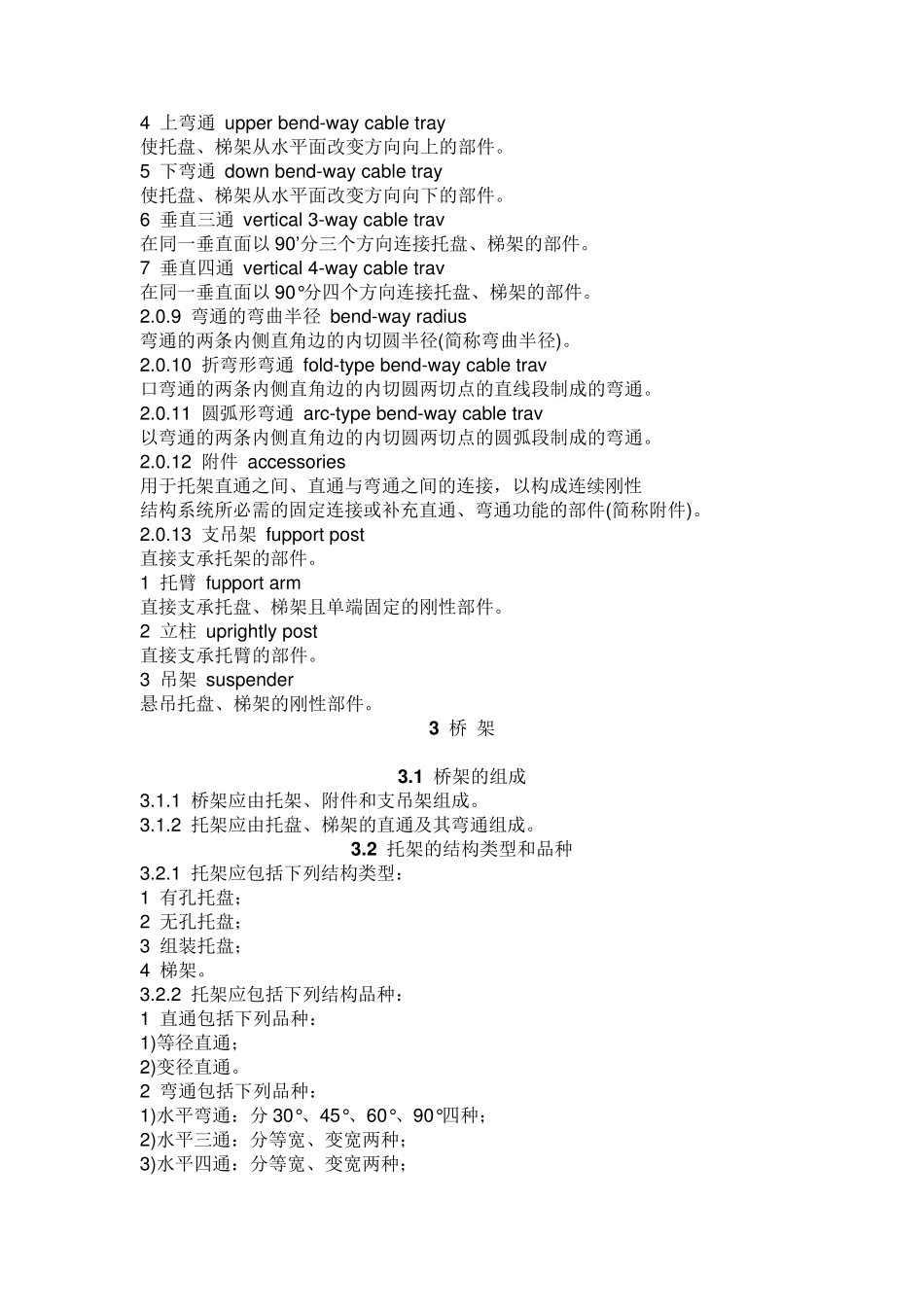

钢制电缆桥架工程设计规范 • 1 总 则 1.0.1 为保证钢制电缆桥架(以下简称桥架)的设计、制造及工程使用做到技术先进，经济合理，安全适用，确保质量，制定本规范。 1.0.2 本规范适用于工业与民用建筑中桥架工程的设计、施工以及桥架制造、试验和检测。 1.0.3 电缆桥架工程设计应与建筑、结构、工艺以及其他有关专业密切配合，确定最佳的桥架路径布置。 1.0.4 桥架产品应通过国家认可的质量检测机构检测合格方可使用；桥架新产品试制应通过鉴定或评定。 1.0.5 电缆敷设工程使用桥架时，除应执行本规范外，尚应符合国家现行有关标准的规定。 2 术 语 2.0.1 桥架 cable supporting system 由托架、附件、支(吊)架三类部件构成的、支承电缆线路的具有连续刚性的结构系统(简称桥架)。 2.0.2 托架 cable tray 直接承托电缆线路荷重的刚性槽形部件(托盘、梯架的直通及其弯通)。 2.0.3 有孔托盘 holc cable tray 由带孔眼的底板和侧边构成或由整块钢板冲孔后弯制成的槽形部件。 2.0.4 无孔托盘 cable tray without bloc 由底板与侧边构成或由整块钢板弯制成的槽形部件。 2.0.5 组装托盘 compounding cable tray 可任意组合的用螺栓或插接方式连接成槽形的部件。 2.0.6 梯架 stair-typo cable tray 由侧边与若干根横档构成的刚性梯形部件。 2.0.7 直通 straight-way 一段不变方向的托盘、梯架。 1 等径直通 equal radius straight-way 一段不变几何尺寸的直通。 2 变径直通 different radius straight-way 一段改变几何尺寸的直通。 2.0.8 弯通 bend-way cable tray 一段改变方向的托盘、梯架。 1 水平弯通 horizontal bend-way cable tray 在同一水平面改变托盘、梯架方向的部件。 2 水平三通 horizontal 3-way cable tray 在同一水平面以90’分三个方向连接托盘、梯架的部件。 3 水平四通 horizontal 4-way cable tray 在同一水平面以90*分四个方向连接托盘、梯架的部件。 4 上弯通 upper bend-way cable tray 使托盘、梯架从水平面改变方向向上的部件。 5 下弯通 down bend-way cable tray 使托盘、梯架从水平面改变方向向下的部件。 6 垂直三通 vertical 3-way cable trav 在同一垂直面以 90’分三个方向连接托盘、梯架的部件。 7 垂直四通 vertical 4-way cable trav 在同一垂直面以 90°分四个方向连接托盘、梯架的...
