电缆桥架技术规格书

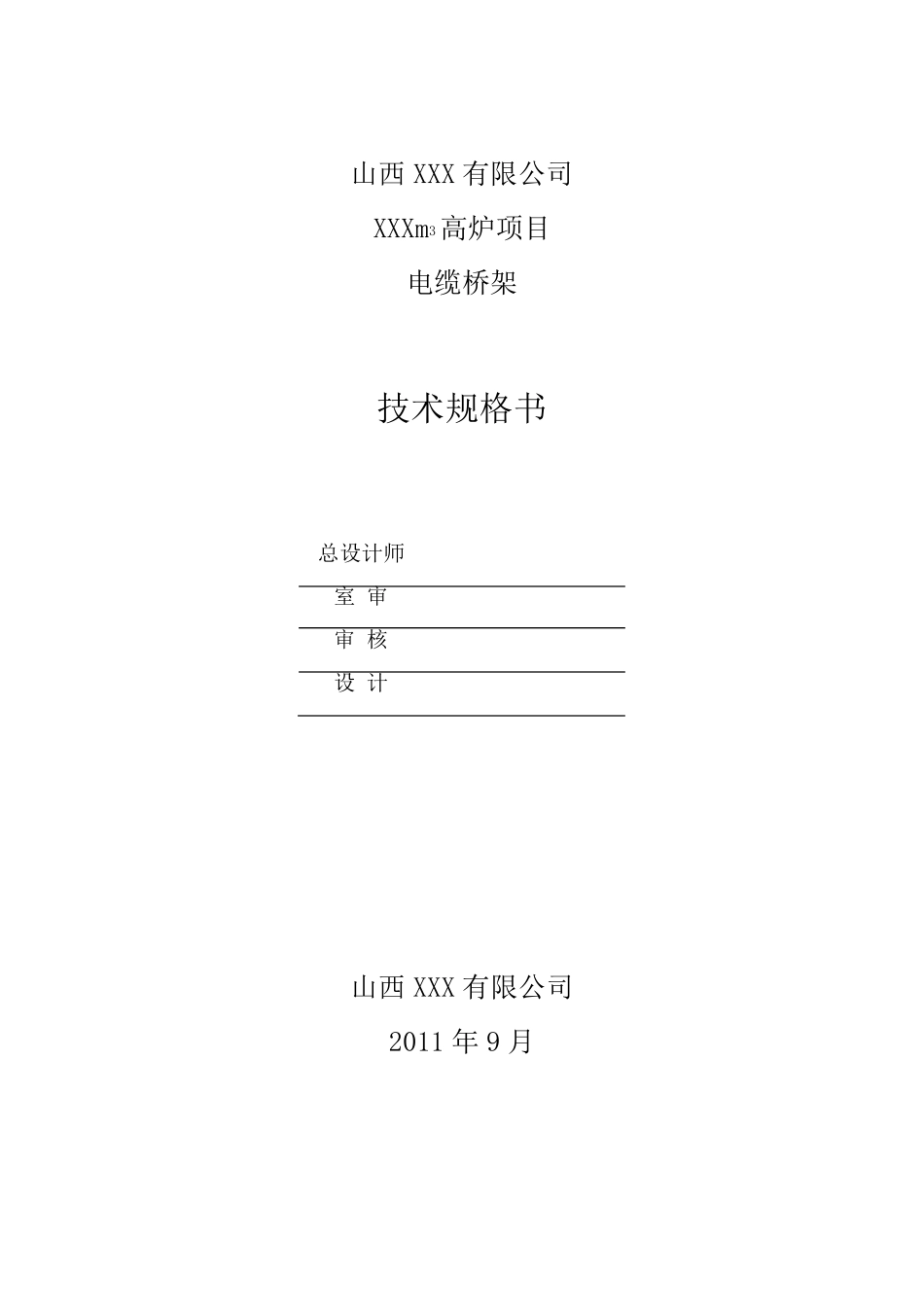

山西XXX 有限公司 XXXm3高炉项目 电缆桥架 技术规格书 总设计师 室 审 审 核 设 计 山西XXX 有限公司 2011 年 9 月 1 一、 1、本技术规格书适用于 XXX 有限公司高炉项目，电缆桥架及配套附件。它提出了对设备本体及附属设备的功能设计、结构、性能、安装等方面的技术要求及供货范围。 2、本规格书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引 述有关标准和规范的条文，卖方应提供符合工业标准、国家标准和本规格书的优质产品。 3、如果卖方没有以书面形式对本规格书的条文提出异议，则意味着卖方提供的设备 完全符合本规格书的要求。 4、本规格书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。 5、本技术规格书未尽事宜，由买、卖双方协商确定。 二、标准和规范 1、包括卖方向其它厂商购买的所有组件和设备，都应是符合相应的标准规范或法规的最新版本或其修正本的要求。 2、应遵循的标准 JB/T10216-2000 《电控配电用电缆桥架》 QB/T1453-92 电缆桥架 JB/T6743-93 户内户外钢制电缆桥架防腐环境技术要求 DB32/144-1996 电缆用防火槽架 CECS3191 钢制电缆桥架工程设计规范 GB/T1408 固体绝缘 材 料 电气 强 度实 验 方法工频 下 的试 验 GB/T1410 固体绝缘 材 料 体积 电阻 率 和表 面电阻 率 试 验 方法 GB5117 碳 钢焊 条 GB1720 漆 膜 附着力 测 定法 GB1764 漆 膜 厚 度测 定法 GB/T2423.4 电工电子 产品基 本环境试 验 规程 试 验 Db： 交 变 湿 热 试 验 方法 GB/T2423.17 电工电子 产品基 本环境试 验 规程 试 验 Ka： 盐 雾 试 验 方法 GB9978 建 筑 构件耐 火试 验 方法 GB/T11253 碳 素 钢和低合金 结构冷 轧 薄 钢板 及钢带 JB/T6743 户内户外钢制电缆桥架防腐技术要求 3、螺 栓 、螺 母 均 应遵守 国际 标准化 组织 （ ISO） 和国际 单 位 制（ SI） 的标准。 2 三 、 环 境 条 件 1、 设 备 应 遵 照 环 境 条 件 的 要 求 ， 保 证 设 备 的 寿 命 、 结 构 和 运 行 可 靠 性 。 2、 下 列 环 境 条 件 适 用 按 合 同 提 供 的 所 有 设 备 和 结 构 ， 特 别 是 对 于 控 制 和 仪 表 及 电 气设 备 的 设 计 和 选 择 尤 其 重 要 。 ...
