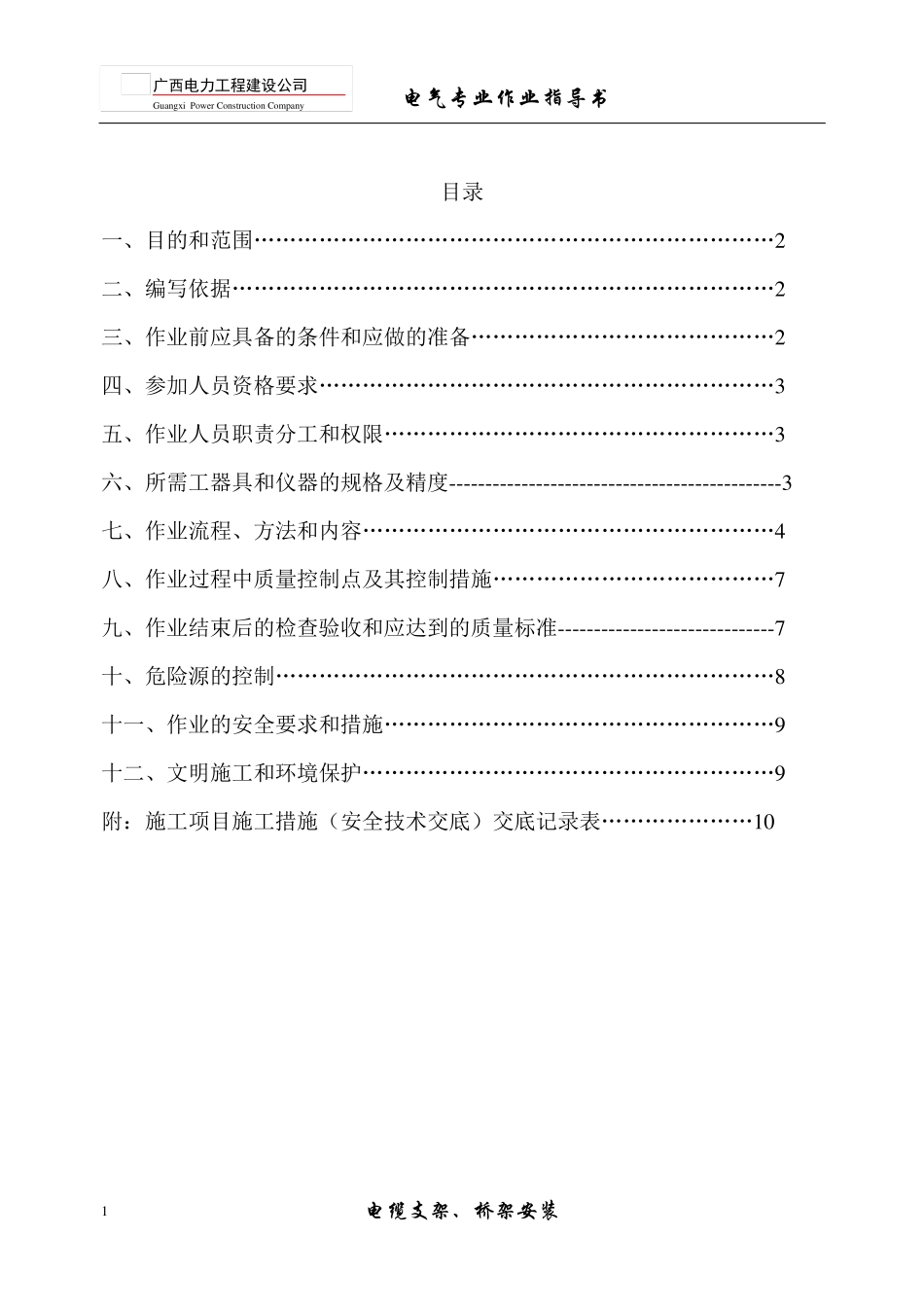

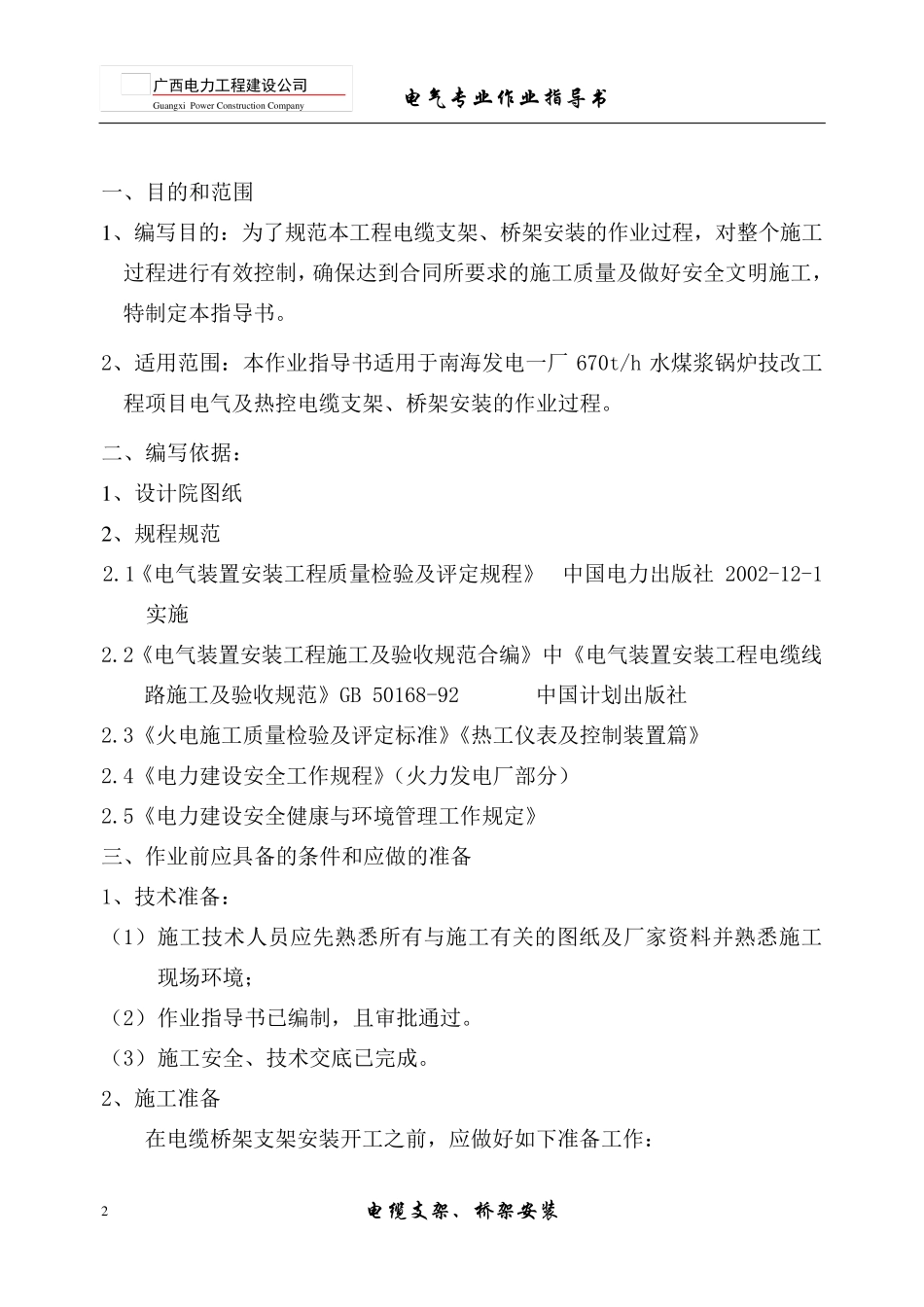

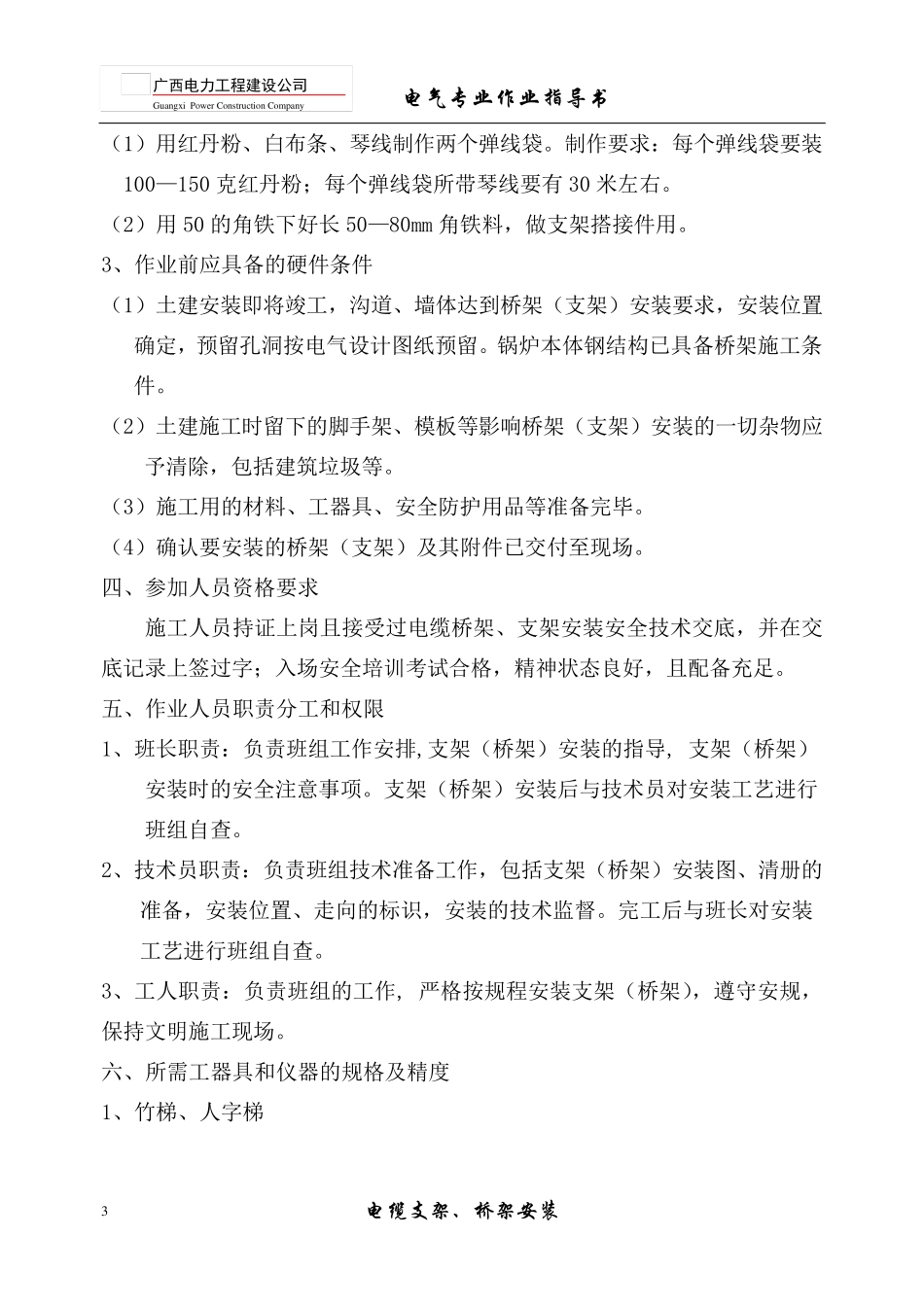

广西电力工程建设公司Guangxi Power Construction Company 电 气 专 业 作 业 指 导 书 电 缆 支 架 、 桥 架 安 装 1 目录 一、目的和范围………………………………………………………………2 二、编写依据…………………………………………………………………2 三、作业前应具备的条件和应做的准备……………………………………2 四、参加人员资格要求………………………………………………………3 五、作业人员职责分工和权限………………………………………………3 六、所需工器具和仪器的规格及精度----------------------------------------------3 七、作业流程、方法和内容…………………………………………………4 八、作业过程中质量控制点及其控制措施…………………………………7 九、作业结束后的检查验收和应达到的质量标准------------------------------7 十、危险源的控制……………………………………………………………8 十一、作业的安全要求和措施………………………………………………9 十二、文明施工和环境保护…………………………………………………9 附:施工项目施工措施(安全技术交底)交底记录表…………………10 广西电力工程建设公司Guangxi Power Construction Company 电 气 专 业 作 业 指 导 书 电 缆 支 架 、 桥 架 安 装 2 一、目的和范围 1、编写目的:为了规范本工程电缆支架、桥架安装的作业过程,对整个施工过程进行有效控制,确保达到合同所要求的施工质量及做好安全文明施工,特制定本指导书。 2、适用范围:本作业指导书适用于南海发电一厂 670t/h 水煤浆锅炉技改工程项目电气及热控电缆支架、桥架安装的作业过程。 二、编写依据: 1、设计院图纸 2、规程规范 2.1《电气装置安装工程质量检验及评定规程》 中国电力出版社 2002-12-1实施 2.2《电气装置安装工程施工及验收规范合编》中《电气装置安装工程电缆线路施工及验收规范》GB 50168-92 中国计划出版社 2.3《火电施工质量检验及评定标准》《热工仪表及控制装置篇》 2.4《电力建设安全工作规程》(火力发电厂部分) 2.5《电力建设安全健康与环境管理工作规定》 三、作业前应具备的条件和应做的准备 1、技术准备: (1) 施工技术人员应先熟悉所有与施工有关的图纸及厂家资料并熟悉施工现场环境; (2) 作业指导书已编制,且审批通过。 (3) 施工安全、...
