电缆桥架施工安全方案

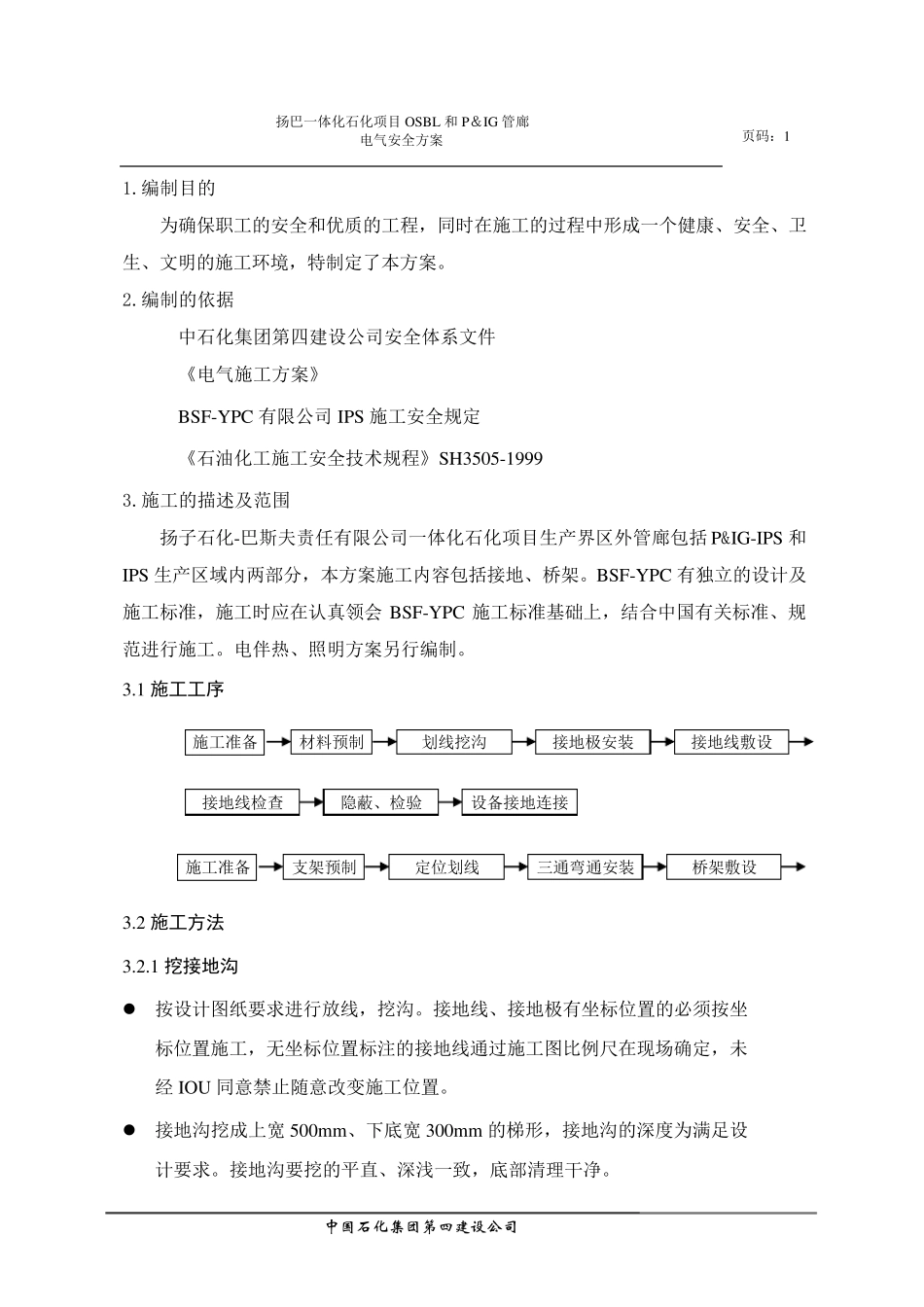

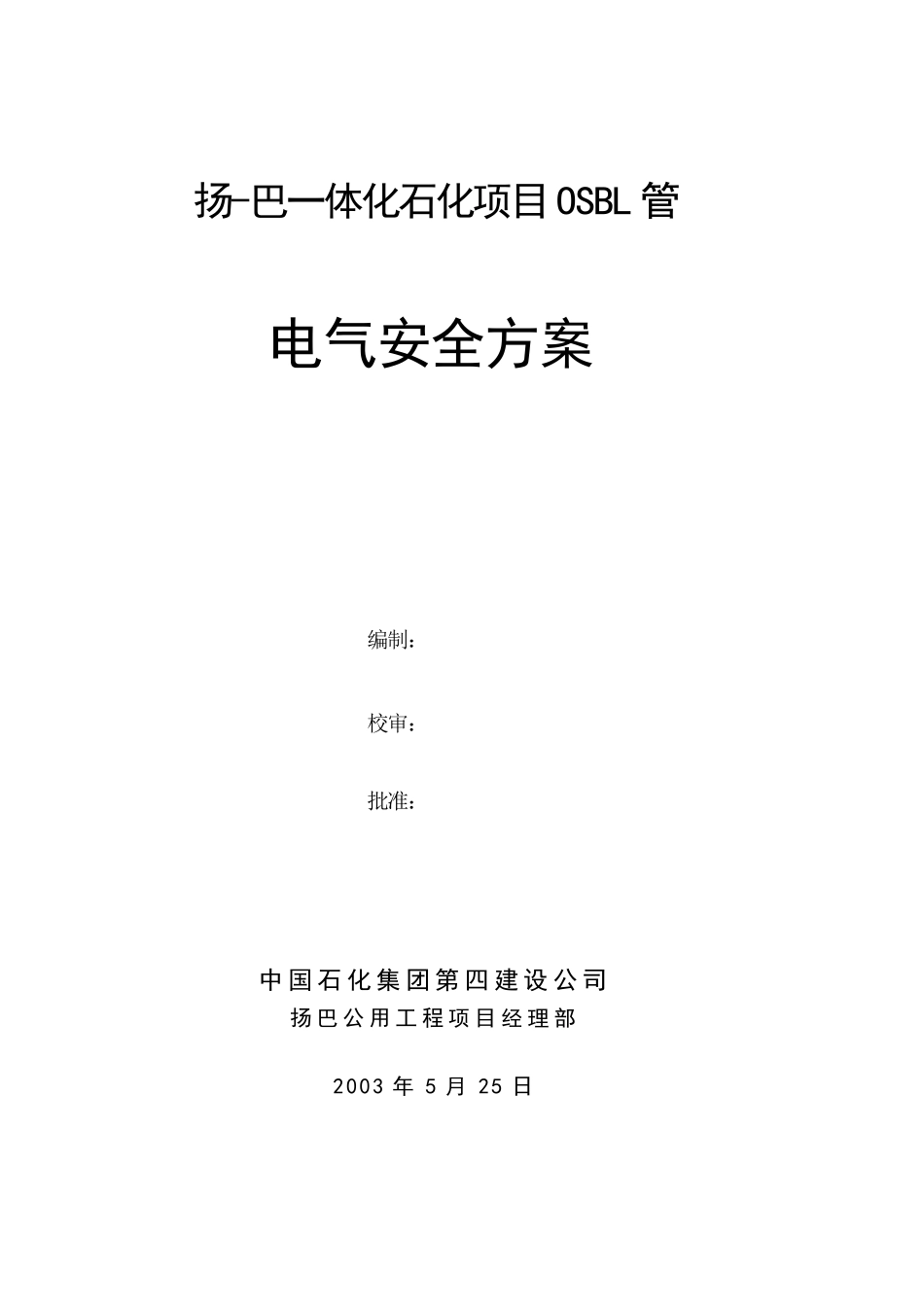

扬-巴一体化石化项目 OSBL 管 电气安全方案 编制： 校审： 批准： 中 国 石 化 集 团 第 四 建 设 公 司 扬巴公 用 工 程 项 目 经 理 部 2003 年 5 月 25 日 扬巴一体化石化项目OSBL 和P＆IG 管廊 电气安全方案 中国石化集团第四建设公司 页码：1 1.编制目的 为确保职工的安全和优质的工程，同时在施工的过程中形成一个健康、安全、卫生、文明的施工环境，特制定了本方案。 2.编制的依据 中石化集团第四建设公司安全体系文件 《电气施工方案》 BSF-YPC 有限公司 IPS 施工安全规定 《石油化工施工安全技术规程》SH3505-1999 3.施工的描述及范围 扬子石化-巴斯夫责任有限公司一体化石化项目生产界区外管廊包括 P&IG-IPS 和IPS 生产区域内两部分，本方案施工内容包括接地、桥架。BSF-YPC 有独立的设计及施工标准，施工时应在认真领会 BSF-YPC 施工标准基础上，结合中国有关标准、规范进行施工。电伴热、照明方案另行编制。 3.1 施工工序 3.2 施工方法 3.2.1 挖接地沟  按设计图纸要求进行放线，挖沟。接地线、接地极有坐标位置的必须按坐标位置施工，无坐标位置标注的接地线通过施工图比例尺在现场确定，未经IOU 同意禁止随意改变施工位置。  接地沟挖成上宽500mm、下底宽300mm 的梯形，接地沟的深 度 为满 足 设计要求。接地沟要挖的平 直 、深 浅 一致 ，底部清 理 干 净 。 施工准备 材 料 预 制 接地极安装 接地线检 查 划 线挖沟 接地线敷 设 隐 蔽 、检 验 设备 接地连 接 施工准备 支 架预 制 三 通弯 通安装 定位划 线 桥架敷 设 扬巴一体化石化项目 OSBL 和 P＆IG 管廊 电气安全方案 中国石化集团第四建设公司 页码：2 3.2.1 接地极安装  OSBL 接地极按设计要求选用铜包钢接地极，接地极由生产厂家成套供应，现场不再进行加工。  铜包钢接地极打入地下时必须使用桩帽保护接地极上端不被损坏。  铜包钢接地极与裸铜接地线之间采用专用卡具连接形式，连接金具由生产厂家一同制造。 3.2.2 接地铜绞线敷设 1) 接地铜绞线的敷设应按照设计给定的路线进行，以防止接地线受到损伤。 2) 接地铜绞线应防止发生机械损伤和化学腐蚀。在与公路或管道等交叉及其他可能使接地线遭受损伤处，均应用钢管或角钢等加以保护。 3) 接地铜绞线穿过通道及排水沟必须加套镀锌钢管，保护范围超出路基两边及排...
