电缆沟专项施工方案

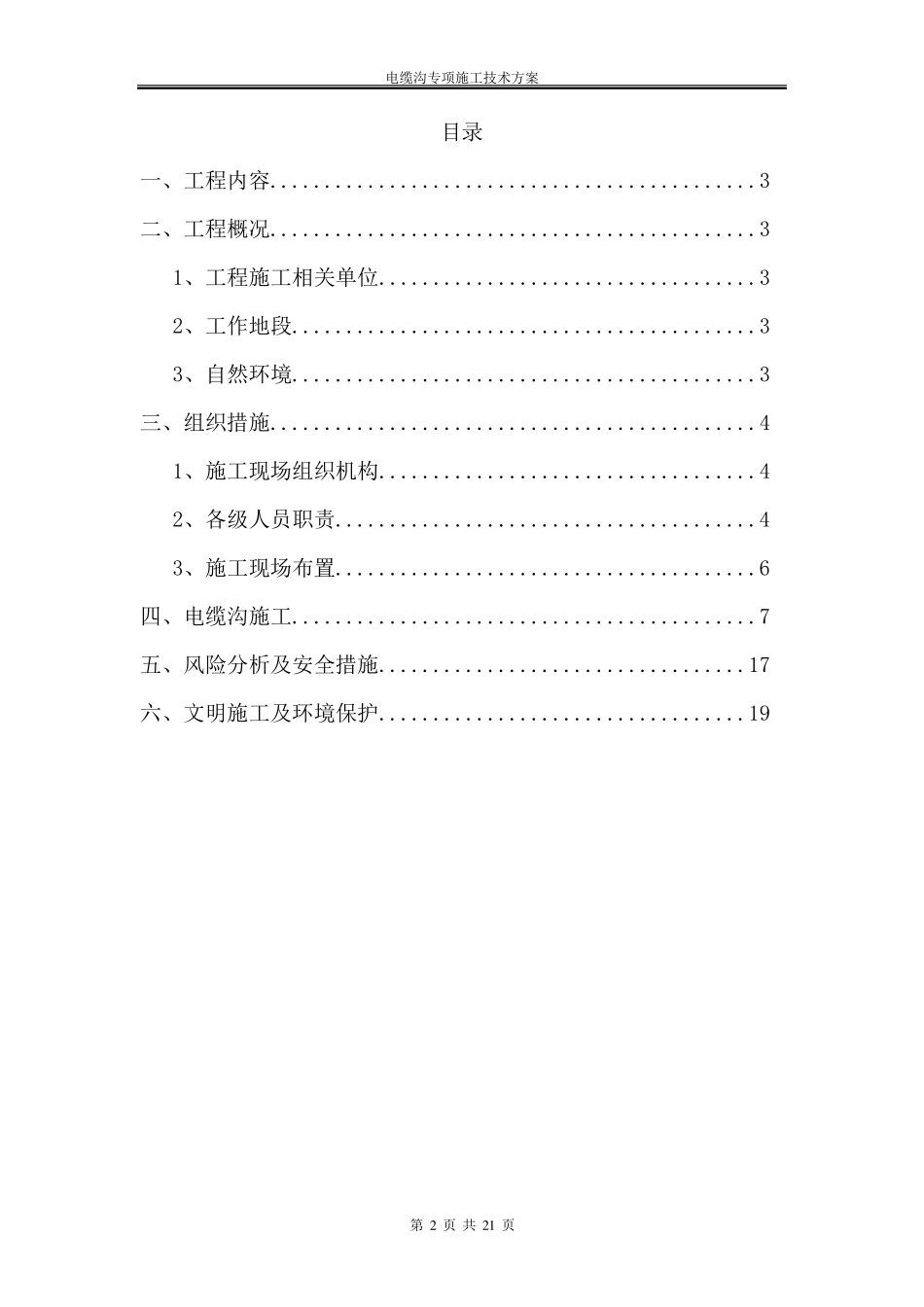

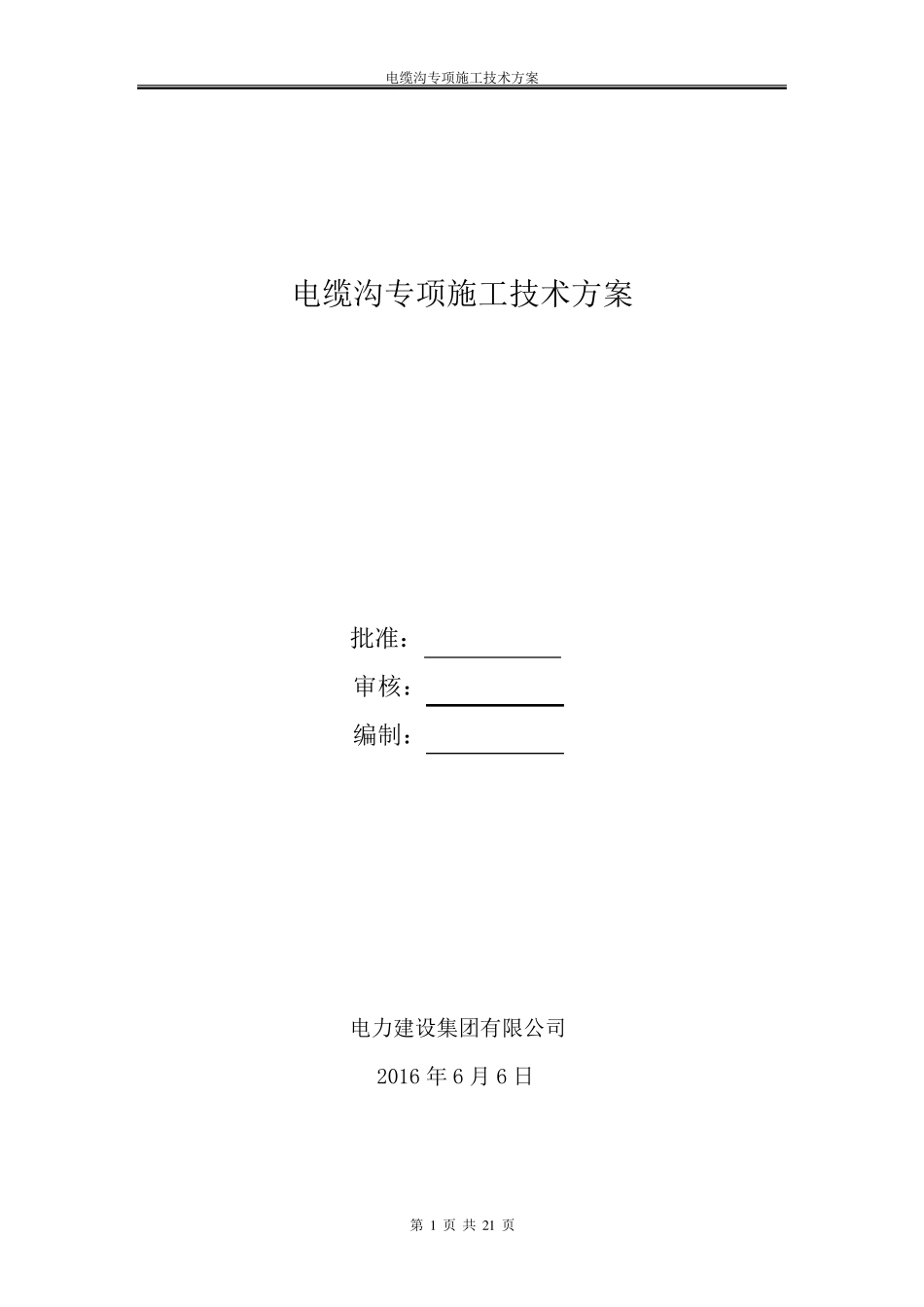

电缆沟专项施工技术方案 第 1 页 共 2 1 页 电缆沟专项施工技术方案 批准： 审核： 编制： 电力建设集团有限公司 2016 年 6 月 6 日 电缆沟专项施工技术方案 第 2 页 共 2 1 页 目录 一、工程内容.............................................3 二、工程概况.............................................3 1、工程施工相关单位...................................3 2、工作地段...........................................3 3、自然环境...........................................3 三、组织措施.............................................4 1、施工现场组织机构...................................4 2、各级人员职责.......................................4 3、施工现场布置.......................................6 四、电缆沟施工...........................................7 五、风险分析及安全措施..................................17 六、文明施工及环境保护..................................19 电缆沟专项施工技术方案 第 3 页 共 2 1 页 一、工程概况 1、工程施工相关单位 建设单位：广州供电局有限公司越秀供电局 设计单位：广州南方电力建设集团电力设计有限公司 监理公司：广州电力工程监理有限公司 施工单位：广州南方电力建设集团有限公司 运行维护单位：越秀供电局运行班 2、工作地段 共和变电站出线电缆走廊工程：达道路 配合西华路司马街施工新建电缆走廊：西华路司马街 东堤 F20 庙前直分#01-#05 杆架空线下地：庙前直街 工作地段现场交通较繁忙，人行车辆较多，处于广州老城区，工作难度较大。 3、自然环境 广州市越秀区，年降雨量大，施工期正值雨季，气温变化较大。施工期间注意防潮及综合管沟排水。 二、工程内容 共和变电站出线电缆走廊工程 1、原有沉底 6 线沟改建为沉底 16 线沟(行人)230 米；原有沉底 6 线沟改建为沉底 12 线沟(行人)75 米。 2、沿线新建沿线新建 16 线沟工作井(行人)5 座，检查井(行人)8 座。电缆沟专项施工技术方案 第 4 页 共 2 1 页 新建12 线沟工作井(行人)3 座，检查井(行人)2 座。 配合西华路司马街施工新建电缆走廊 1、原有沉底 6 线坑改建为埋 12 孔三维管(行人)合共320 米；原有沉底 6 线坑改建为埋 12 孔三维管(行车)合共30 米。 2、沿线新建12 线三维管...
