电缆沟施工工艺标准

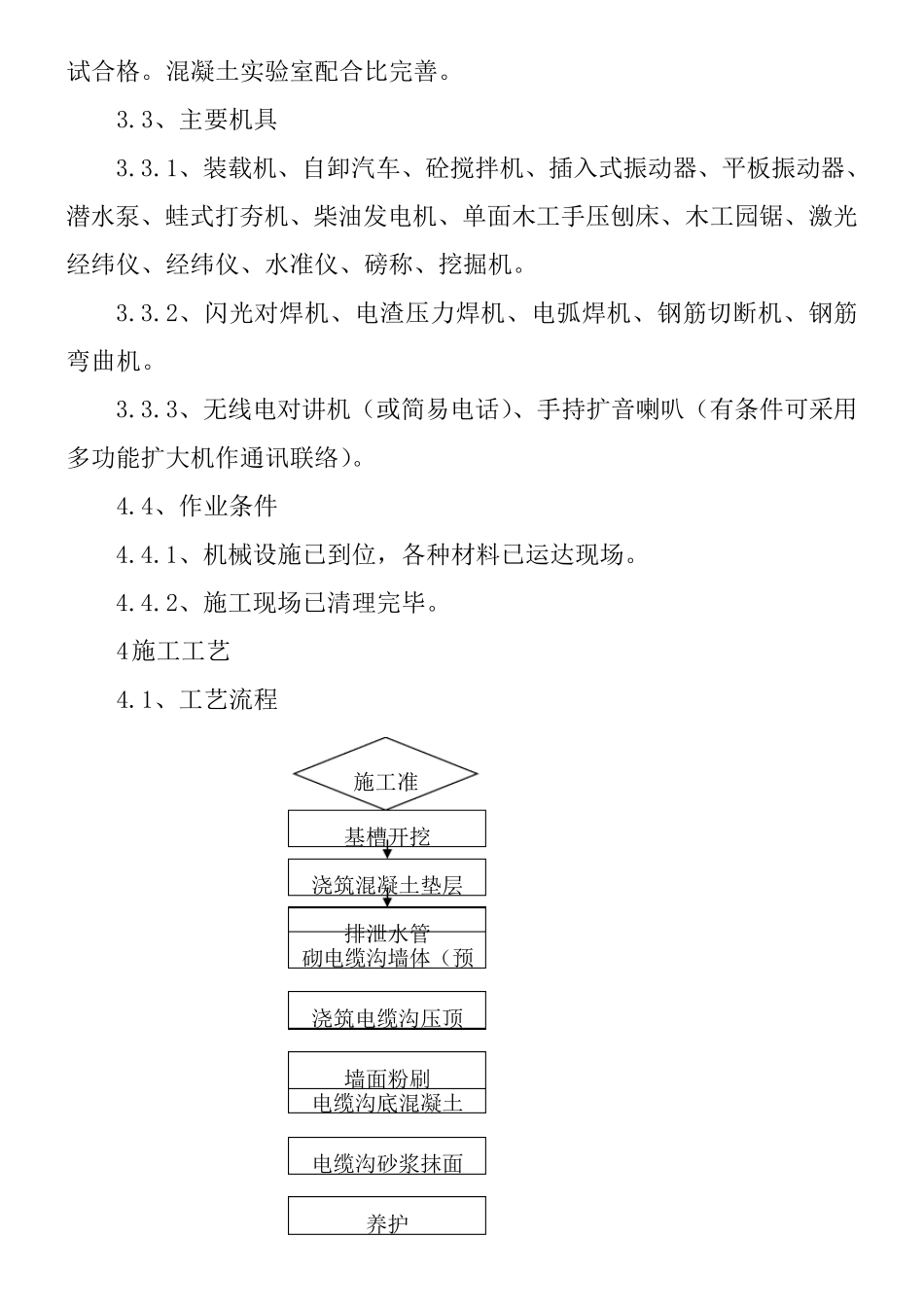

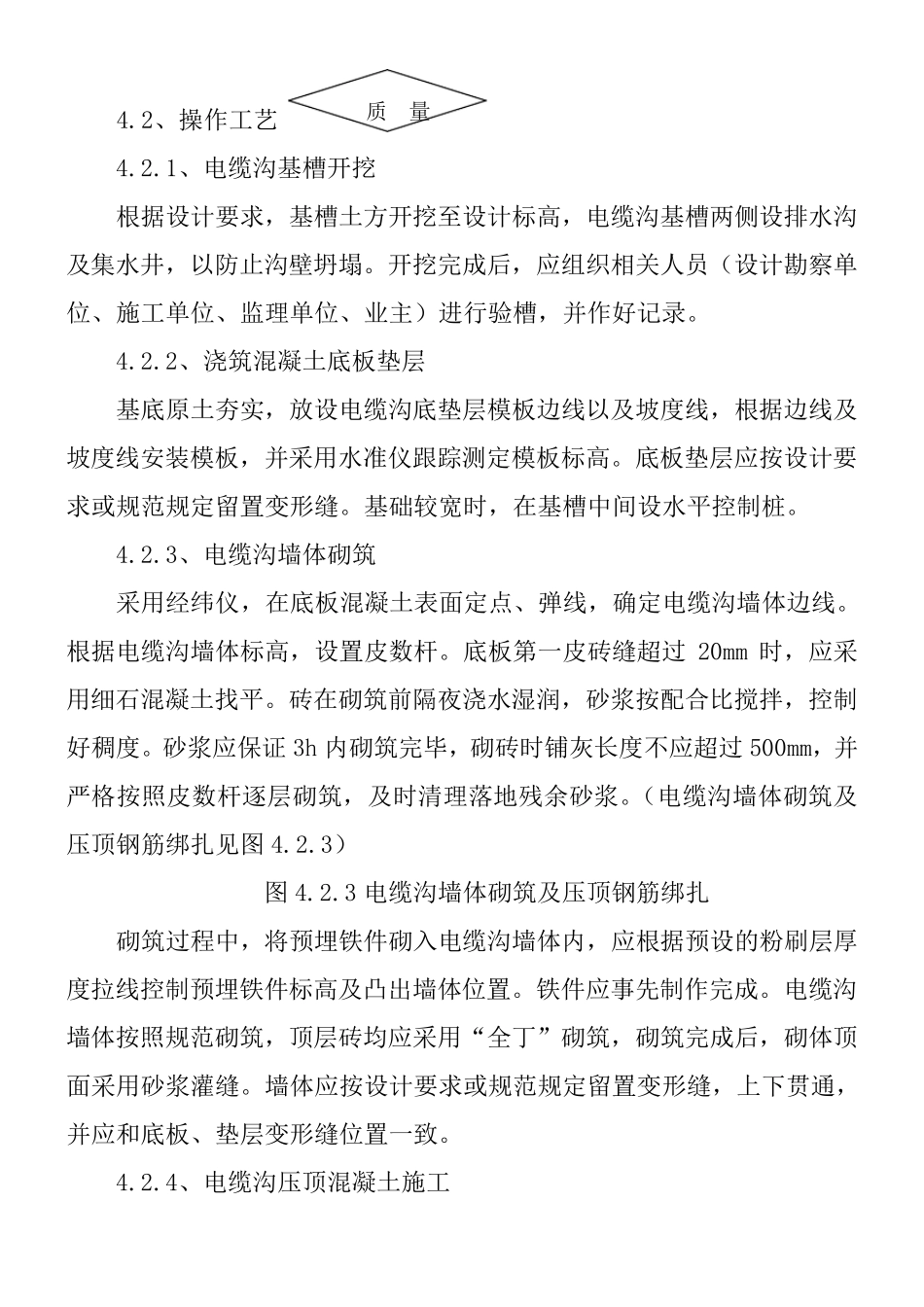

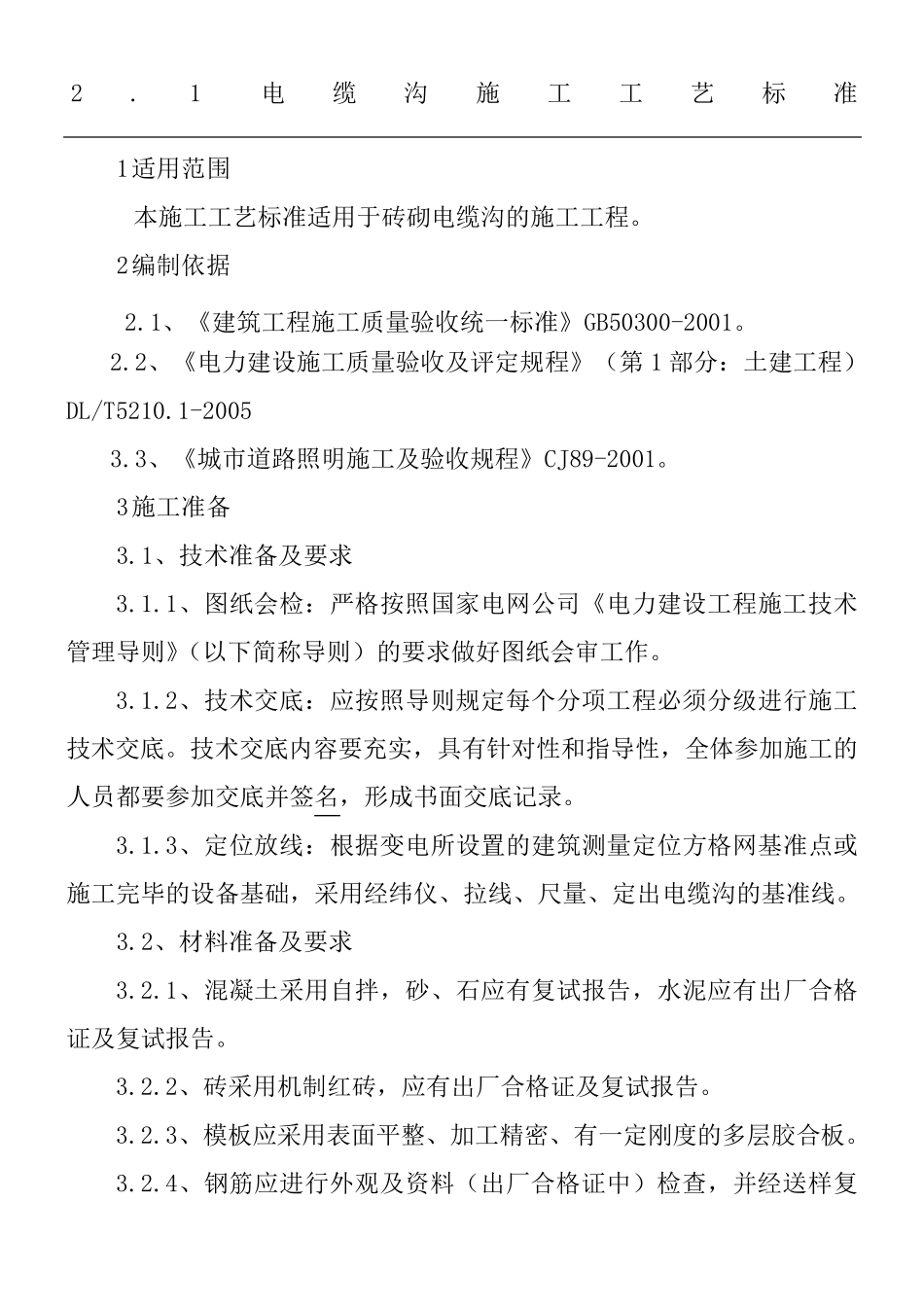

2.1电缆沟施工工艺标准 1 适用范围 本施工工艺标准适用于砖砌电缆沟的施工工程。 2 编制依据 2.1、《建筑工程施工质量验收统一标准》GB50300-2001。 2.2、《电力建设施工质量验收及评定规程》（第 1 部分：土建工程）DL/T5210.1-2005 3.3、《城市道路照明施工及验收规程》CJ89-2001。 3 施工准备 3.1、技术准备及要求 3.1.1、图纸会检：严格按照国家电网公司《电力建设工程施工技术管理导则》（以下简称导则）的要求做好图纸会审工作。 3.1.2、技术交底：应按照导则规定每个分项工程必须分级进行施工技术交底。技术交底内容要充实，具有针对性和指导性，全体参加施工的人员都要参加交底并签名，形成书面交底记录。 3.1.3、定位放线：根据变电所设置的建筑测量定位方格网基准点或施工完毕的设备基础，采用经纬仪、拉线、尺量、定出电缆沟的基准线。 3.2、材料准备及要求 3.2.1、混凝土采用自拌，砂、石应有复试报告，水泥应有出厂合格证及复试报告。 3.2.2、砖采用机 制红 砖，应有出厂合格证及复试报告。 3.2.3、模 板 应采用表 面平 整 、加工精 密 、有一定刚 度 的多 层 胶 合板 。 3.2.4、钢 筋 应进行外 观 及资 料（出厂合格证中 ）检查 ，并经送 样 复试合格。混凝土实验室配合比完善。 3.3、主要机具 3.3.1、装载机、自卸汽车、砼搅拌机、插入式振动器、平板振动器、潜水泵、蛙式打夯机、柴油发电机、单面木工手压刨床、木工园锯、激光经纬仪、经纬仪、水准仪、磅称、挖掘机。 3.3.2、闪光对焊机、电渣压力焊机、电弧焊机、钢筋切断机、钢筋弯曲机。 3.3.3、无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。 4.4、作业条件 4.4.1、机械设施已到位，各种材料已运达现场。 4.4.2、施工现场已清理完毕。 4 施工工艺 4.1、工艺流程 施工准电缆沟砂浆抹面 基槽开挖 电缆沟底混凝土浇筑混凝土垫层 排泄水管 养护 砌电缆沟墙体（预浇筑电缆沟压顶 墙面粉刷 4.2、 操 作 工 艺 4.2.1、 电 缆 沟 基 槽 开 挖 根 据 设 计 要 求 ， 基 槽 土 方 开 挖 至 设 计 标 高 ， 电 缆 沟 基 槽 两 侧 设 排 水 沟及 集 水 井 ， 以 防 止 沟 壁 坍 塌 。 开 挖 完 成 后 ， 应 组 织 相 关 人 员 （ 设 计 勘 察 单位 、 施 工 单 位 、 监 理 单 位 、 业 主...
