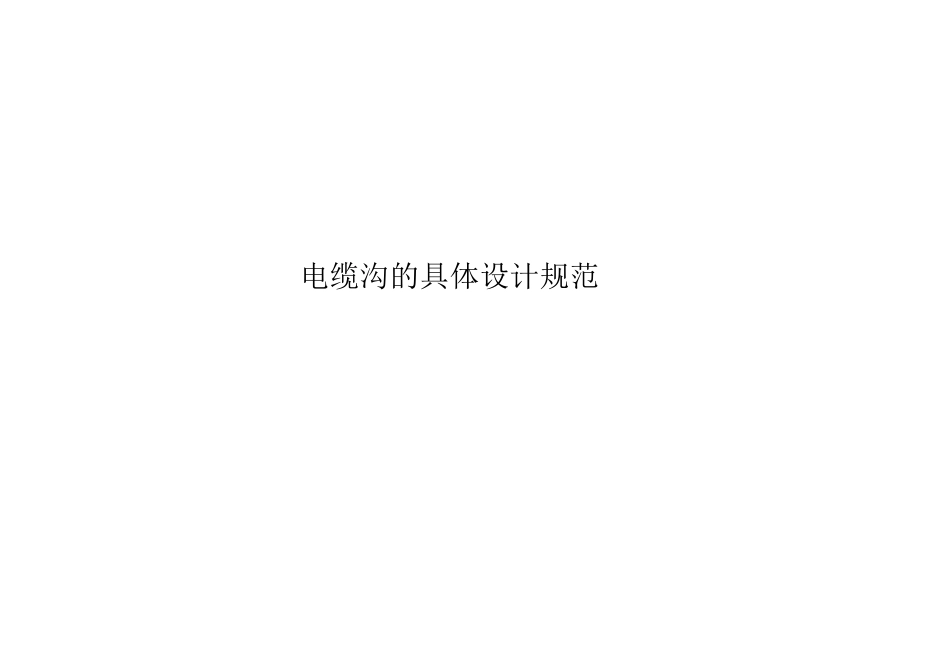

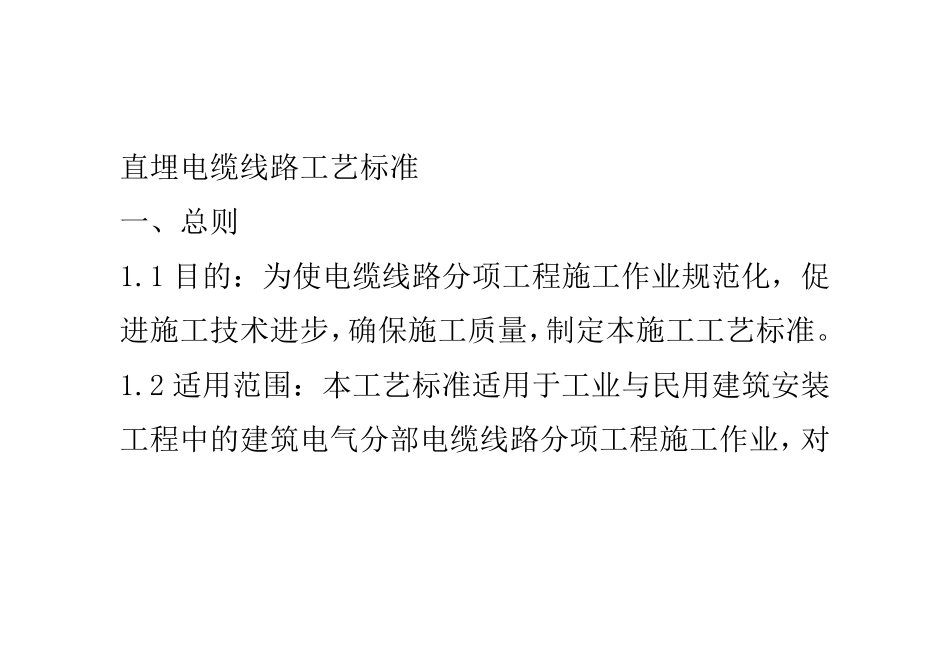

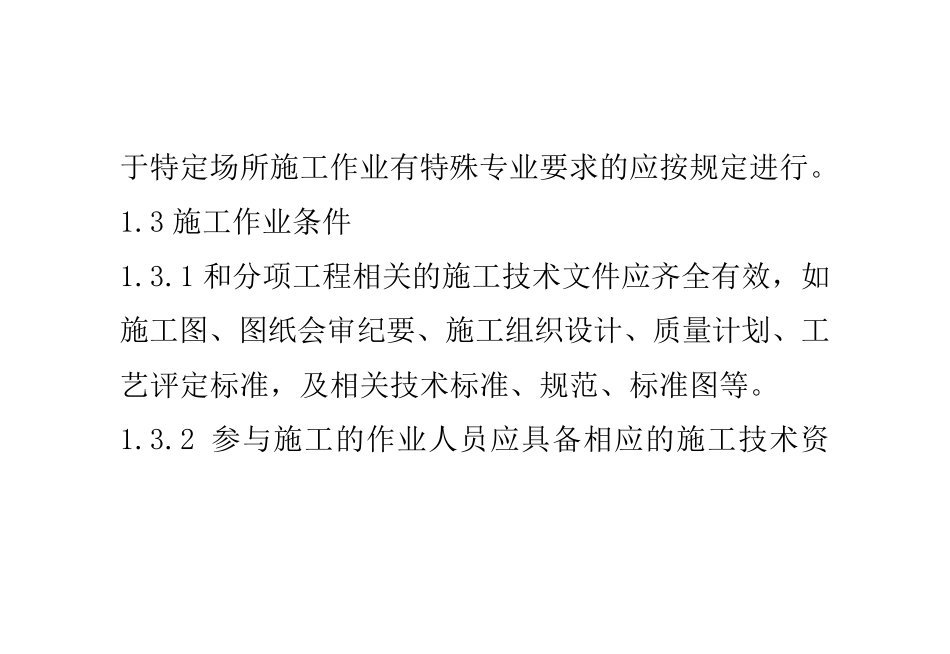

电缆沟的具体设计规范 直埋电缆线路工艺标准 一、总则 1.1 目的：为使电缆线路分项工程施工作业规范化，促进施工技术进步，确保施工质量，制定本施工工艺标准。 1.2 适用范围：本工艺标准适用于工业与民用建筑安装工程中的建筑电气分部电缆线路分项工程施工作业，对于特定场所施工作业有特殊专业要求的应按规定进行。 1.3 施工作业条件 1.3.1 和分项工程相关的施工技术文件应齐全有效，如施工图、图纸会审纪要、施工组织设计、质量计划、工艺评定标准，及相关技术标准、规范、标准图等。 1.3.2 参与施工的作业人员应具备相应的施工技术资质，需要时应安排对该项施工作业的适应性培训，考核合格者才能准许上岗作业。 1.3.3 本项施工作业应使用的机具性能必须满足施工特性需要，且操作安全可靠，用于检测的计量器具量程、精确度应符合测量对象的要求，且在规定的有规检定周期内。 1.3.4 施工环境 （1）直埋电缆沟按施工图控好，其深度应满足规范要求，底砂铺好，沟内无杂物。 （2）电缆敷设宜选择无雨天气下进行，气温宜在0℃以上。 2、操作工艺 2.1 工艺流程图 2.2 工艺流程细则 2.2.1 准备工作 （1）对用于施工项目的电缆进行详细检查，其型号、电压、规格等应与施工图设计相符；电缆外观应无扭曲、坏损及漏油、渗油现象。 （2）电缆应进行绝缘电阻检测或耐压试验。 a、1KV 及以下电缆，用1000V 兆欧表测其线间及对地的绝缘电阻应不低于10MΩ。 b、6-10KV 电缆应经检测绝缘电阻、直流耐压和泄漏试验，试验标准应符合国家标准规定。 c、油纸绝缘电缆，测试不合格者，应检查芯线是否受潮，如受潮，可锯掉一段再测试，直到合格为止。检查方法是：将芯线绝缘纸剥下一块，用火点着，如发出叭叭声，即电缆已受潮。 d、电缆测试完毕，油纸绝缘电缆应立即用焊料（铅锡合金）将电缆端头封好，其它电缆应用橡塑材料封头。 （3）按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。 （4）电缆线路所需敷设的电缆保护管应加工好并放置现场。电缆保护管的加工应符合以下要求：①管口应无毛剌和尖锐棱角，管口宜做成喇叭形。②电缆管在弯制后，不应有裂缝和显著的凹瘪现象；电缆管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。③金属管应在外表涂防腐漆或涂沥青。 （5）电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。 2.2.2 电缆敷设 （1）电缆敷设可用人力拉引或机械牵...
