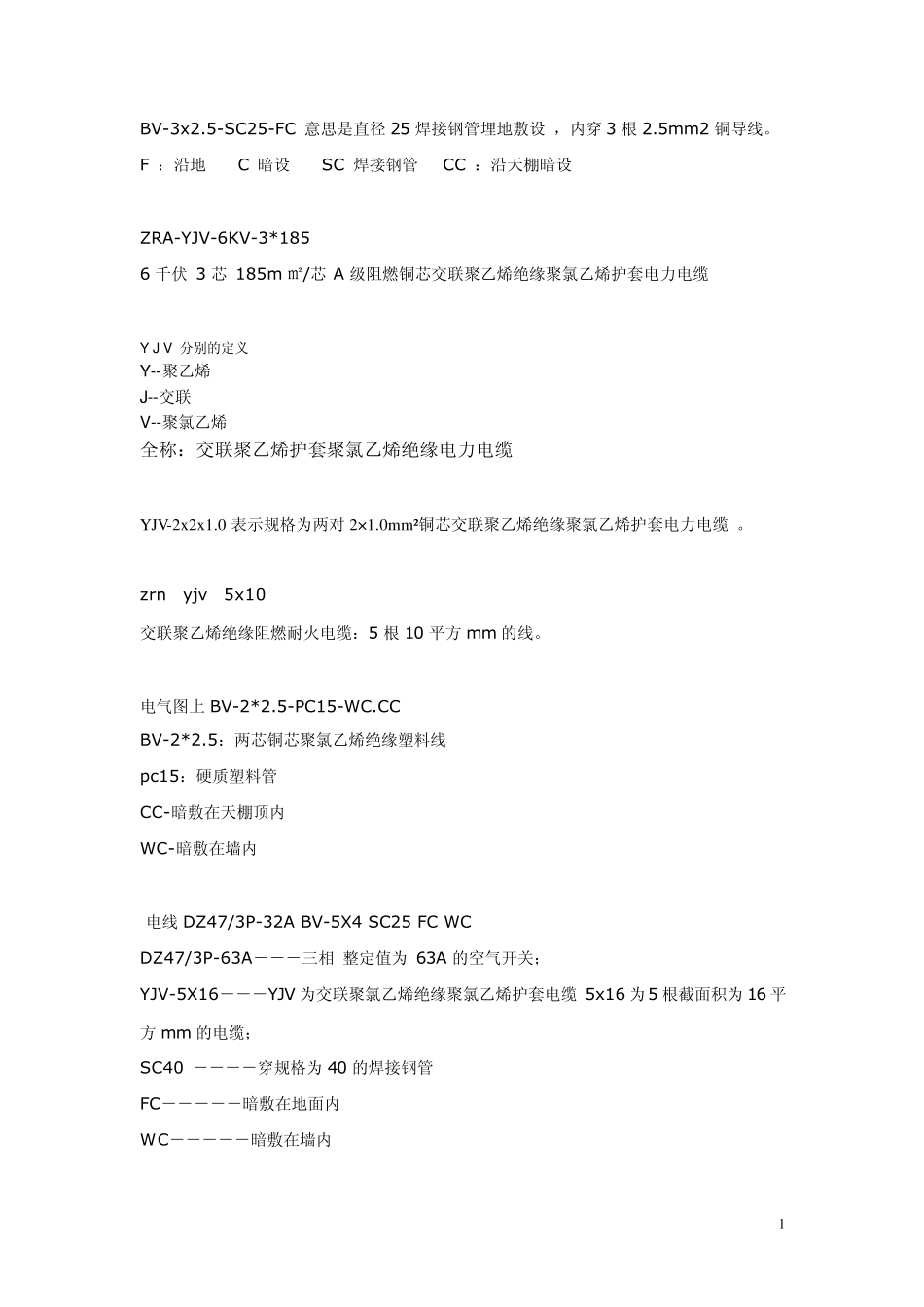

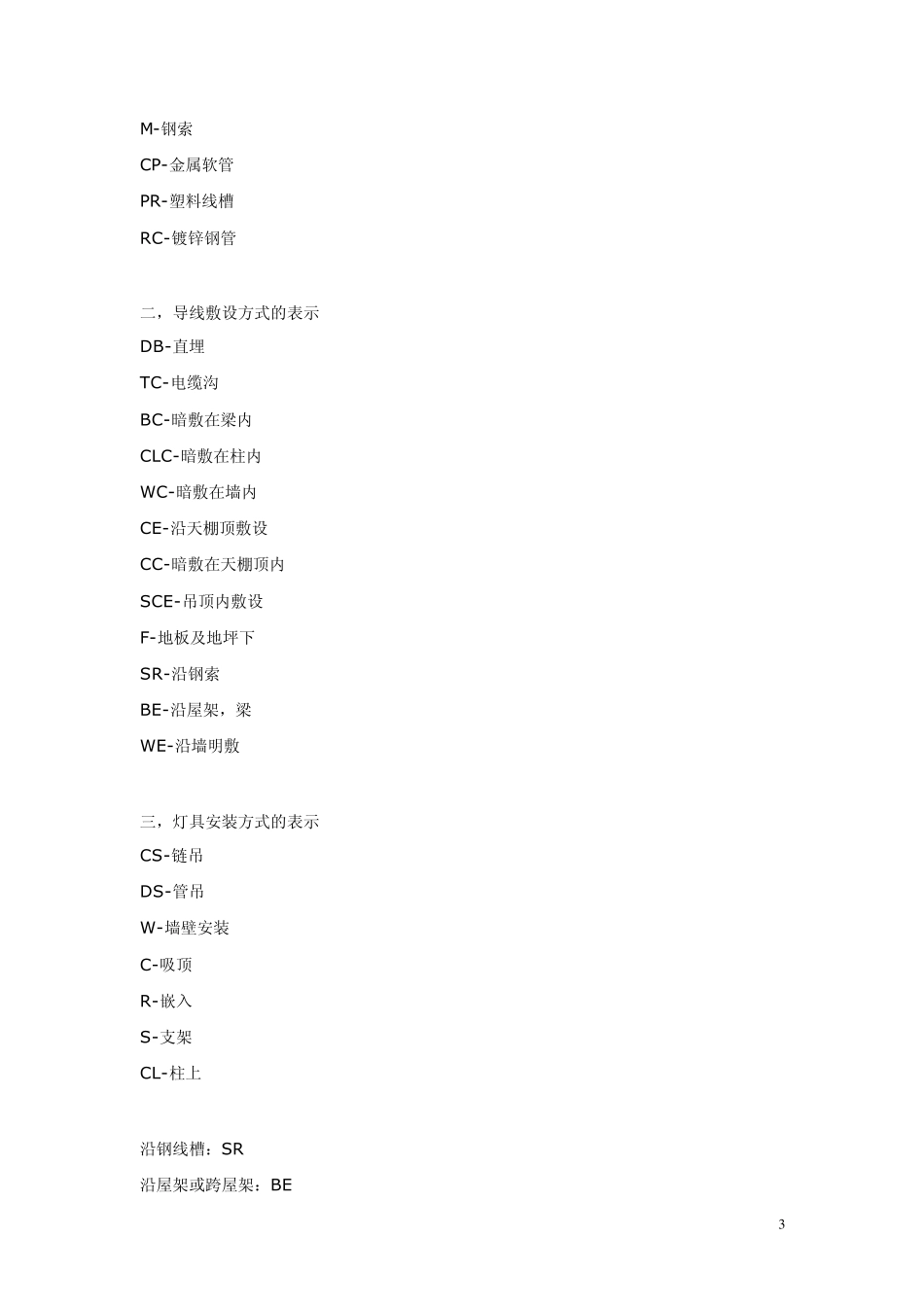

1 BV-3x2.5-SC25-FC 意思是直径25 焊接钢管埋地敷设 ,内穿3 根2.5mm2 铜导线。 F :沿地 C 暗设 SC 焊接钢管 CC :沿天棚暗设 ZRA-YJV-6KV-3*185 6 千伏 3 芯 185m ㎡/芯 A 级阻燃铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆 Y J V 分别的定义 Y --聚乙烯 J--交联 V --聚氯乙烯 全称:交联聚乙烯护套聚氯乙烯绝缘电力电缆 YJV-2x2x1.0 表示规格为两对 2×1.0mm²铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆 。 zrn—yjv—5x10 交联聚乙烯绝缘阻燃耐火电缆:5 根10 平方 mm 的线。 电气图上 BV-2*2.5-PC15-WC.CC BV-2*2.5:两芯铜芯聚氯乙烯绝缘塑料线 pc15:硬质塑料管 CC-暗敷在天棚顶内 WC-暗敷在墙内 电线DZ47/3P-32A BV-5X4 SC25 FC WC DZ47/3P-63A---三相 整定值为 63A 的空气开关; YJV-5X16---YJV 为交联聚氯乙烯绝缘聚氯乙烯护套电缆 5x16 为5 根截面积为 16 平方 mm 的电缆; SC40 ----穿规格为 40 的焊接钢管 FC-----暗敷在地面内 WC-----暗敷在墙内 2 (2 超五类4P UTP+2RVB-2X0.5) SC25 WC.FC 第一个2 是两根,超五类就是超五类双绞线,4P 是一根线缆里有四对线芯,UTP 是非屏蔽双绞线,第二个2 也是两根,RVB 是铜芯聚氯乙烯绝缘平型连接软线,第三个2 是两芯,0.5 是每芯的线径,SC25 是直径25m m 的钢管(就是这些线都穿在这根钢管里面),WC是墙内暗敷,FC 是暗敷在地面内 BV-3*10-SC25-FC.WC 三根10 平方m m 的电线穿25 钢管,沿墙、地面暗敷 以下是我收集的电气设计施工图中常用线路敷设方式: SR: 沿钢线槽敷设 BE: 沿屋架或跨屋架敷设 CLE:沿柱或跨柱敷设 WE: 沿墙面敷设 CE: 沿天棚面或顶棚面敷设 ACE:在能进入人的吊顶内敷设 BC: 暗敷设在梁内 CLC:暗敷设在柱内 WC: 暗敷设在墙内 CC: 暗敷设在顶棚内 ACC:暗敷设在不能进入的顶棚内 FC: 暗敷设在地面内 SCE:吊顶内敷设,要穿金属管 一,导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC 塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 3 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二,导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 W C-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架,梁 W E-沿墙明敷 三,灯...
