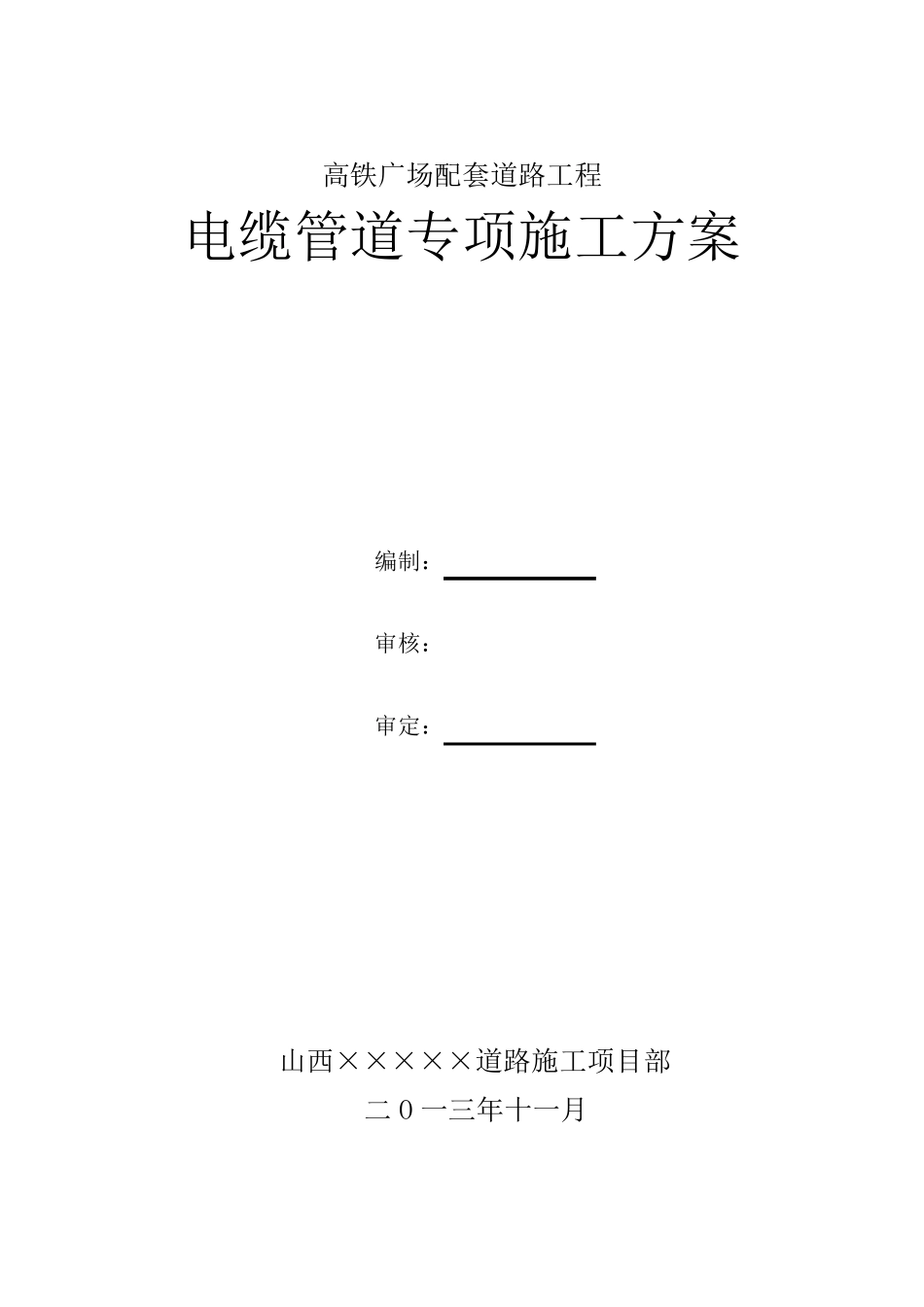

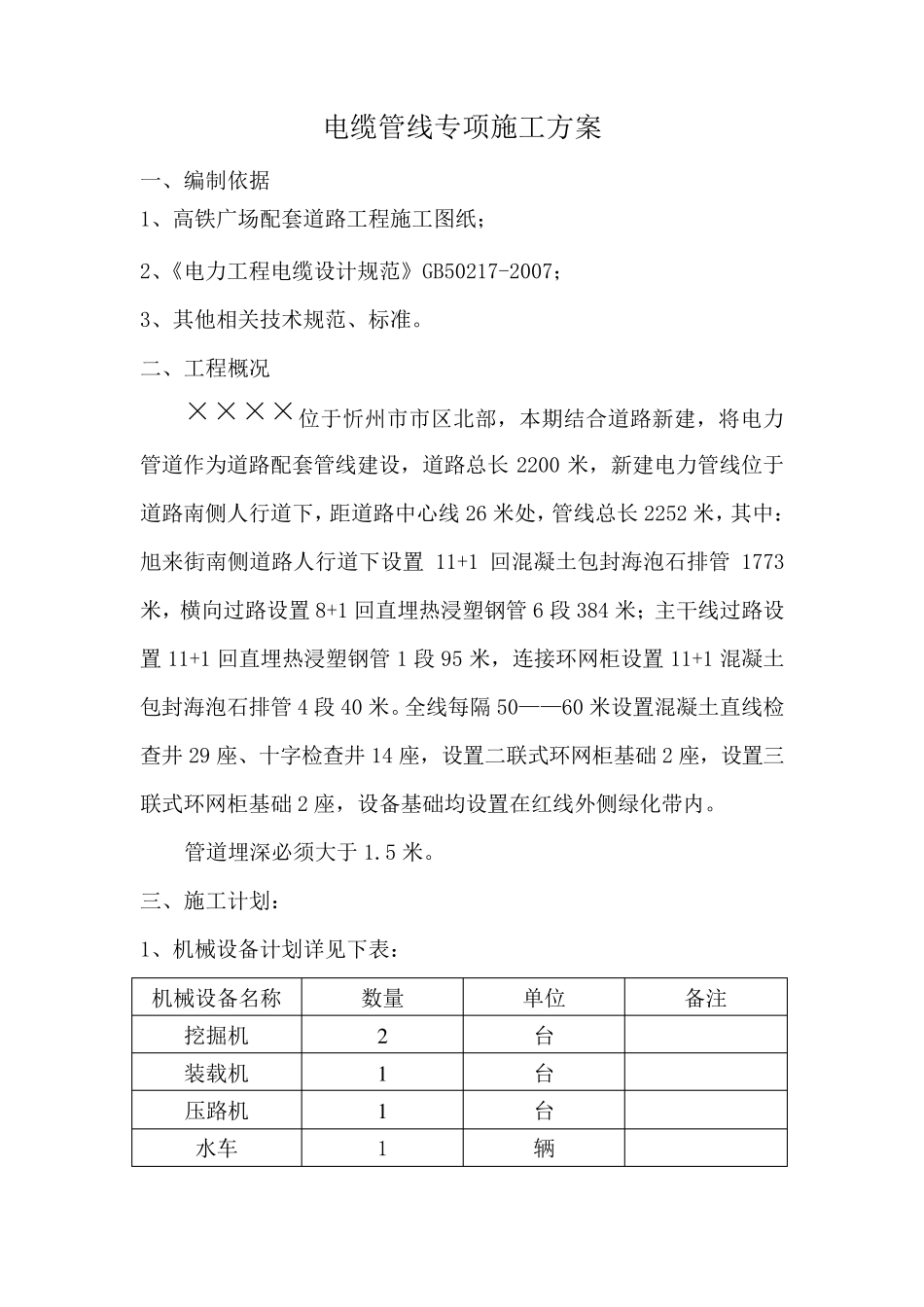

高铁广场配套道路工程 电缆管道专项施工方案 编制： 审核： 审定： 山西×××××道路施工项目部 二 O 一三年十一月 目 录 一、编制依据 二、工程概况 三、施工计划 四、施工工艺技术 五、安全保证措施 六、雨季施工技术措施 七、周围构筑物的保护 电缆管线专项施工方案 一、编制依据 1、高铁广场配套道路工程施工图纸； 2、《电力工程电缆设计规范》GB50217-2007； 3、其他相关技术规范、标准。 二、工程概况 ××××位于忻州市市区北部，本期结合道路新建，将电力管道作为道路配套管线建设，道路总长 2200 米，新建电力管线位于道路南侧人行道下，距道路中心线26 米处，管线总长 2252 米，其中：旭来街南侧道路人行道下设置 11+1 回混凝土包封海泡石排管1773米，横向过路设置 8+1 回直埋热浸塑钢管6 段 384 米；主干线过路设置 11+1 回直埋热浸塑钢管1 段 95 米，连接环网柜设置 11+1 混凝土包封海泡石排管4 段 40 米。全线每隔 50——60 米设置混凝土直线检查井 29 座、十字检查井 14 座，设置二联式环网柜基础 2 座，设置三联式环网柜基础 2 座，设备基础均设置在红线外侧绿化带内。 管道埋深必须大于 1.5 米。 三、施工计划： 1、机械设备计划详见下表： 机械设备名称 数量 单位 备注 挖掘机 2 台 装载机 1 台 压路机 1 台 水车 1 辆 自卸汽车 4 辆 蛙式打夯机 4 台 2、劳动力计划： 序号 工 种 人 数 备注 1 测量工 2 2 挖掘机司机 2 3 装载车司机 1 4 自卸汽车司机 4 5 压路机司机 1 6 技 工 1 0 7 普 工 3 0 合 计 5 0 四、施工工艺技术 1、沟槽底宽按B=D0＋2（b1＋b2＋b3）确定。 B——管道沟槽底部的开挖宽度（mm）； D0——管外径（mm）； b1——管道一侧的工作面宽度（mm），可按下表采用； b2——管道一侧的支撑厚度，可取 150～200mm； b3——现场浇筑混凝土或钢筋混凝土管渠一侧模板的厚度（mm）。 沟槽开挖断面示意图 2 、施工工艺流程 沟槽放线 沟槽开挖 清底夯实 砼垫层 管道安装 支模、砼包管 检查井浇筑 素土回填 1）、沟槽放线 由测量人员仔细校核水准点及坐标点，并按照相关规范建立施工控制网。沟槽开挖前将水准点引至开挖区域，并校核无误后才进行开挖，首先测放沟槽的开挖中心线，确定槽口开挖宽度，并用石 灰线标明开挖边线, 堆土距沟槽边缘不小于0.8m，且高度不应...
