电缆线路的敷设

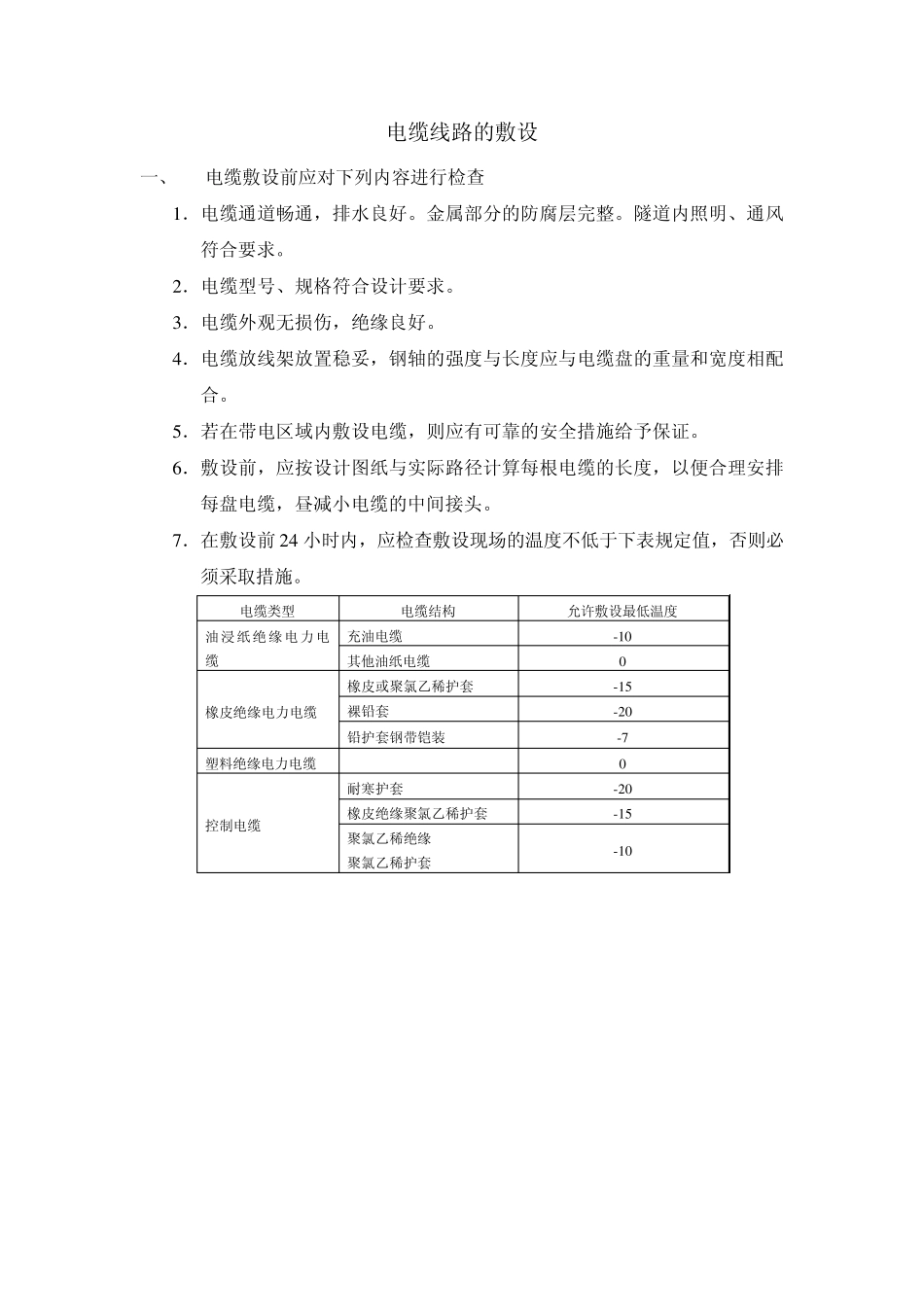

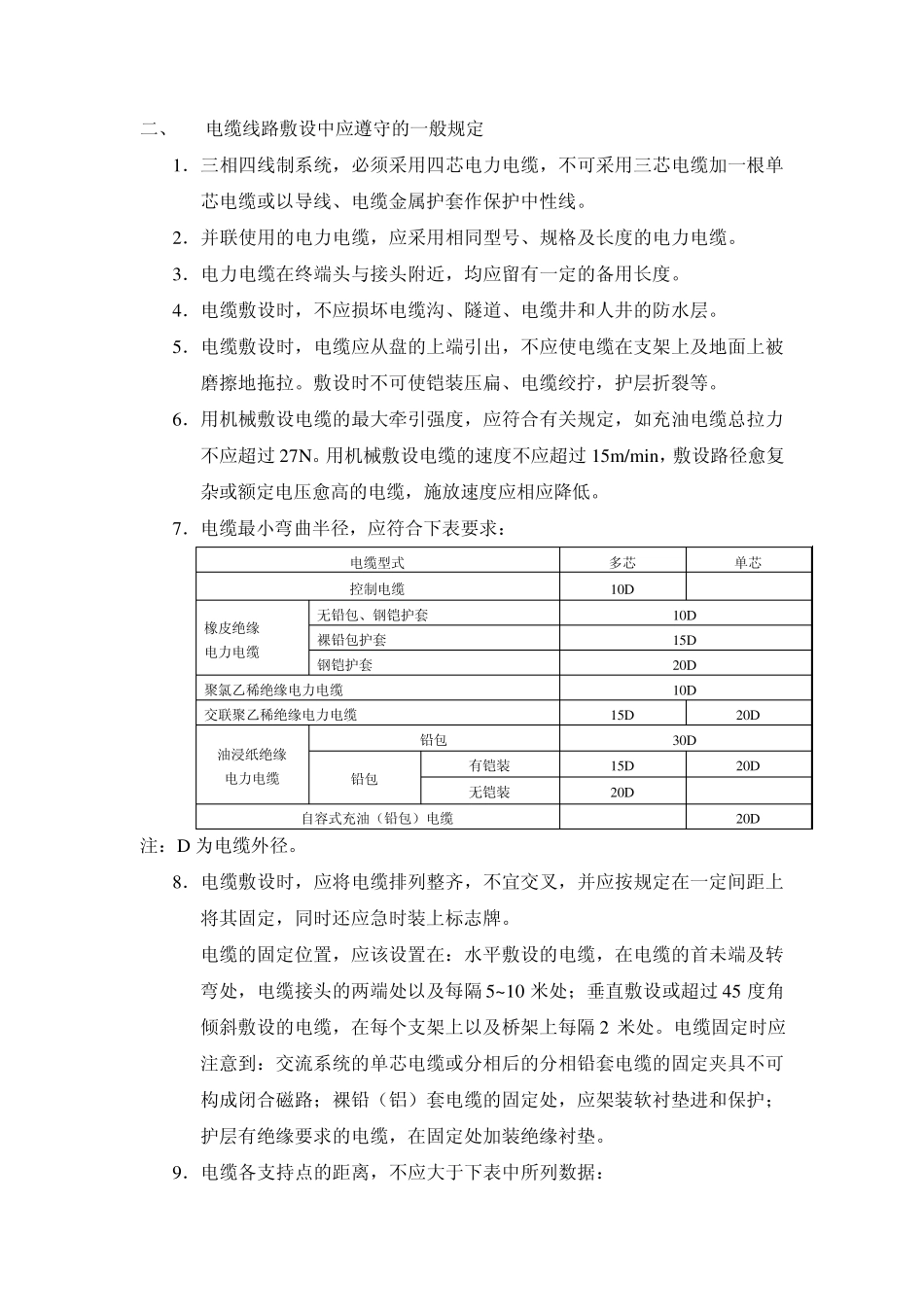

电缆线路的敷设 一、 电缆敷设前应对下列内容进行检查 1 ．电缆通道畅通，排水良好。金属部分的防腐层完整。隧道内照明、通风符合要求。 2 ．电缆型号、规格符合设计要求。 3 ．电缆外观无损伤，绝缘良好。 4 ．电缆放线架放置稳妥，钢轴的强度与长度应与电缆盘的重量和宽度相配合。 5 ．若在带电区域内敷设电缆，则应有可靠的安全措施给予保证。 6 ．敷设前，应按设计图纸与实际路径计算每根电缆的长度，以便合理安排每盘电缆，昼减小电缆的中间接头。 7 ．在敷设前 2 4 小时内，应检查敷设现场的温度不低于下表规定值，否则必须采取措施。 电缆类型 电缆结构 允许敷设最低温度 油浸纸绝缘电力电缆 充油电缆 -1 0 其他油纸电缆 0 橡皮绝缘电力电缆 橡皮或聚氯乙稀护套 -1 5 裸铅套 -2 0 铅护套钢带铠装 -7 塑料绝缘电力电缆 0 控制电缆 耐寒护套 -2 0 橡皮绝缘聚氯乙稀护套 -1 5 聚氯乙稀绝缘 聚氯乙稀护套 -1 0 二、 电缆线路敷设中应遵守的一般规定 1．三相四线制系统，必须采用四芯电力电缆，不可采用三芯电缆加一根单芯电缆或以导线、电缆金属护套作保护中性线。 2．并联使用的电力电缆，应采用相同型号、规格及长度的电力电缆。 3．电力电缆在终端头与接头附近，均应留有一定的备用长度。 4．电缆敷设时，不应损坏电缆沟、隧道、电缆井和人井的防水层。 5．电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面上被磨擦地拖拉。敷设时不可使铠装压扁、电缆绞拧，护层折裂等。 6．用机械敷设电缆的最大牵引强度，应符合有关规定，如充油电缆总拉力不应超过 27N。用机械敷设电缆的速度不应超过 15m/min，敷设路径愈复杂或额定电压愈高的电缆，施放速度应相应降低。 7．电缆最小弯曲半径，应符合下表要求： 电缆型式 多芯 单芯 控制电缆 10D 橡皮绝缘 电力电缆 无铅包、钢铠护套 10D 裸铅包护套 15D 钢铠护套 20D 聚氯乙稀绝缘电力电缆 10D 交联聚乙稀绝缘电力电缆 15D 20D 油浸纸绝缘 电力电缆 铅包 30D 铅包 有铠装 15D 20D 无铠装 20D 自容式充油（铅包）电缆 20D 注：D 为电缆外径。 8．电缆敷设时，应将电缆排列整齐，不宜交叉，并应按规定在一定间距上将其固定，同时还应急时装上标志牌。 电缆的固定位置，应该设置在：水平敷设的电缆，在电缆的首未端及转弯处，电缆接头的两端处以及每隔 5~10 米处；垂直敷设或超过 45 度...
