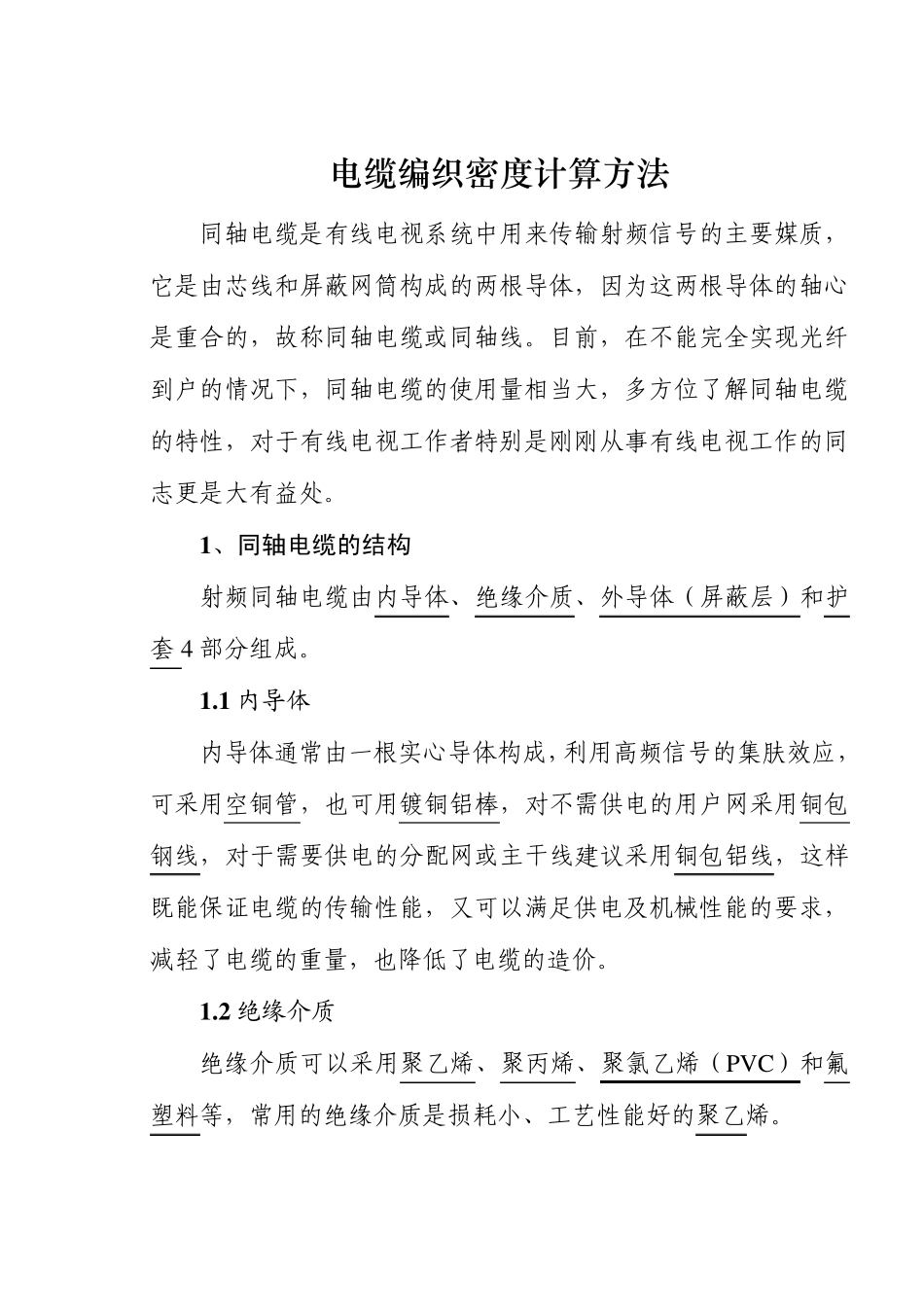

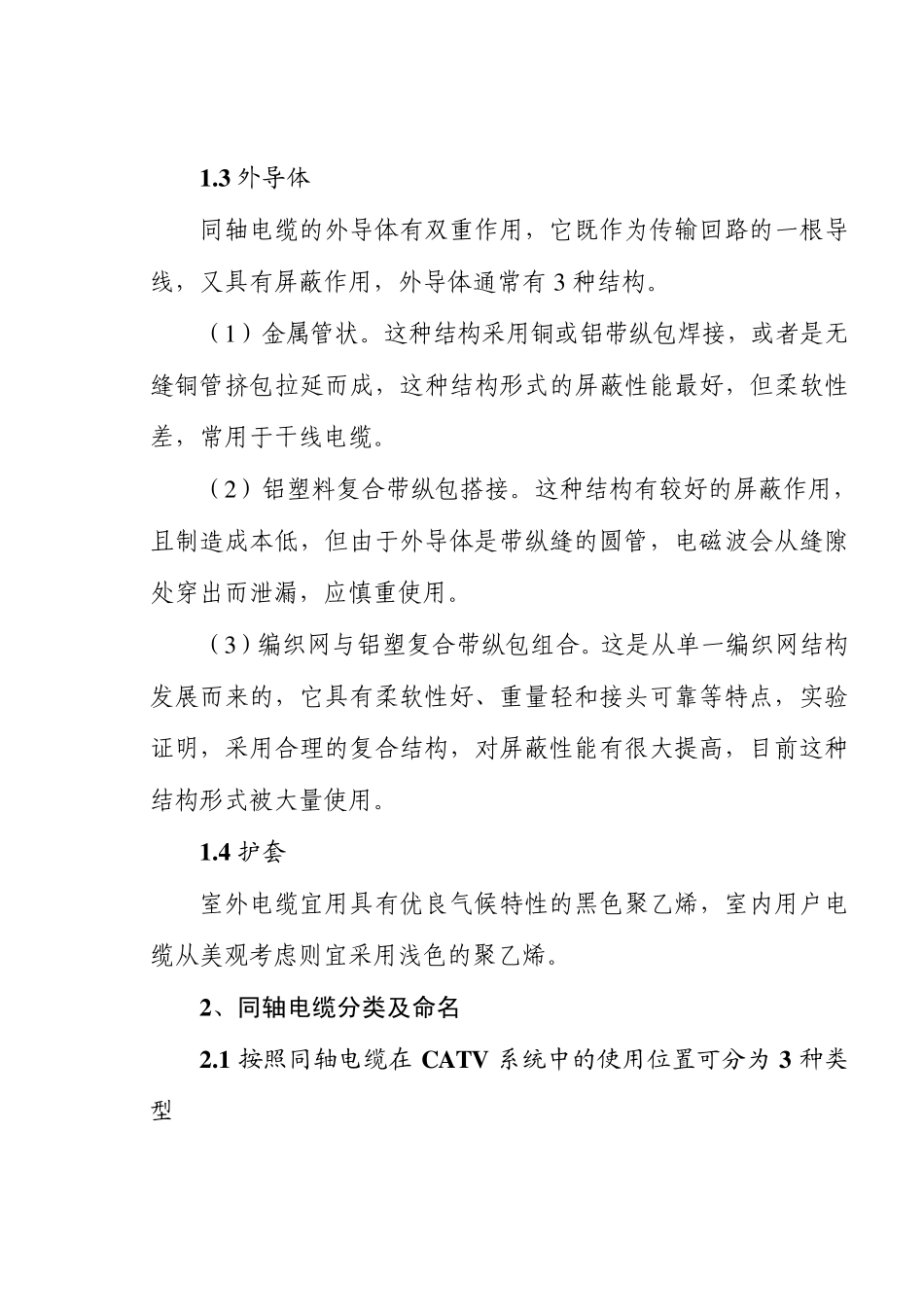

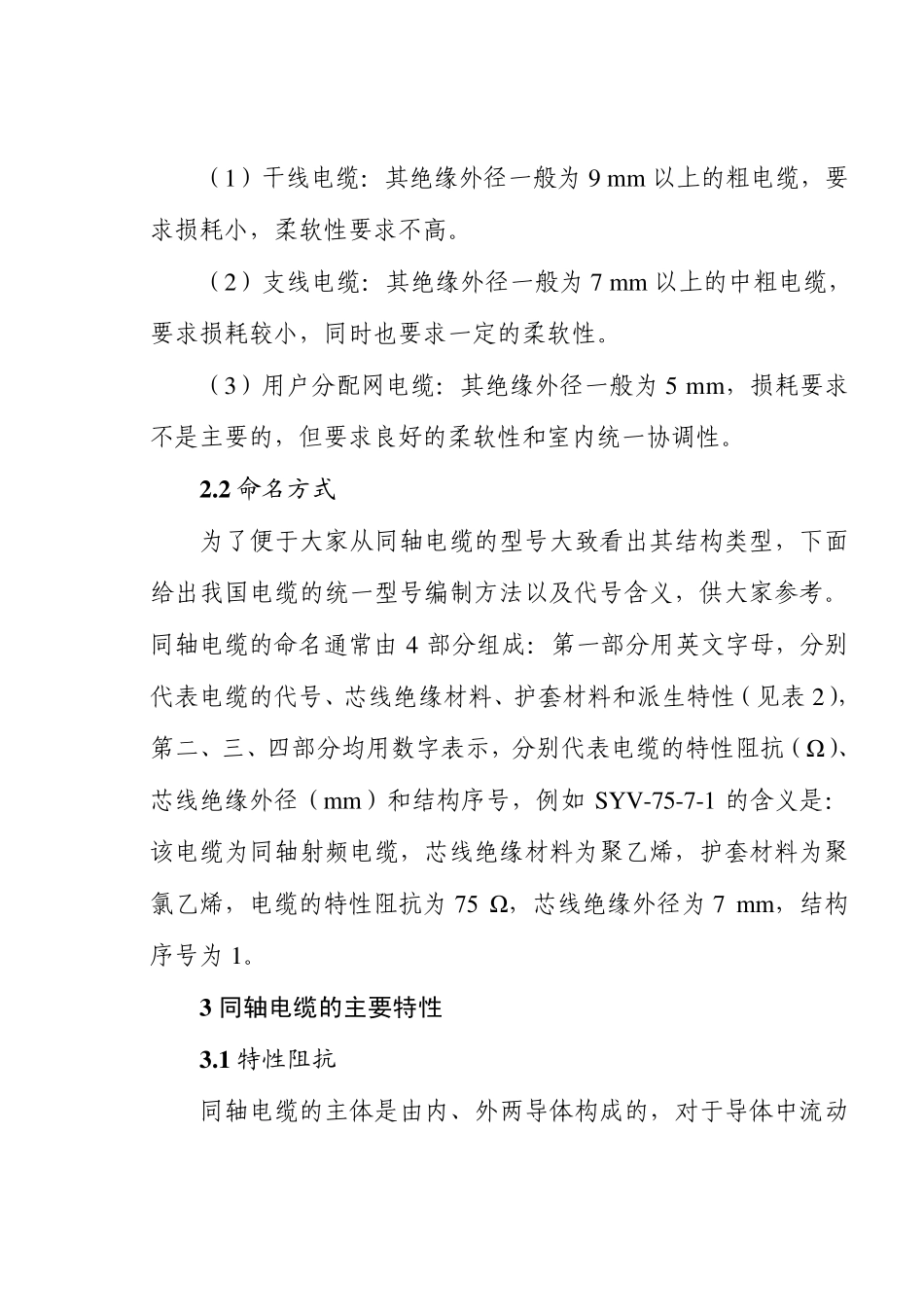

电缆编织密度计算方法 同轴电缆是有线电视系统中用来传输射频信号的主要媒质,它是由芯线和屏蔽网筒构成的两根导体,因为这两根导体的轴心是重合的,故称同轴电缆或同轴线。目前,在不能完全实现光纤到户的情况下,同轴电缆的使用量相当大,多方位了解同轴电缆的特性,对于有线电视工作者特别是刚刚从事有线电视工作的同志更是大有益处。 1 、同轴电缆的结构 射频同轴电缆由内导体、绝缘介质、外导体(屏蔽层)和护套 4 部分组成。 1 .1 内导体 内导体通常由一根实心导体构成,利用高频信号的集肤效应,可采用空铜管,也可用镀铜铝棒,对不需供电的用户网采用铜包钢线,对于需要供电的分配网或主干线建议采用铜包铝线,这样既能保证电缆的传输性能,又可以满足供电及机械性能的要求,减轻了电缆的重量,也降低了电缆的造价。 1 .2 绝缘介质 绝缘介质可以采用聚乙烯、聚丙烯、聚氯乙烯(PV C)和氟塑料等,常用的绝缘介质是损耗小、工艺性能好的聚乙烯。 1.3 外导体 同轴电缆的外导体有双重作用,它既作为传输回路的一根导线,又具有屏蔽作用,外导体通常有3 种结构。 (1 )金属管状。这种结构采用铜或铝带纵包焊接,或者是无缝铜管挤包拉延而成,这种结构形式的屏蔽性能最好,但柔软性差,常用于干线电缆。 (2 )铝塑料复合带纵包搭接。这种结构有较好的屏蔽作用,且制造成本低,但由于外导体是带纵缝的圆管,电磁波会从缝隙处穿出而泄漏,应慎重使用。 (3 )编织网与铝塑复合带纵包组合。这是从单一编织网结构发展而来的,它具有柔软性好、重量轻和接头可靠等特点,实验证明,采用合理的复合结构,对屏蔽性能有很大提高,目前这种结构形式被大量使用。 1.4 护套 室外电缆宜用具有优良气候特性的黑色聚乙烯,室内用户电缆从美观考虑则宜采用浅色的聚乙烯。 2、同轴电缆分类及命名 2.1 按照同轴电缆在CATV 系统中的使用位置可分为 3 种类型 (1)干线电缆:其绝缘外径一般为9 mm 以上的粗电缆,要求损耗小,柔软性要求不高。 (2)支线电缆:其绝缘外径一般为7 mm 以上的中粗电缆,要求损耗较小,同时也要求一定的柔软性。 (3)用户分配网电缆:其绝缘外径一般为5 mm,损耗要求不是主要的,但要求良好的柔软性和室内统一协调性。 2 .2 命名方式 为了便于大家从同轴电缆的型号大致看出其结构类型,下面给出我国电缆的统一型号编制方法以及代号含义,供大家参考。同轴电缆的命名通常由4 部分组成...
