电缆规格及载流量

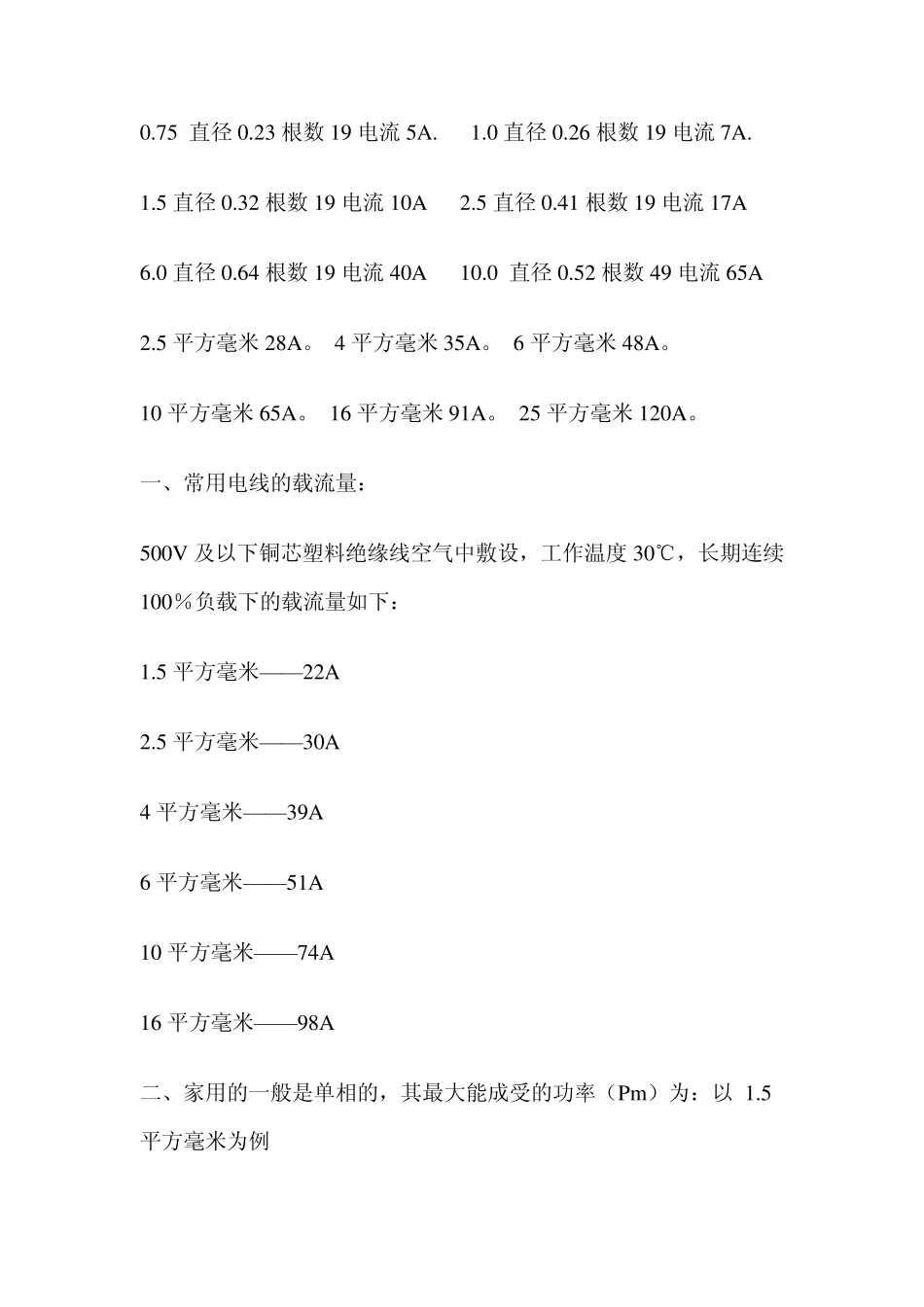

电缆规格及载流量_第1页
1/7
电缆规格及载流量_第2页
2/7
电缆规格及载流量_第3页
3/7
0.75 直径0.23 根数19 电流5A. 1.0 直径0.26 根数19 电流7A. 1.5 直径0.32 根数19 电流10A 2.5 直径0.41 根数19 电流17A 6.0 直径0.64 根数19 电流40A 10.0 直径0.52 根数49 电流65A 2.5 平方毫米28A。 4 平方毫米35A。 6 平方毫米48A。 10 平方毫米65A。 16 平方毫米91A。 25 平方毫米120A。 一、常用电线的载流量: 500V 及以下铜芯塑料绝缘线空气中敷设,工作温度30℃,长期连续100%负载下的载流量如下: 1.5 平方毫米——22A 2.5 平方毫米——30A 4 平方毫米——39A 6 平方毫米——51A 10 平方毫米——74A 16 平方毫米——98A 二、家用的一般是单相的,其最大能成受的功率(Pm)为:以 1.5平方毫米为例 Pm=电压U×电流I=220 伏×22 安=4840 瓦 取安全系数为1.3,那么其长时间工作,允许的功率(P)为: P=Pm÷1.3=4840÷1.3=3723 瓦 “1.5 平方”的铜线。能承受3723 瓦的负荷。 三、1.5 平方毫米铜电源线的安全载流量是 22A,220V 的情况可以长时间承受3723W 的功率,所以 24 小时承受2000 瓦的功率的要求是完全没有问题的。 一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为5~8A/mm2,铝导线的安全载流量为3~5A/mm2。 综合上述所说的,现在的电力衰减厉害,加上电力设备的质量中等化,所以安全的电力是每平米 6A 电力使用每平米 7A ,安全的电力使用每平米应该为6A,如果您需要计算方式应该是 1.5 平米×6A=10.5A 10.5A×220W=2310W 这就是 1.5 单轴最大输出功率 如:1.5 mm2 bvV 铜导线安全载流量的推荐值 1.5×8A/mm2=12A 220V的电压的话就是功率=电压×电流=220×12=2640 瓦=2.64 千瓦 应该根据负载的电流来计算功率的,1.5 平方的铜芯电缆最大能承载接近25A 电流的,可用于三相动力设备额定电压380V 的2.5KW 以下的电机),可用于单相照明等(额定电压220V)设备,每相能承载2.5KW 以下的单相设备的。 在作为三相电机的接线电缆不太长(10 米内)时可载荷 2.5KW(10.5A),线段过长相应载荷降低。一般按每平方载流4~6A 选取,长线取小值,短线取大值。 2 根1.5 平方铜芯电线穿线管理论上是 3 平方,实际载荷多少千瓦。在 220V 电压是 2.64 千瓦。载流量是不变的,功率随着电压变 2.5 平方铜芯线的载流量在 15-23A,如果是单相电最高可以带 5 千瓦...
