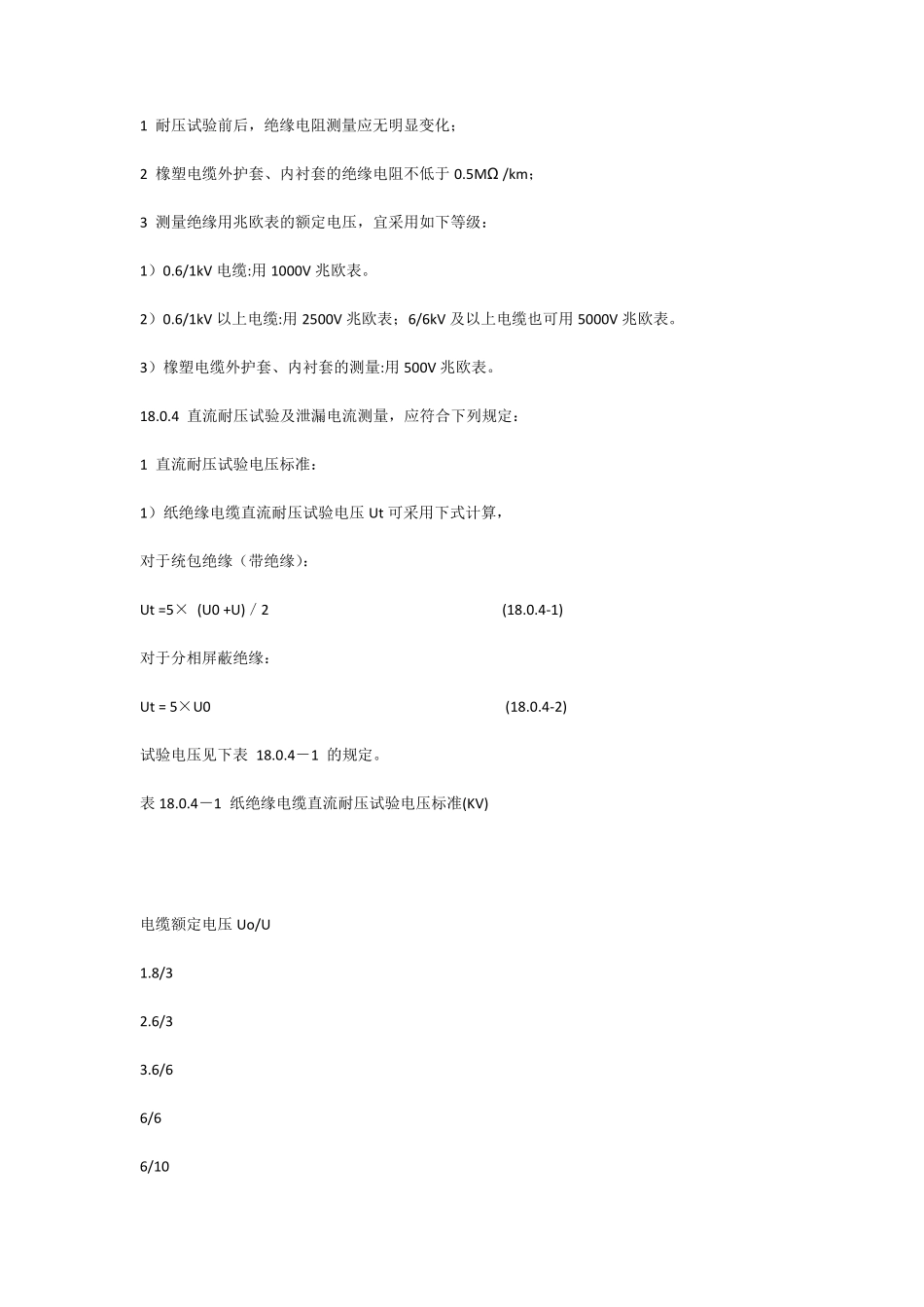

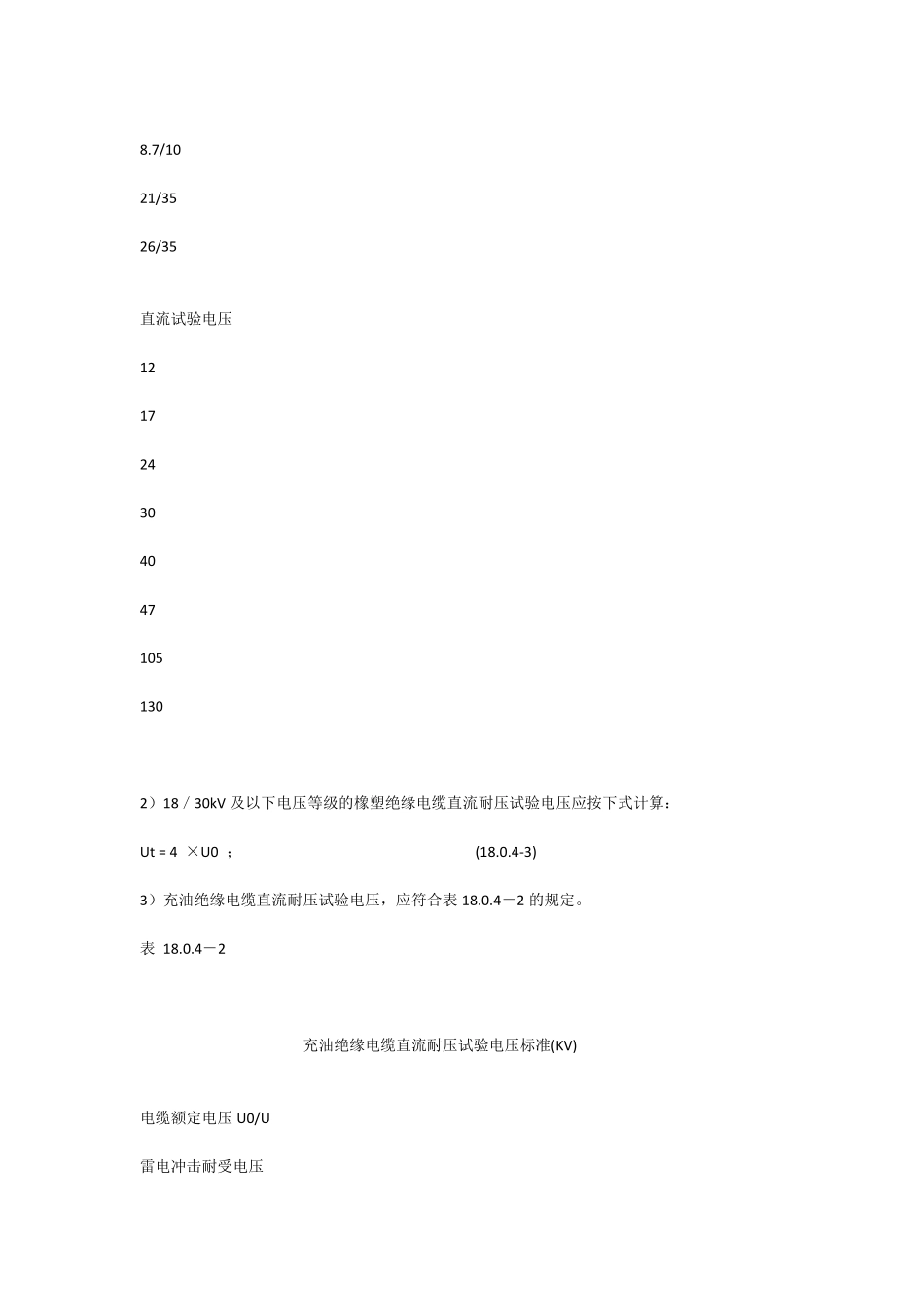

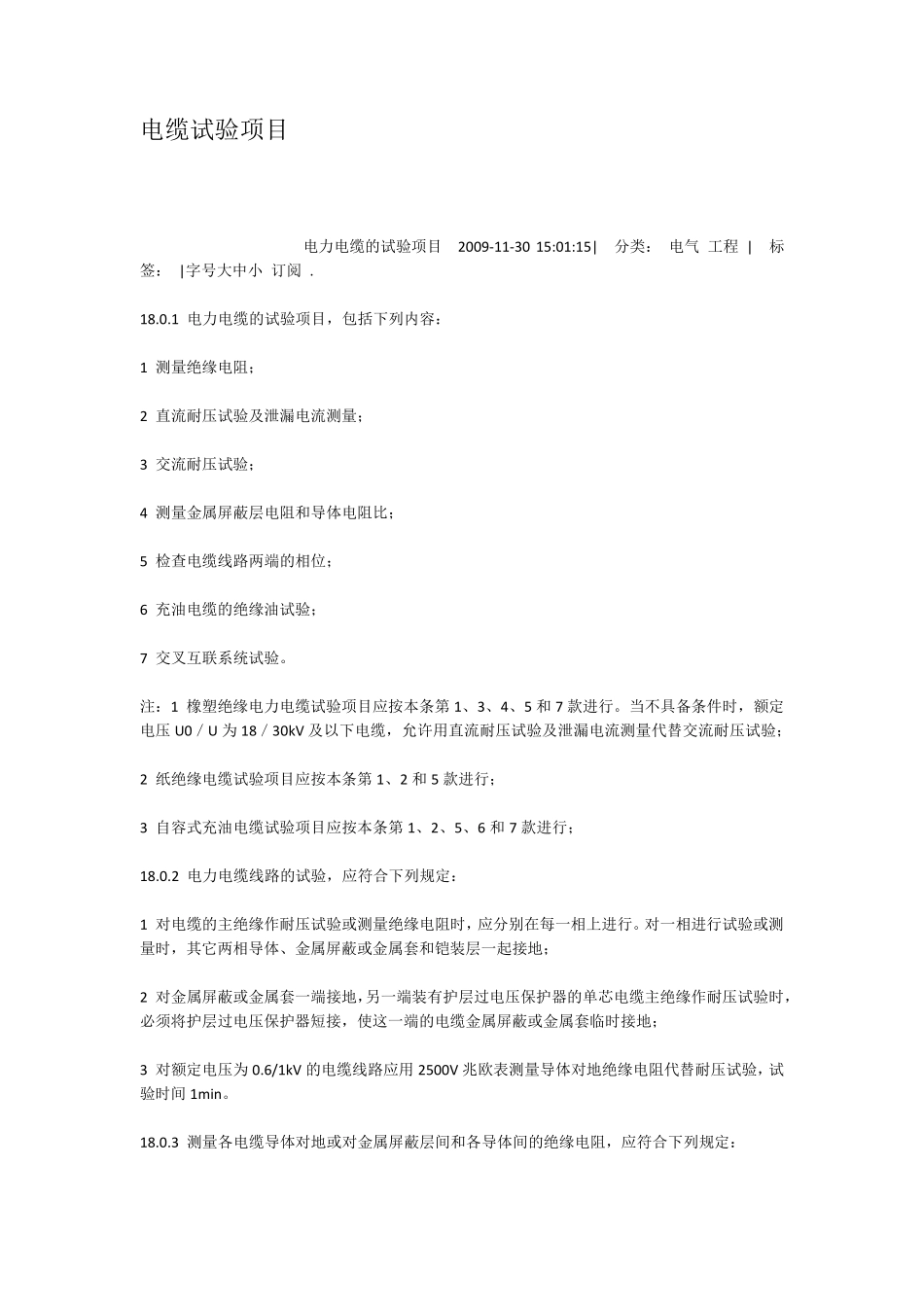

电缆试验项目 电力电缆的试验项目 2009-11-30 15:01:15| 分类： 电气 工程 | 标签： |字号大中小 订阅 . 18.0.1 电力电缆的试验项目，包括下列内容： 1 测量绝缘电阻； 2 直流耐压试验及泄漏电流测量； 3 交流耐压试验； 4 测量金属屏蔽层电阻和导体电阻比； 5 检查电缆线路两端的相位； 6 充油电缆的绝缘油试验； 7 交叉互联系统试验。 注：1 橡塑绝缘电力电缆试验项目应按本条第1、3、4、5 和7 款进行。当不具备条件时，额定电压U0／U 为 18／30kV 及以下电缆，允许用直流耐压试验及泄漏电流测量代替交流耐压试验； 2 纸绝缘电缆试验项目应按本条第1、2 和5 款进行； 3 自容式充油电缆试验项目应按本条第1、2、5、6 和7 款进行； 18.0.2 电力电缆线路的试验，应符合下列规定： 1 对电缆的主绝缘作耐压试验或测量绝缘电阻时，应分别在每一相上进行。对一相进行试验或测量时，其它两相导体、金属屏蔽或金属套和铠装层一起接地； 2 对金属屏蔽或金属套一端接地，另一端装有护层过电压保护器的单芯电缆主绝缘作耐压试验时，必须将护层过电压保护器短接，使这一端的电缆金属屏蔽或金属套临时接地； 3 对额定电压为 0.6/1kV 的电缆线路应用 2500V 兆欧表测量导体对地绝缘电阻代替耐压试验，试验时间 1min。 18.0.3 测量各电缆导体对地或对金属屏蔽层间和各导体间的绝缘电阻，应符合下列规定： 1 耐压试验前后，绝缘电阻测量应无明显变化； 2 橡塑电缆外护套、内衬套的绝缘电阻不低于0.5MΩ /km； 3 测量绝缘用兆欧表的额定电压，宜采用如下等级： 1）0.6/1kV 电缆:用1000V 兆欧表。 2）0.6/1kV 以上电缆:用2500V 兆欧表；6/6kV 及以上电缆也可用5000V 兆欧表。 3）橡塑电缆外护套、内衬套的测量:用500V 兆欧表。 18.0.4 直流耐压试验及泄漏电流测量，应符合下列规定： 1 直流耐压试验电压标准： 1）纸绝缘电缆直流耐压试验电压Ut可采用下式计算， 对于统包绝缘（带绝缘）： Ut =5× (U0 +U)／2 (18.0.4-1) 对于分相屏蔽绝缘： Ut = 5×U0 (18.0.4-2) 试验电压见下表 18.0.4－1 的规定。 表18.0.4－1 纸绝缘电缆直流耐压试验电压标准(KV) 电缆额定电压Uo/U 1.8/3 2.6/3 3.6/6 6/6 6/10 8.7/10 21/35 26/35 直流试验电压 12 17 24 30 40 47 105 130 2）18／30kV 及以下电压等级的橡塑绝缘电缆直流耐压试验电压应按下式计算： Ut ...
