电缆载流量和对照表

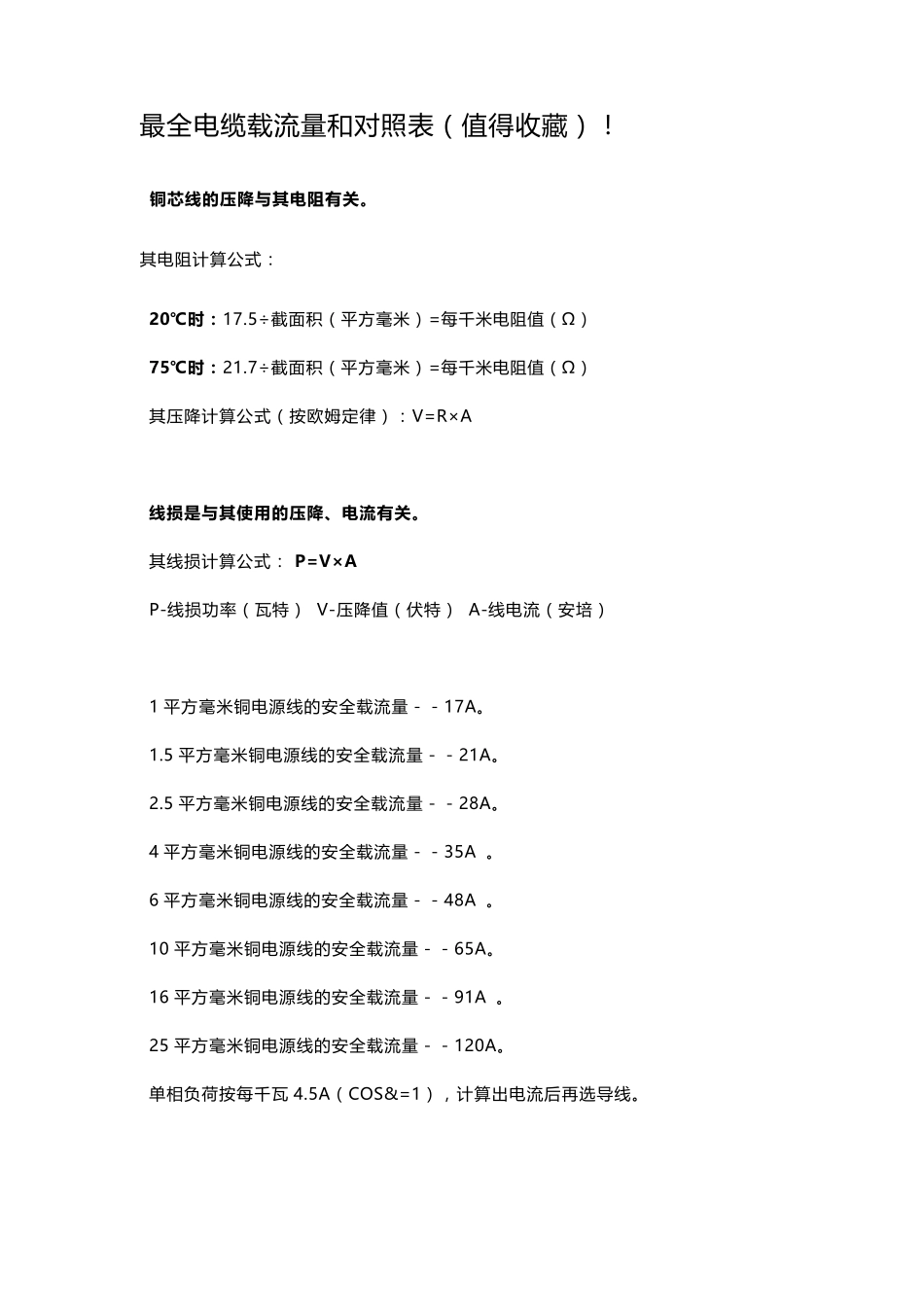

电缆载流量和对照表_第1页
1/20

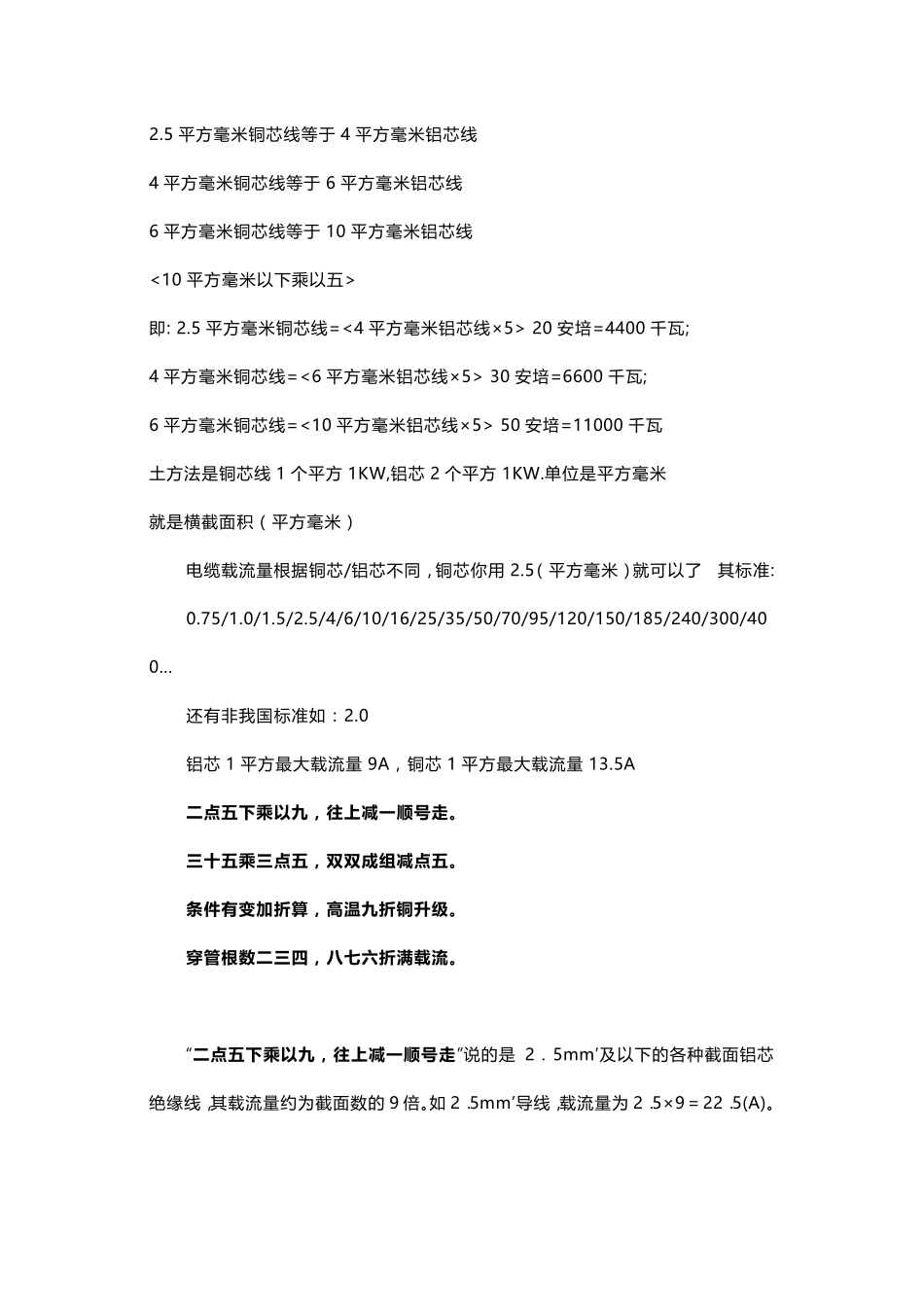

电缆载流量和对照表_第2页
2/20

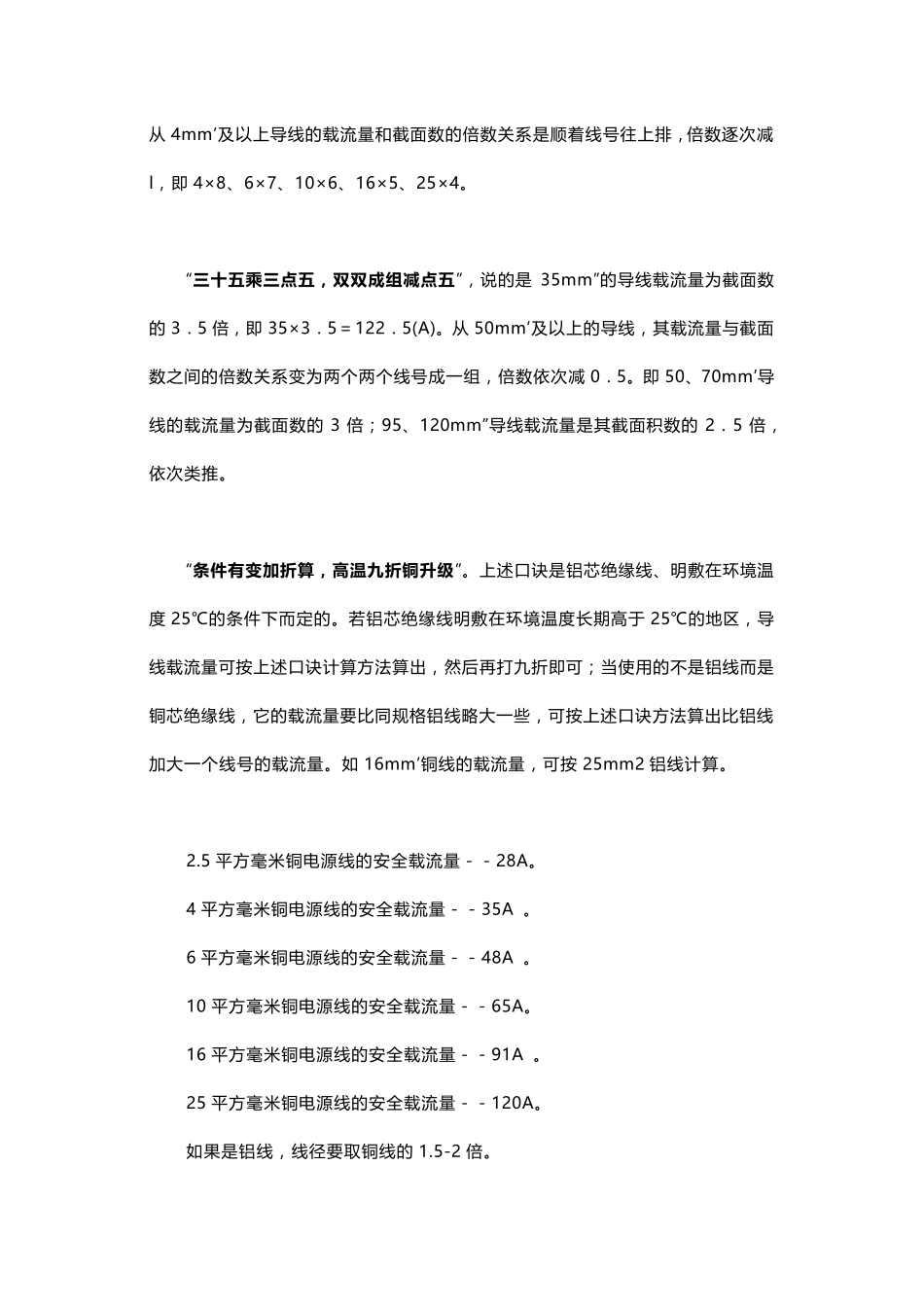

电缆载流量和对照表_第3页
3/20
最 全 电 缆 载 流 量 和 对 照 表 ( 值 得 收 藏 ) ! 铜 芯 线 的 压 降 与 其 电 阻 有 关 。 其 电 阻 计 算 公 式 : 20℃时 : 17.5÷截 面 积 ( 平 方 毫 米 ) =每 千 米 电 阻 值 ( Ω) 75℃时 : 21.7÷截 面 积 ( 平 方 毫 米 ) =每 千 米 电 阻 值 ( Ω) 其 压 降 计 算 公 式 ( 按 欧 姆 定 律 ) : V=R×A 线 损 是 与 其 使 用 的 压 降 、 电 流 有 关 。 其 线 损 计 算 公 式 : P=V× A P-线 损 功 率 ( 瓦 特 ) V-压 降 值 ( 伏 特 ) A-线 电 流 ( 安 培 ) 1 平 方 毫 米 铜 电 源 线 的 安 全 载 流 量 - - 17A。 1.5 平 方 毫 米 铜 电 源 线 的 安 全 载 流 量 - - 21A。 2.5 平 方 毫 米 铜 电 源 线 的 安 全 载 流 量 - - 28A。 4 平 方 毫 米 铜 电 源 线 的 安 全 载 流 量 - - 35A 。 6 平 方 毫 米 铜 电 源 线 的 安 全 载 流 量 - - 48A 。 10 平 方 毫 米 铜 电 源 线 的 安 全 载 流 量 - - 65A。 16 平 方 毫 米 铜 电 源 线 的 安 全 载 流 量 - - 91A 。 25 平 方 毫 米 铜 电 源 线 的 安 全 载 流 量 - - 120A。 单相负荷按 每 千 瓦4.5A( COS&=1) ,计 算 出电 流 后再选导线 。 2.5 平 方 毫 米 铜 芯 线 等 于4 平 方 毫 米 铝 芯 线 4 平 方 毫 米 铜 芯 线 等 于6 平 方 毫 米 铝 芯 线 6 平 方 毫 米 铜 芯 线 等 于10 平 方 毫 米 铝 芯 线 <10 平 方 毫 米 以 下 乘 以 五 > 即 : 2.5 平 方 毫 米 铜 芯 线 =<4 平 方 毫 米 铝 芯 线 ×5> 20 安 培 =4400 千 瓦 ; 4 平 方 毫 米 铜 芯 线 =<6 平 方 毫 米 铝 芯 线 ×5> 30 安 培 =6600 千 瓦 ; 6 平 方 毫 米 铜 芯 线 =<10 平 方 毫 米 铝 芯 线 ×5> 50 安 培 =11000 千 瓦 土 方 法 是 铜 芯 线1 个 平 方1KW,铝 芯2 个 平 方1KW.单 位 是 平 方 毫 米 就 是 横 截 面 积 ( 平 方 毫 米 ) 电 缆 载 ...
