电缆选型手册

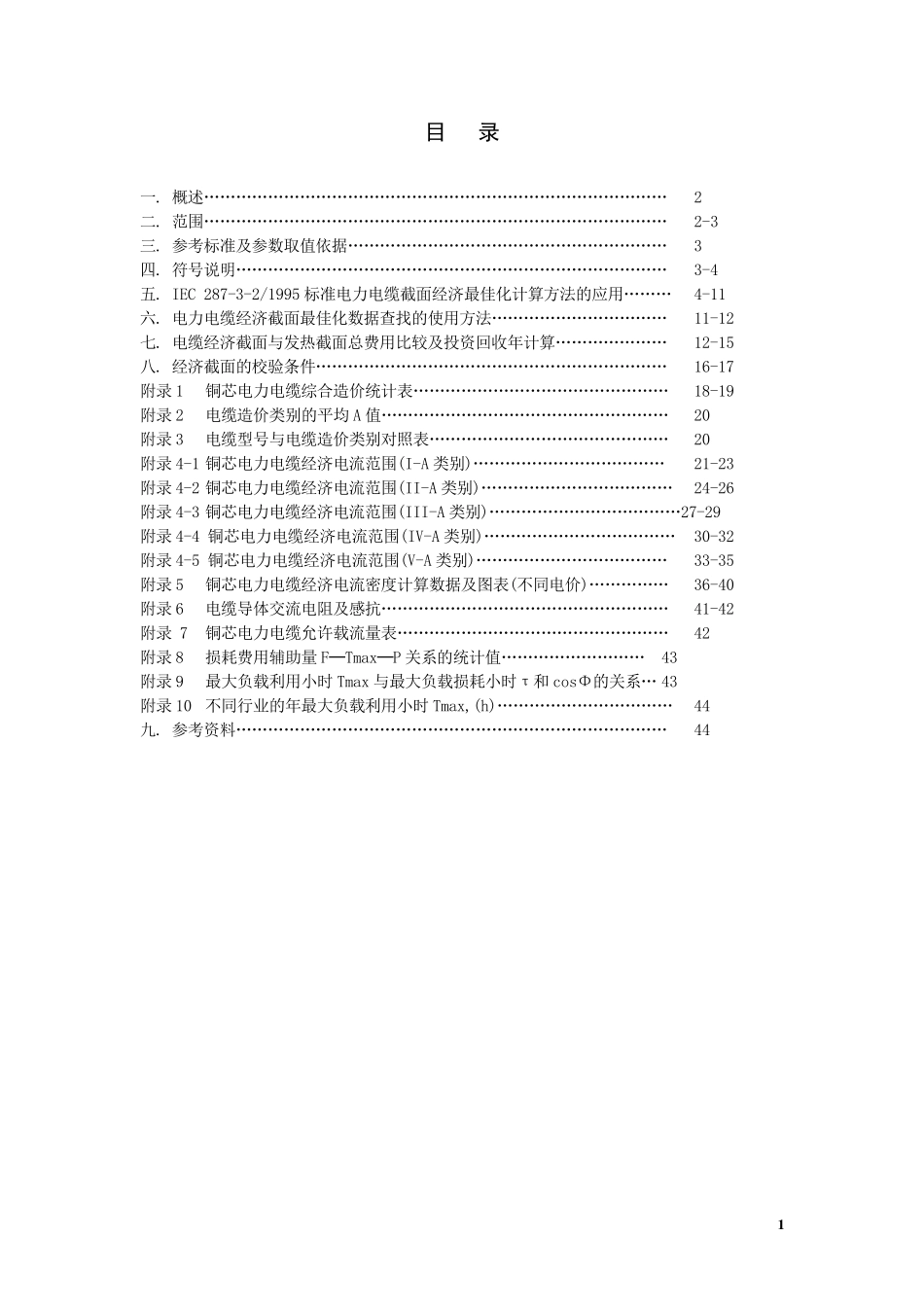

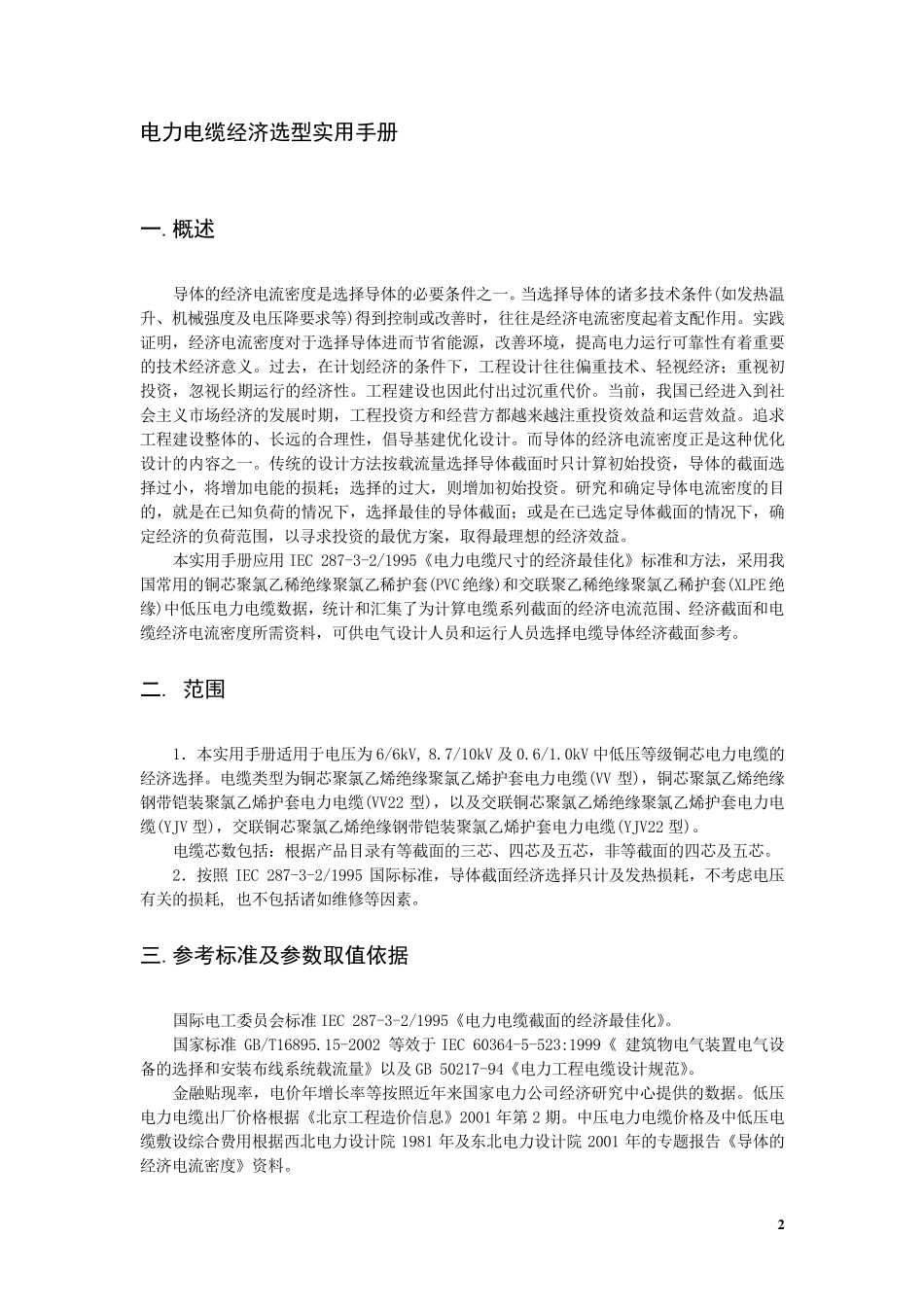

1 目 录 一. 概述…………………………………………………………………………… 2 二. 范围…………………………………………………………………………… 2-3 三. 参考标准及参数取值依据…………………………………………………… 3 四. 符号说明……………………………………………………………………… 3-4 五. IEC 287-3-2/1995 标准电力电缆截面经济最佳化计算方法的应用……… 4-11 六. 电力电缆经济截面最佳化数据查找的使用方法…………………………… 11-12 七. 电缆经济截面与发热截面总费用比较及投资回收年计算………………… 12-15 八. 经济截面的校验条件………………………………………………………… 16-17 附录1 铜芯电力电缆综合造价统计表………………………………………… 18-19 附录2 电缆造价类别的平均A 值……………………………………………… 20 附录3 电缆型号与电缆造价类别对照表……………………………………… 20 附录4-1 铜芯电力电缆经济电流范围(I-A 类别)……………………………… 21-23 附录4-2 铜芯电力电缆经济电流范围(II-A 类别)……………………………… 24-26 附录4-3 铜芯电力电缆经济电流范围(III-A 类别)………………………………27-29 附录4-4 铜芯电力电缆经济电流范围(IV-A 类别)……………………………… 30-32 附录4-5 铜芯电力电缆经济电流范围(V-A 类别)……………………………… 33-35 附录5 铜芯电力电缆经济电流密度计算数据及图表(不同电价)…………… 36-40 附录6 电缆导体交流电阻及感抗……………………………………………… 41-42 附录 7 铜芯电力电缆允许载流量表…………………………………………… 42 附录8 损耗费用辅助量F─Tmax─P 关系的统计值……………………… 43 附录9 最大负载利用小时Tmax 与最大负载损耗小时τ和cosΦ的关系… 43 附录10 不同行业的年最大负载利用小时Tmax,(h)…………………………… 44 九. 参考资料……………………………………………………………………… 44 2 电力电缆经济选型实用手册 一.概述 导体的经济电流密度是选择导体的必要条件之一。当选择导体的诸多技术条件(如发热温升、机械强度及电压降要求等)得到控制或改善时，往往是经济电流密度起着支配作用。实践证明，经济电流密度对于选择导体进而节省能源，改善环境，提高电力运行可靠性有着重要的...
