电缆隐蔽验收资料记录(20种)

电缆隐蔽验收资料记录(20种)_第1页
1/10

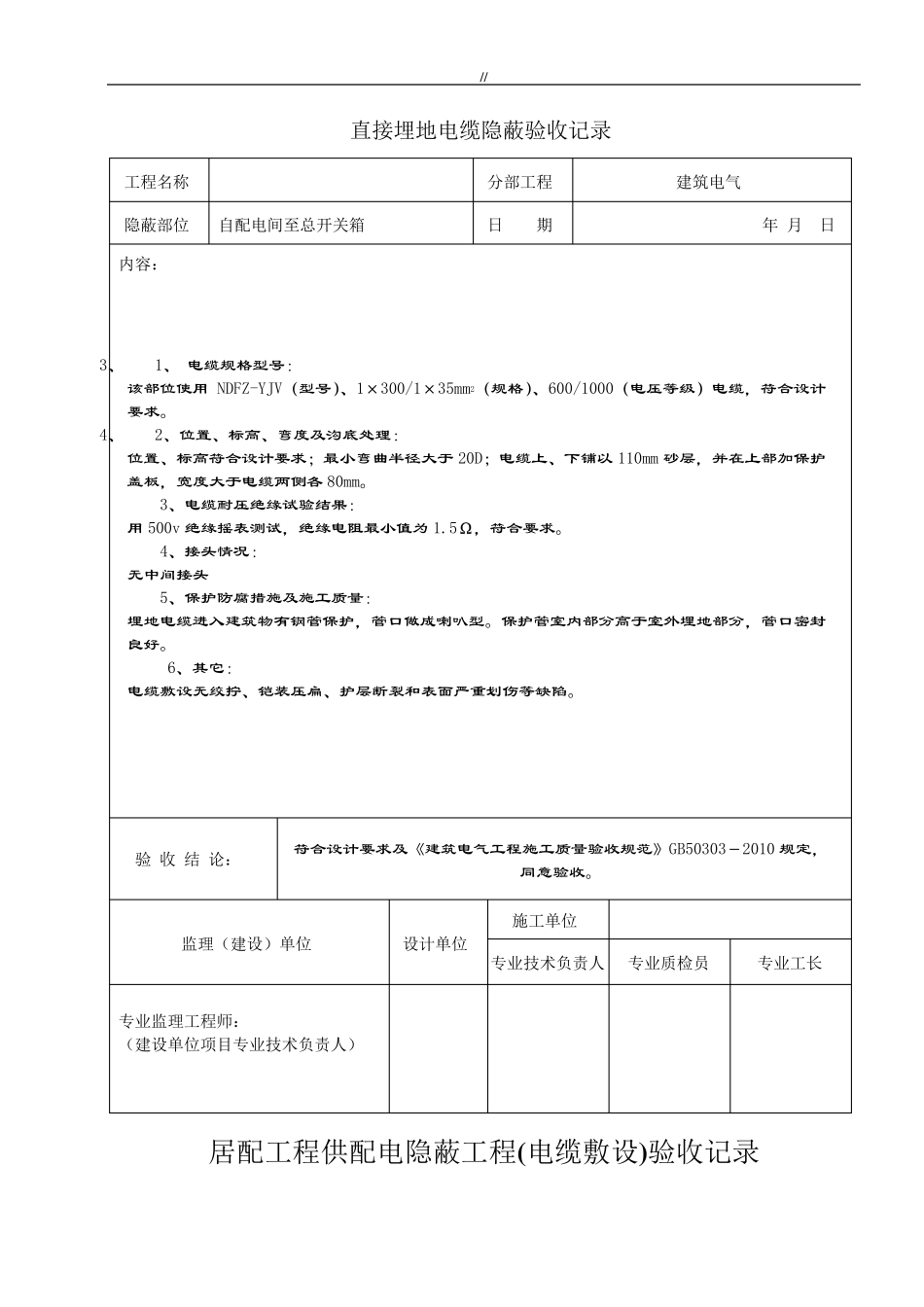

电缆隐蔽验收资料记录(20种)_第2页
2/10
电缆隐蔽验收资料记录(20种)_第3页
3/10
// 直接埋地电缆隐蔽验收记录 工程名称 分部工程 建筑电气 隐蔽部位 自配电间至总开关箱 日 期 年 月 日 内容: 1、 1、 电缆规格型号: 该部位使用NDFZ-YJV(型号)、1×300/1×35mm2(规格)、600/1000(电压等级)电缆,符合设计要求。 2、 2、位置、标高、弯度及沟底处理: 位置、标高符合设计要求;最小弯曲半径大于 20D;电缆上、下铺以 110mm 砂层,并在上部加保护盖板,宽度大于电缆两侧各 80mm。 3、电缆耐压绝缘试验结果: 用500v 绝缘摇表测试,绝缘电阻最小值为 1.5Ω,符合要求。 4、接头情况: 无中间接头 5、保护防腐措施及施工质量: 埋地电缆进入建筑物有钢管保护,管口做成喇叭型。保护管室内部分高于室外埋地部分,管口密封良好。 6、其它: 电缆敷设无绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。 验 收 结 论: 符合设计要求及《建筑电气工程施工质量验收规范》GB50303-2010 规定, 同意验收。 监理(建设)单位 设计单位 施工单位 专业技术负责人 专业质检员 专业工长 专业监理工程师: (建设单位项目专业技术负责人) // 直接埋地电缆隐蔽验收记录 工程名称 分部工程 建筑电气 隐蔽部位 自配电间至总开关箱 日 期 年 月 日 内容: 3、 1、 电缆规格型号: 该部位使用NDFZ-YJV(型号)、1×300/1×35mm2(规格)、600/1000(电压等级)电缆,符合设计要求。 4、 2、位置、标高、弯度及沟底处理: 位置、标高符合设计要求;最小弯曲半径大于 20D;电缆上、下铺以 110mm 砂层,并在上部加保护盖板,宽度大于电缆两侧各 80mm。 3、电缆耐压绝缘试验结果: 用500v 绝缘摇表测试,绝缘电阻最小值为 1.5Ω,符合要求。 4、接头情况: 无中间接头 5、保护防腐措施及施工质量: 埋地电缆进入建筑物有钢管保护,管口做成喇叭型。保护管室内部分高于室外埋地部分,管口密封良好。 6、其它: 电缆敷设无绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。 验 收 结 论: 符合设计要求及《建筑电气工程施工质量验收规范》GB50303-2010 规定, 同意验收。 监理(建设)单位 设计单位 施工单位 专业技术负责人 专业质检员 专业工长 专业监理工程师: (建设单位项目专业技术负责人) 居配工程供配电隐蔽工程(电缆敷设)验收记录 // 验--4 --3 // 工 程 名 称 日期 施 工 单 位 线路名 称 验收项目 质量要求 验...
