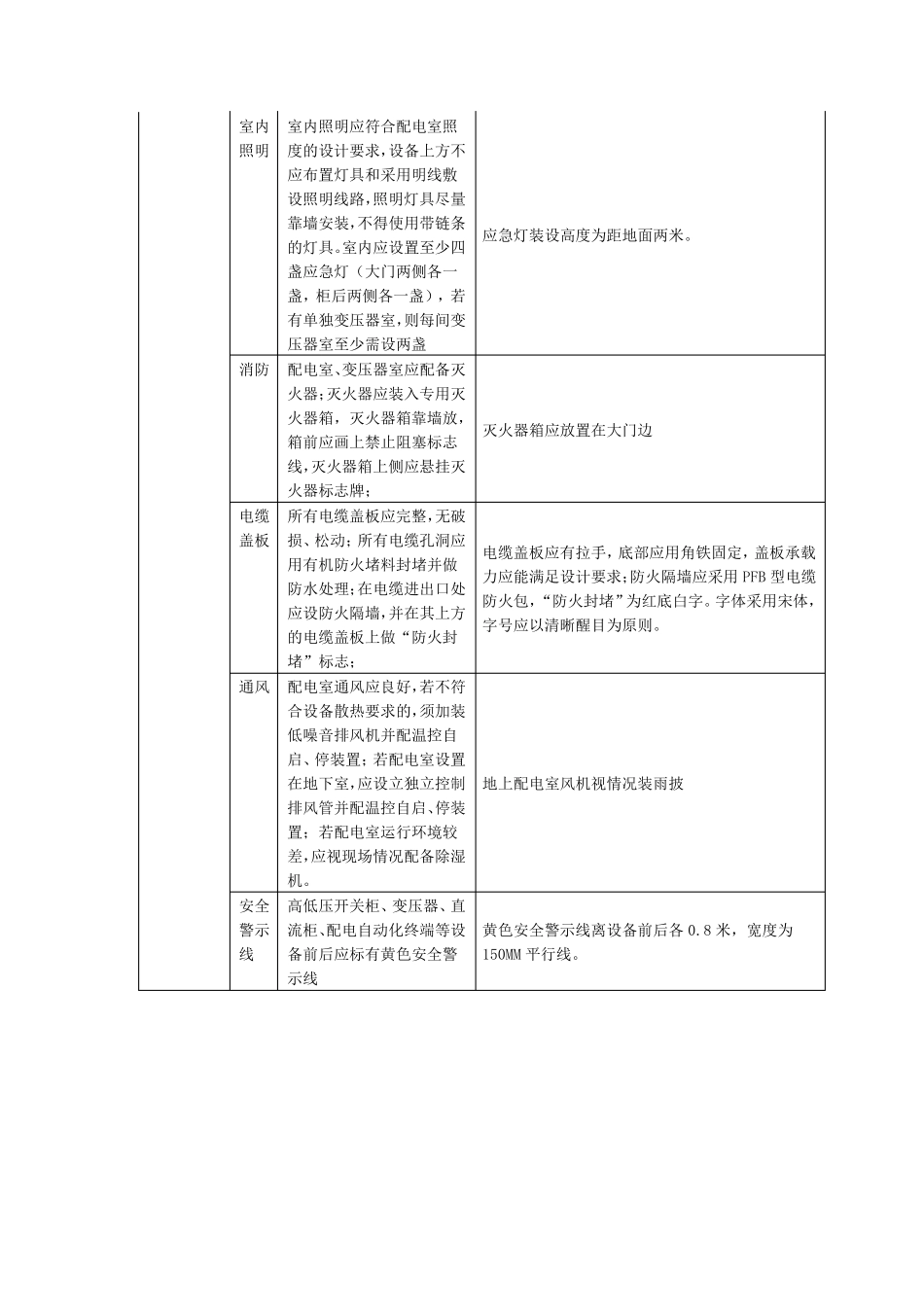

电网10kV 及以下配电网现场规范化建设标准 一、 电网10kV 及以下配电网现场规范化建设标准 类别 类别 项 目 配置规范 开 关 站 开闭所 配电站 配电室 门 配电室一般情况应设两个甲级防火门（一大一小）并向外开启，大门使用门栓挂锁，所有门应有不低于0.4米高的防止动物板。大门上应有不锈钢材料制作，并带有国家电网公司标志的站名牌。 所有门（含防止动物板）关上后缝隙不大于0.5cm， 大门尺寸：270cm*150cm＊4~5cm 颜色：银灰色 小门尺寸：270cm*120cm＊4~5cm 颜色：银灰色 站名牌规格：50×35cm，不锈钢板制作，并带有国家电网公司标志。 防止动物板为塑料、金属或木板制作，安装方式为插入式，防小动物板上部刷防止绊跤线标志 门前标示 配电室门前地面上应画上禁止阻塞的标志线，所有门上醒目位置应悬挂（张贴）“禁止烟火”、“未经许可 不得入内” 、“必须带安全帽”、“注意通风”等安全标识牌并以此排序；侧门应悬挂（张贴）“紧急出口”等安全标识牌； 禁止阻塞线为黄色条宽100mm,间隔100mm； “禁止烟火”、“未经许可 不得入内” 、“必须带安全帽”、“注意通风”安全标识牌子规格为200*160mm, “紧急出口”规格为 350*300mm； 窗户 窗户应采 用塑钢窗，窗外侧加 装不锈钢网窗、不锈钢防盗 窗，门窗应紧密 不留 缝隙 不锈钢网为(5*5mm)窗 墙 及地面 配电室的内墙 表 面应粉 刷白 色防水 涂 料，地面应铺 防滑 瓷 地砖 或在 打 平 的水 泥地上涂 耐 磨 涂 料。 所用水 泥 标号 不小于C20 屋 顶及四周 配电室屋 顶 及各 面墙 壁 不应有渗 水 ，配电室不得有排水 管 、排污 管 ；排水 （污 }管 不得从 配电盘 顶 部穿 越 接 地 接 地外露 部分 应涂 刷黄绿相 间的标志，应设置两点 以上接 地，测 量 处 应使用螺 栓连 接 ，并做 成 拱 形 ，便 于打开测 量 接 地电阻要 求 ：配电室不大于4 欧 ，动力 箱 不大于10 欧 ；明 敷 接 地线应涂 以用15~100mm 宽度 相 等的黄色和 绿 色相 间的条纹 室内照明 室内照明应符合配电室照度的设计要求，设备上方不应布置灯具和采用明线敷设照明线路，照明灯具尽量靠墙安装，不得使用带链条的灯具。室内应设置至少四盏应急灯（大门两侧各一盏，柜后两侧各一盏），若有单独变压器室，则每间变压器室至少需设两盏 应急灯装设高度为距地面两米。 消防 配电室...
