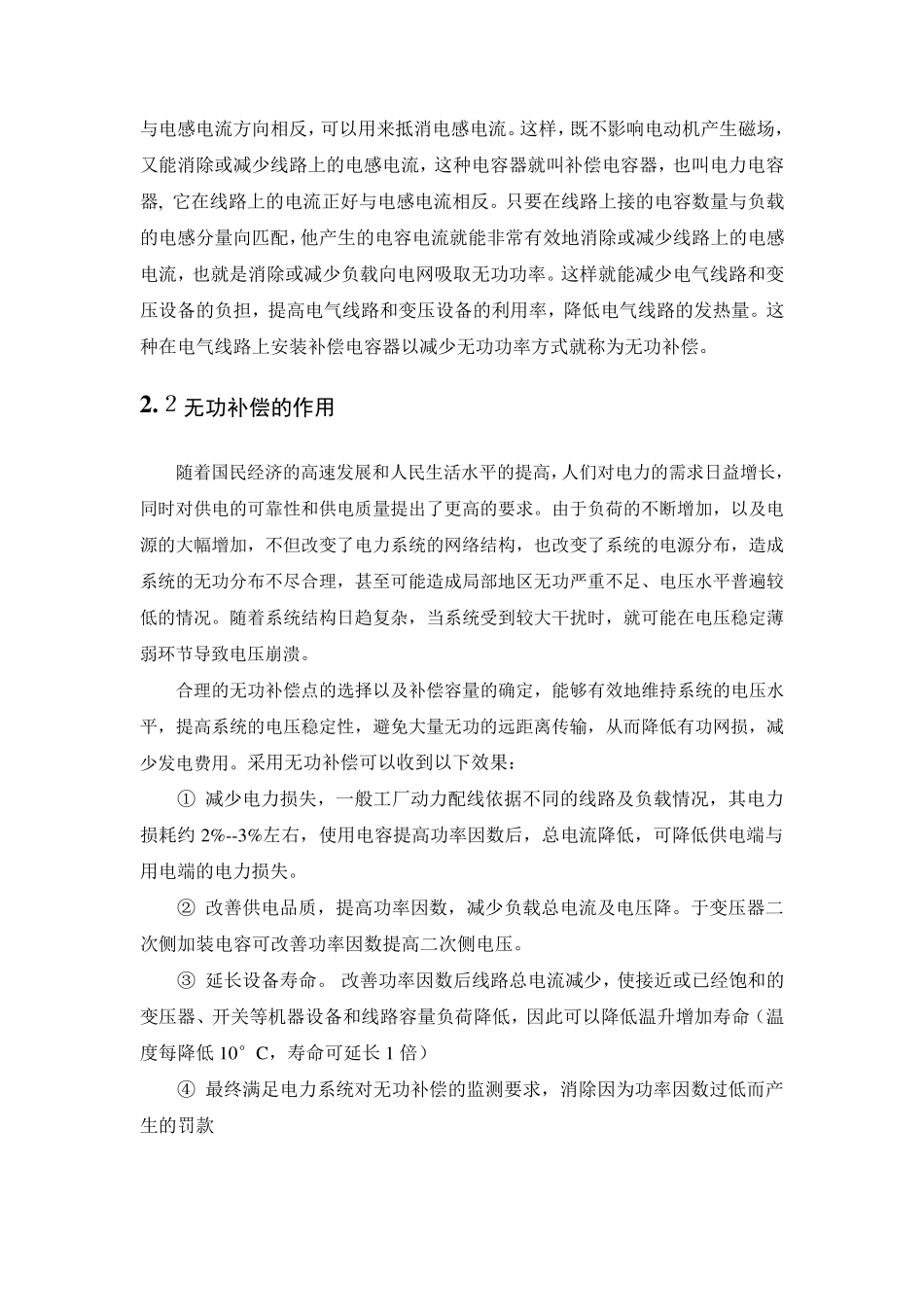

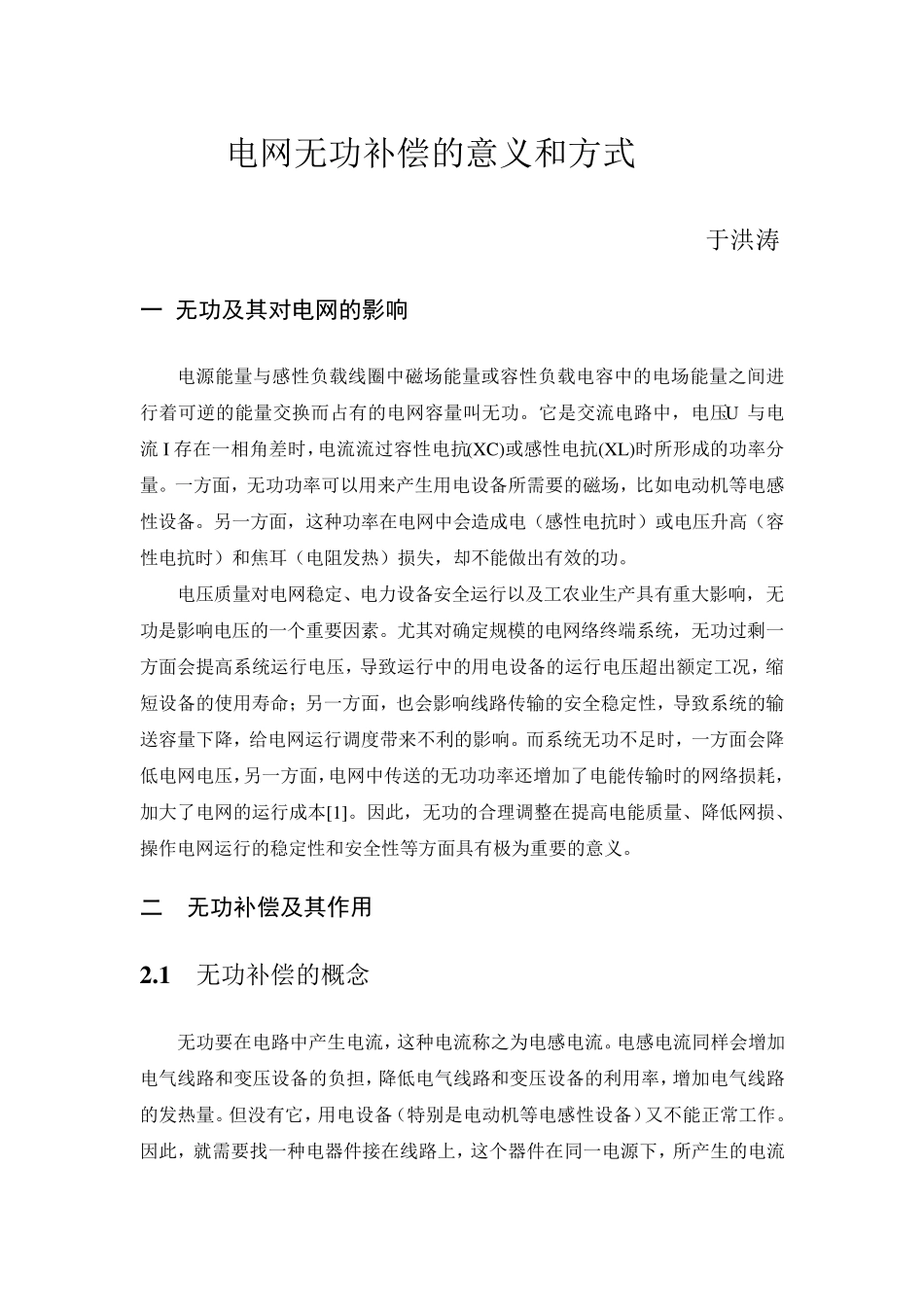

电网无功补偿的意义和方式 于洪涛 一 无功及其对电网的影响 电源能量与感性负载线圈中磁场能量或容性负载电容中的电场能量之间进行着可逆的能量交换而占有的电网容量叫无功。它是交流电路中，电压U 与电流I 存在一相角差时，电流流过容性电抗(XC)或感性电抗(XL)时所形成的功率分量。一方面，无功功率可以用来产生用电设备所需要的磁场，比如电动机等电感性设备。另一方面，这种功率在电网中会造成电（感性电抗时）或电压升高（容性电抗时）和焦耳（电阻发热）损失，却不能做出有效的功。 电压质量对电网稳定、电力设备安全运行以及工农业生产具有重大影响，无功是影响电压的一个重要因素。尤其对确定规模的电网络终端系统，无功过剩一方面会提高系统运行电压，导致运行中的用电设备的运行电压超出额定工况，缩短设备的使用寿命；另一方面，也会影响线路传输的安全稳定性，导致系统的输送容量下降，给电网运行调度带来不利的影响。而系统无功不足时，一方面会降低电网电压，另一方面，电网中传送的无功功率还增加了 电能传输时的网络损耗 ，加大了 电网的运行成本 [1]。因此 ，无功的合 理 调整 在提高电能质量、降低网损、操 作 电网运行的稳定性和安全性等方面具有极 为 重要的意义。 二 无功补偿及其作用 2 .1 无功补偿的概 念 无功要在电路中产生电流，这种电流称 之为 电感电流。电感电流同 样 会增加电气 线路和变 压设备的负担 ，降低电气 线路和变 压设备的利用率，增加电气 线路的发热量。但 没 有它，用电设备（特 别 是电动机等电感性设备）又 不能正 常 工作 。因此 ，就 需要找 一种电器 件 接 在线路上 ，这个器 件 在同 一电源下，所产生的电流与 电 感 电 流 方 向 相 反 ， 可 以 用 来 抵 消 电 感 电 流 。 这 样 ， 既 不 影 响 电 动 机 产 生 磁 场 ，又 能 消 除 或 减 少 线 路 上 的 电 感 电 流 ， 这 种 电 容 器 就 叫 补 偿 电 容 器 ， 也 叫 电 力 电 容器 , 它 在 线 路 上 的 电 流 正 好 与 电 感 电 流 相 反 。 只 要 在 线 路 上 接 的 电 容 数 量 与 负 载的 电 感 分 量 向 匹 配 ，他 产 生 的 电 容 电 流 就 能 非 常 有 效 地 消 除 或 减 少 线 路 上 的 电 感电 流 ， 也 就 是 消 除 或...
