电网设备通用模型命名规范

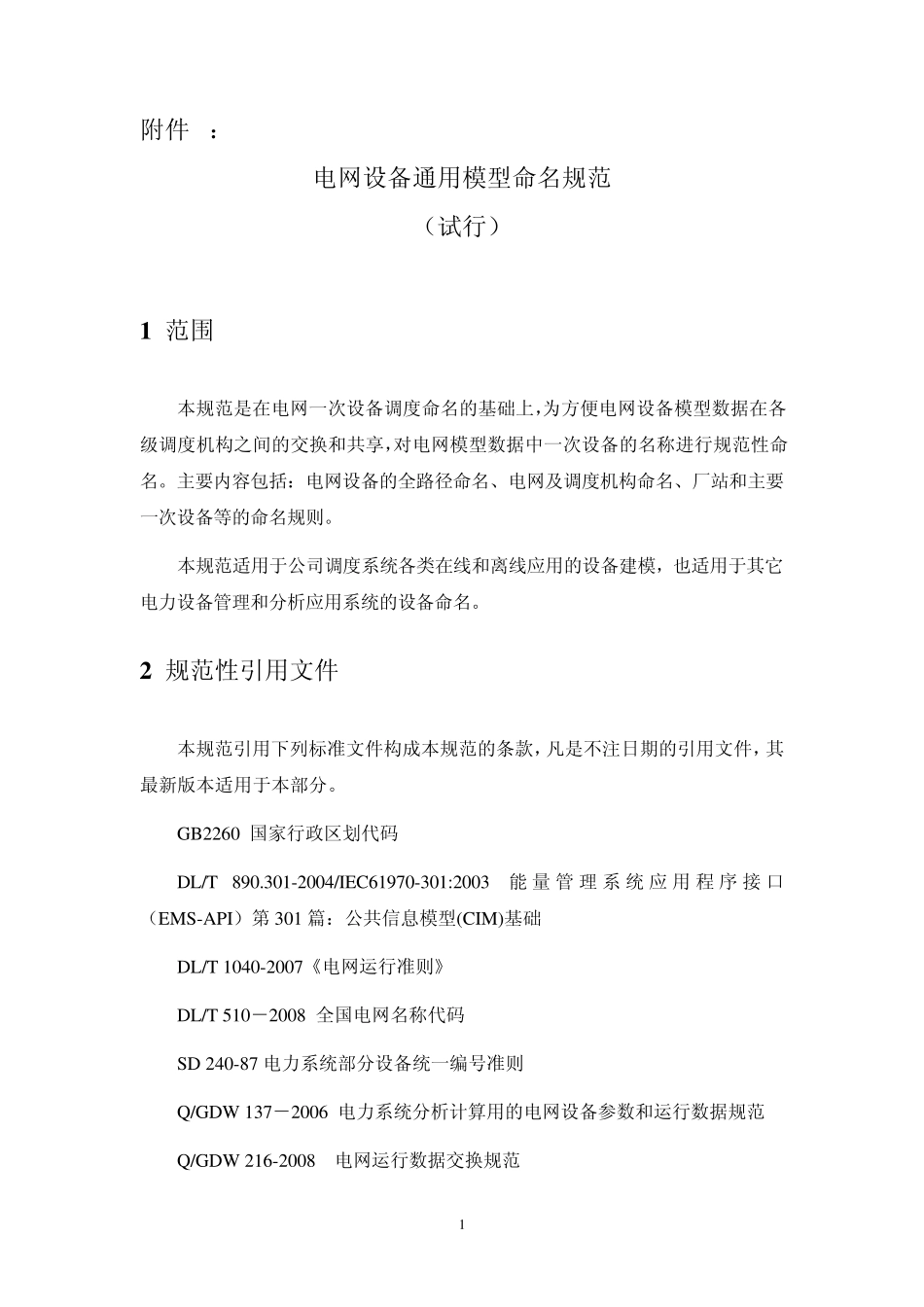

1 附件1： 电网设备通用模型命名规范 （试行） 1 范围 本规范是在电网一次设备调度命名的基础上，为方便电网设备模型数据在各级调度机构之间的交换和共享，对电网模型数据中一次设备的名称进行规范性命名。主要内容包括：电网设备的全路径命名、电网及调度机构命名、厂站和主要一次设备等的命名规则。 本规范适用于公司调度系统各类在线和离线应用的设备建模，也适用于其它电力设备管理和分析应用系统的设备命名。 2 规范性引用文件 本规范引用下列标准文件构成本规范的条款，凡是不注日期的引用文件，其最新版本适用于本部分。 GB2260 国家行政区划代码 DL/T 890.301-2004/IEC61970-301:2003 能 量 管 理 系 统 应 用程 序 接 口（EMS-API）第 301 篇：公共信息模型(CIM)基础 DL/T 1040-2007《电网运行准则》 DL/T 510－2008 全国电网名称代码 SD 240-87 电力系统部分设备统一编号准则 Q/GDW 137－2006 电力系统分析计算用的电网设备参数和运行数据规范 Q/GDW 216-2008 电网运行数据交换规范 2 Q/GDW 215-2008 电力系统数据标记语言―E 语言规范 国家电网公司电力通信网络资源命名规范 调度生产管理系统基础数据规范 电力系统特高压部分设备统一编号准则 3 术语 电网设备的基本名称：直接采用调度系统的统一命名体系，按调度发文所确定的调度关系和设备命名、编号。 设备的路径名称：按照组合规则对设备所属的电网、厂站和电压等级等属性的描述。 设备的全路径名称：用于交换和访问的电网一次设备的完整名称，即设备的路径名和设备的基本名称的组合，确保其在系统范围内的唯一性。 CIM：Common Information Model 公共信息模型。 4 电网设备全路径名称 电力系统各应用系统和功能之间、各级调度之间和电力公司之间需要交互大量的电网模型、参数、图形、实时数据等，数据的有效交换和共享，很大程度上依赖于其设备名称的唯一性和稳定性。 电网设备全路径命名结构如下： 电 网 .厂 站 线 /电 压 .间 隔 .设 备 /部 件.属性 其中：  带下划线的部分为名称项，小数点“.”和正斜线 “/”为分隔符。  “电网”指设备所属调度机构对应的电网的名称，电网可分多层描述，当一个厂站内的设备分属不同调度机构时，站内所有设备对应的电网名 3 称应一致，如没有特别指明，选取最高级别的调度机构对应的电网名称。  “厂站线”指所描述的发电厂或变电站或输配电线...
