电能计量规程对比

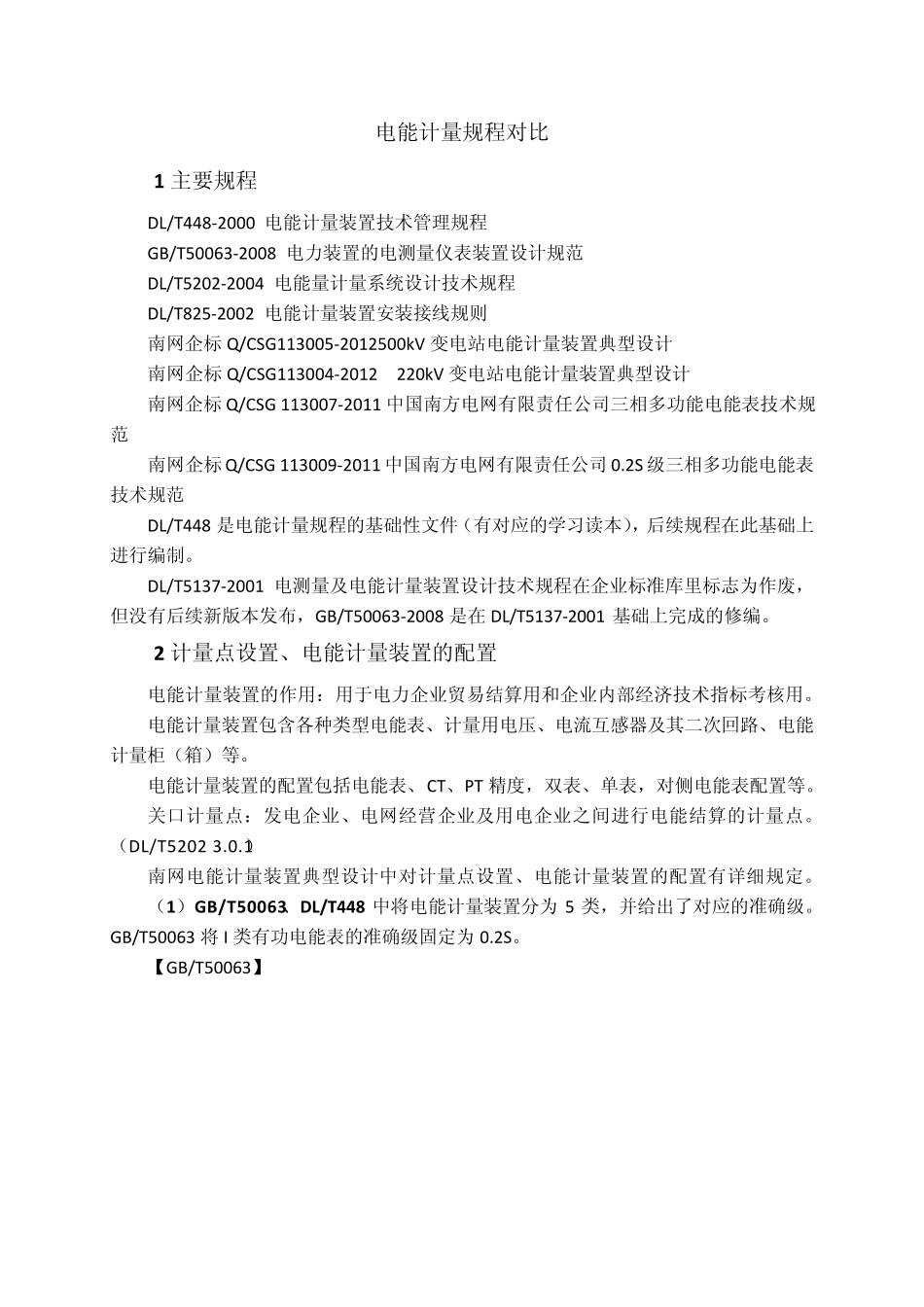

电能计量规程对比 1 主要规程 DL/T448-2000 电能计量装置技术管理规程 GB/T50063-2008 电力装置的电测量仪表装置设计规范 DL/T5202-2004 电能量计量系统设计技术规程 DL/T825-2002 电能计量装置安装接线规则 南网企标Q/CSG113005-2012500kV 变电站电能计量装置典型设计 南网企标Q/CSG113004-2012 220kV 变电站电能计量装置典型设计 南网企标Q/CSG 113007-2011 中国南方电网有限责任公司三相多功能电能表技术规范 南网企标Q/CSG 113009-2011 中国南方电网有限责任公司0.2S 级三相多功能电能表技术规范 DL/T448 是电能计量规程的基础性文件（有对应的学习读本），后续规程在此基础上进行编制。 DL/T5137-2001 电测量及电能计量装置设计技术规程在企业标准库里标志为作废，但没有后续新版本发布，GB/T50063-2008 是在DL/T5137-2001 基础上完成的修编。 2 计量点设置、电能计量装置的配置 电能计量装置的作用：用于电力企业贸易结算用和企业内部经济技术指标考核用。 电能计量装置包含各种类型电能表、计量用电压、电流互感器及其二次回路、电能计量柜（箱）等。 电能计量装置的配置包括电能表、CT、PT 精度，双表、单表，对侧电能表配置等。 关口计量点：发电企业、电网经营企业及用电企业之间进行电能结算的计量点。（DL/T5202 3.0.1） 南网电能计量装置典型设计中对计量点设置、电能计量装置的配置有详细规定。 （1）GB/T50063、DL/T448 中将电能计量装置分为5 类，并给出了对应的准确级。GB/T50063 将 I 类有功电能表的准确级固定为0.2S。 【GB/T50063】 【DL/T448】 GB/T50063 4.2 规定了有功、无功计量点的设置原则： （2）DL/T5202 规定了关口计量点设置、电能计量装置的配置，与 GB/T50063 表述形式不同但原则基本一致： 3 电能计量装置的接线方式 （1）电力系统的中性点接地方式 DL/T448 按中性点绝缘系统、非中性点绝缘系统（包括共振接地系统和中性点接地系统）分类。 GB/T50063、DL/T825 按中性点有效接地系统、中性点非有效接地系统分类。 相对而言，按中性点绝缘系统、非中性点绝缘系统分类更好操作。 （2）电能计量装置的接线方式 【南网电能计量装置典型设计】 4.2 除非 CT 只有两相，否则都采用三相四线电能表。 5.6.1.4 计量用电流互感器的二次接线均应采用分相接线方式。 【DL/T448】 【DL/T448 学习读本】 在中性点绝缘系统中，三相电流是平衡的，用三相...
