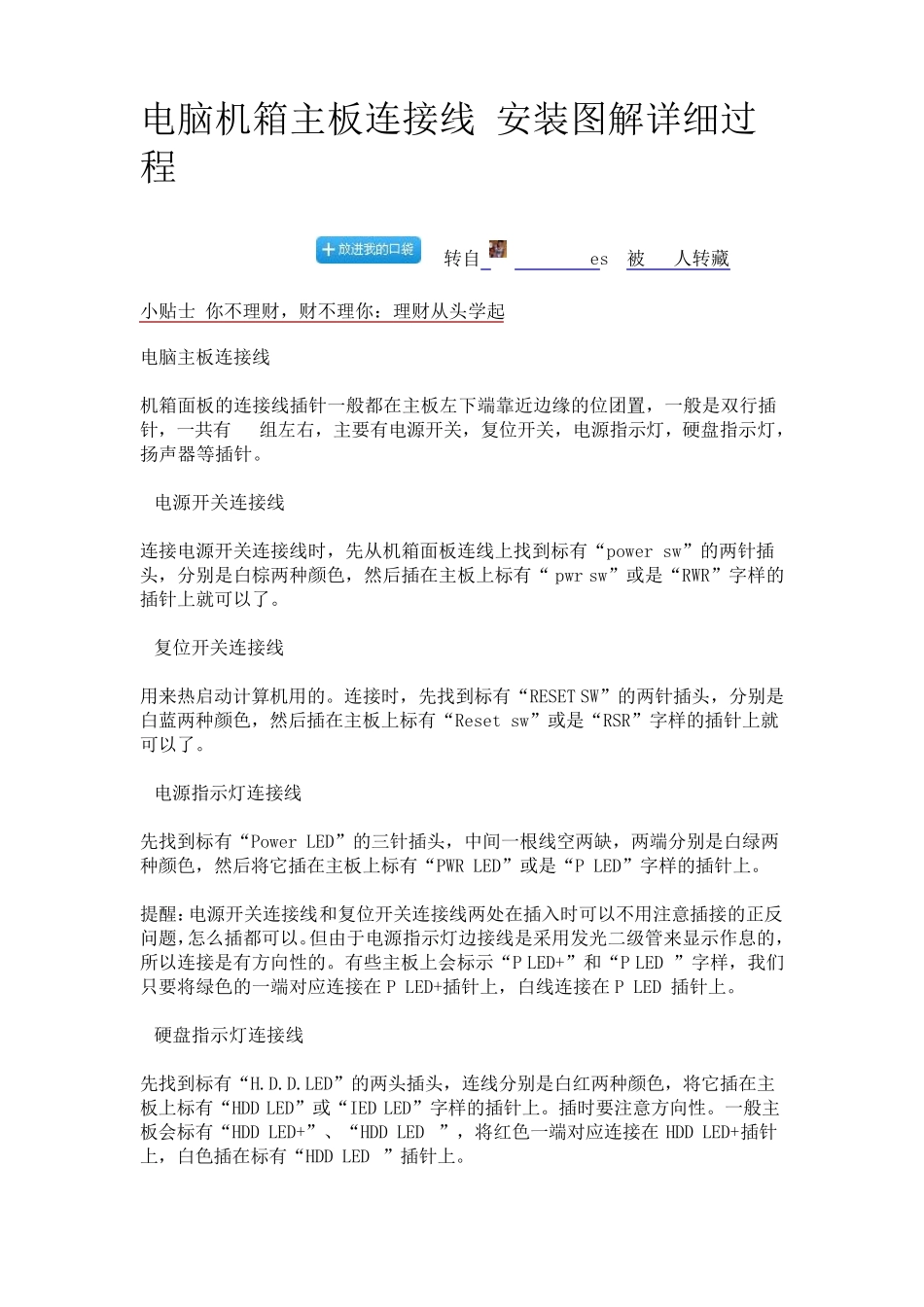

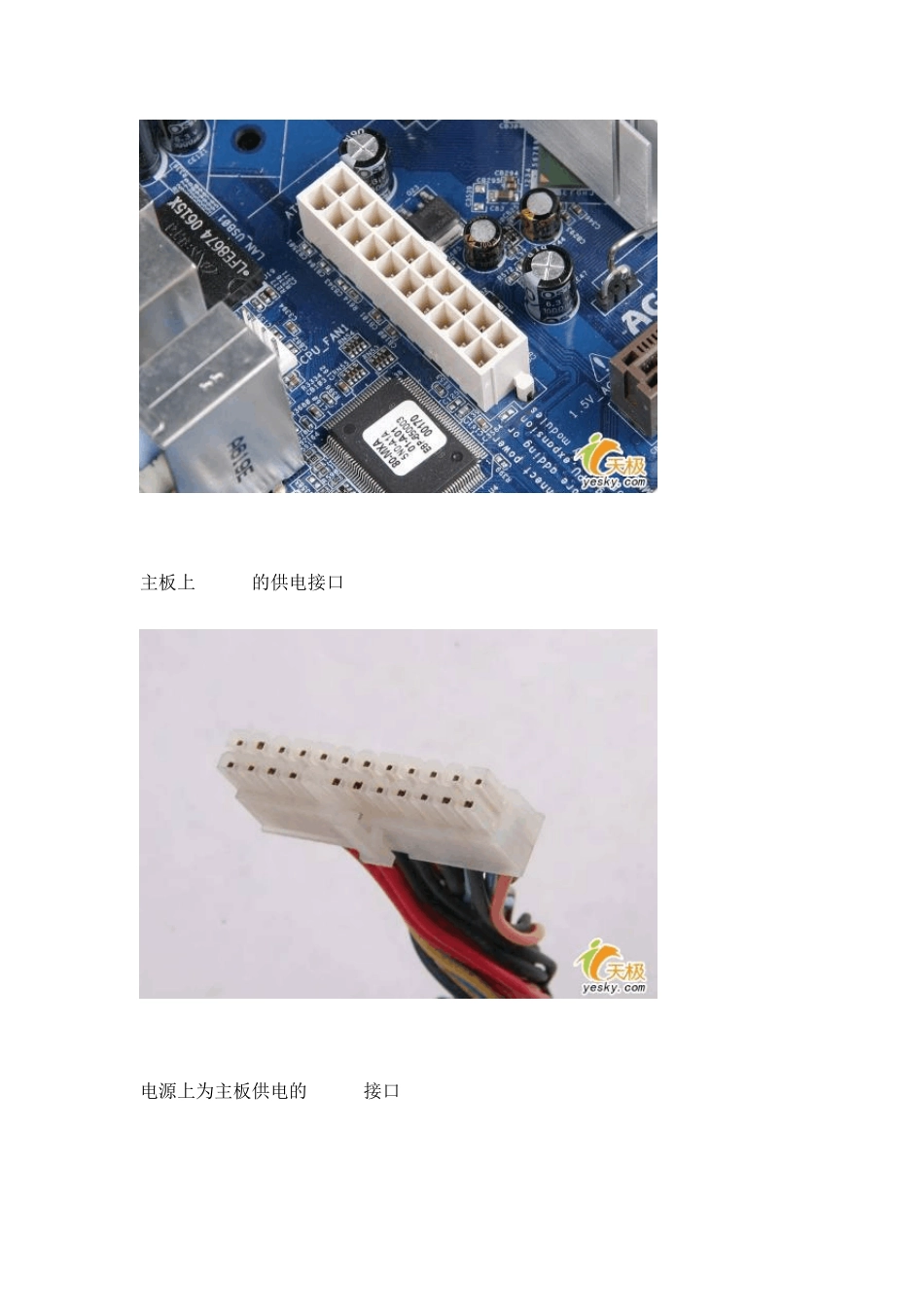

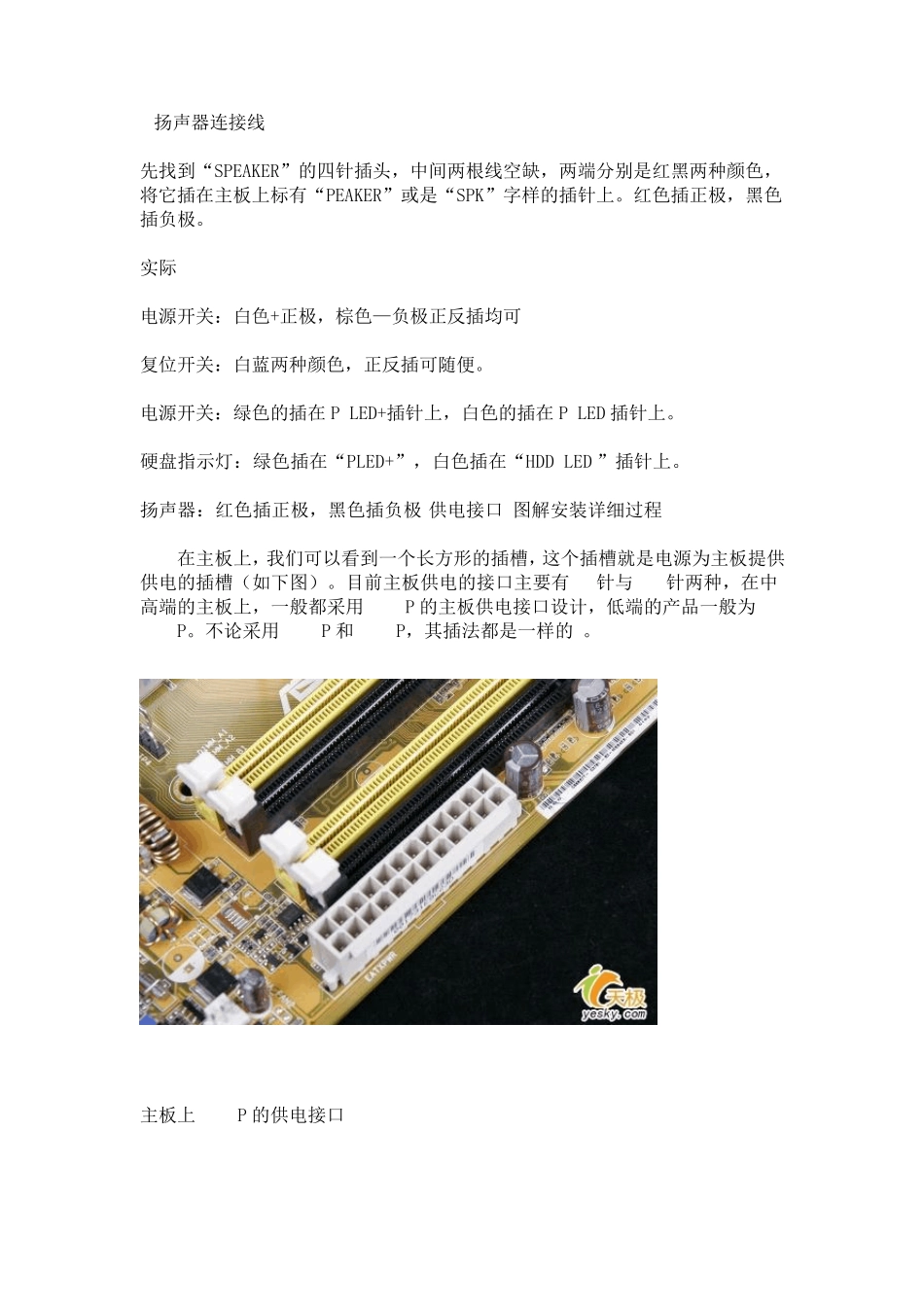

电脑机箱主板连接线 安装图解详细过程 2009-02-24 15:59:21 转自 360yes360 | 被20人转藏 小贴士:你不理财，财不理你：理财从头学起 电脑主板连接线 机箱面板的连接线插针一般都在主板左下端靠近边缘的位团置，一般是双行插针，一共有10组左右，主要有电源开关，复位开关，电源指示灯，硬盘指示灯，扬声器等插针。 1电源开关连接线 连接电源开关连接线时，先从机箱面板连线上找到标有“power sw”的两针插头，分别是白棕两种颜色，然后插在主板上标有“ pwr sw”或是“RWR”字样的插针上就可以了。 2复位开关连接线 用来热启动计算机用的。连接时，先找到标有“RESET SW”的两针插头，分别是白蓝两种颜色，然后插在主板上标有“Reset sw”或是“RSR”字样的插针上就可以了。 3电源指示灯连接线 先找到标有“Power LED”的三针插头，中间一根线空两缺，两端分别是白绿两种颜色，然后将它插在主板上标有“PWR LED”或是“P LED”字样的插针上。 提醒：电源开关连接线和复位开关连接线两处在插入时可以不用注意插接的正反问题，怎么插都可以。但由于电源指示灯边接线是采用发光二级管来显示作息的，所以连接是有方向性的。有些主板上会标示“P LED+”和“P LED-”字样，我们只要将绿色的一端对应连接在P LED+插针上，白线连接在P LED-插针上。 4硬盘指示灯连接线 先找到标有“H.D.D.LED”的两头插头，连线分别是白红两种颜色，将它插在主板上标有“HDD LED”或“IED LED”字样的插针上。插时要注意方向性。一般主板会标有“HDD LED+”、“HDD LED -”，将红色一端对应连接在HDD LED+插针上，白色插在标有“HDD LED -”插针上。 5扬声器连接线 先找到“SPEAKER”的四针插头，中间两根线空缺，两端分别是红黑两种颜色，将它插在主板上标有“PEAKER”或是“SPK”字样的插针上。红色插正极，黑色插负极。 实际 电源开关：白色+正极，棕色—负极正反插均可 复位开关：白蓝两种颜色，正反插可随便。 电源开关：绿色的插在P LED+插针上，白色的插在P LED 插针上。 硬盘指示灯：绿色插在“PLED+”，白色插在“HDD LED-”插针上。 扬声器：红色插正极，黑色插负极 供电接口 图解安装详细过程 在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）。目前主板供电的接口主要有24针与 20针两种，在中高端的主板上，一般都采用 24PIN的主板供电接口设计，低端的产品...
