电脑横机的编织原理

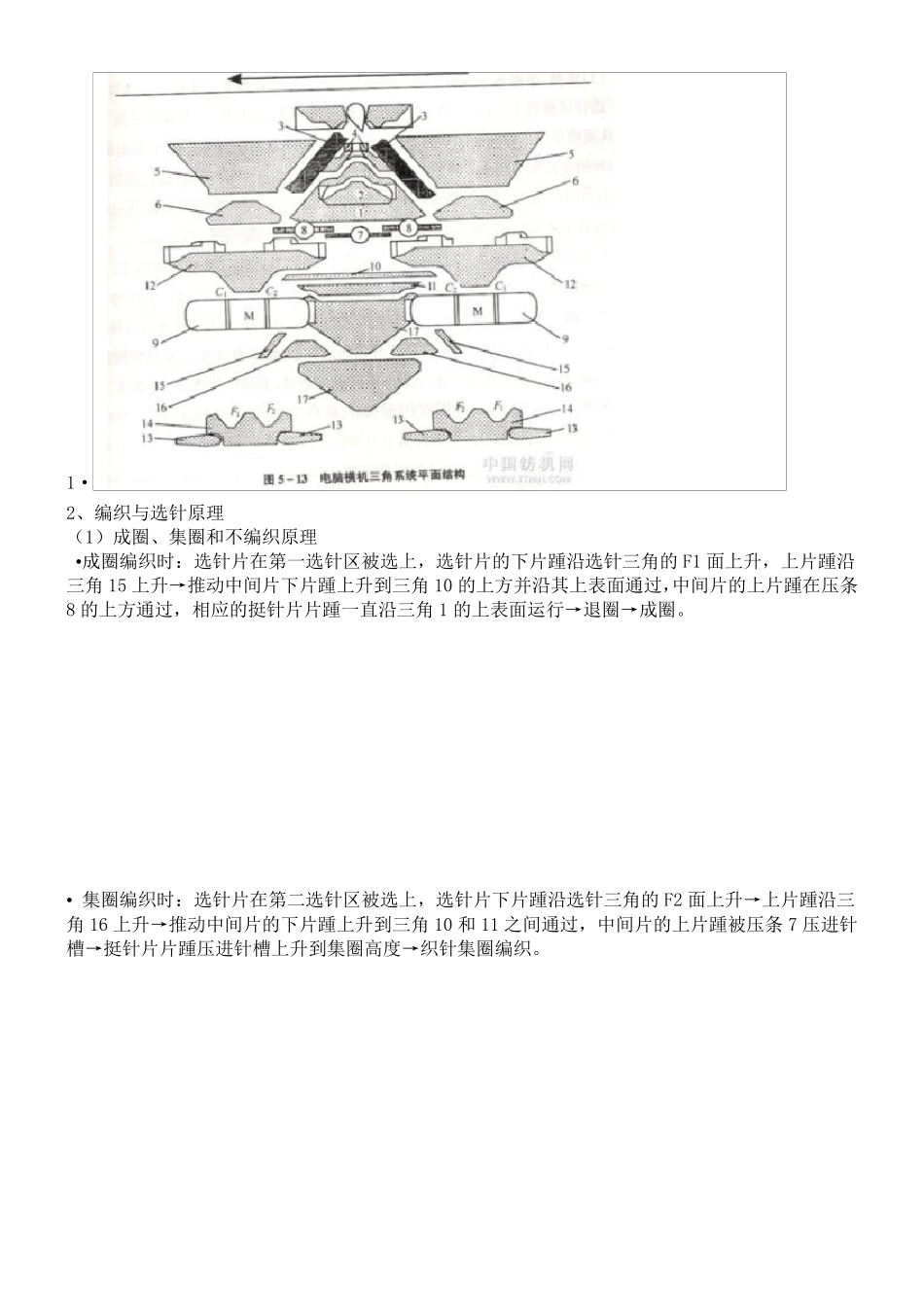

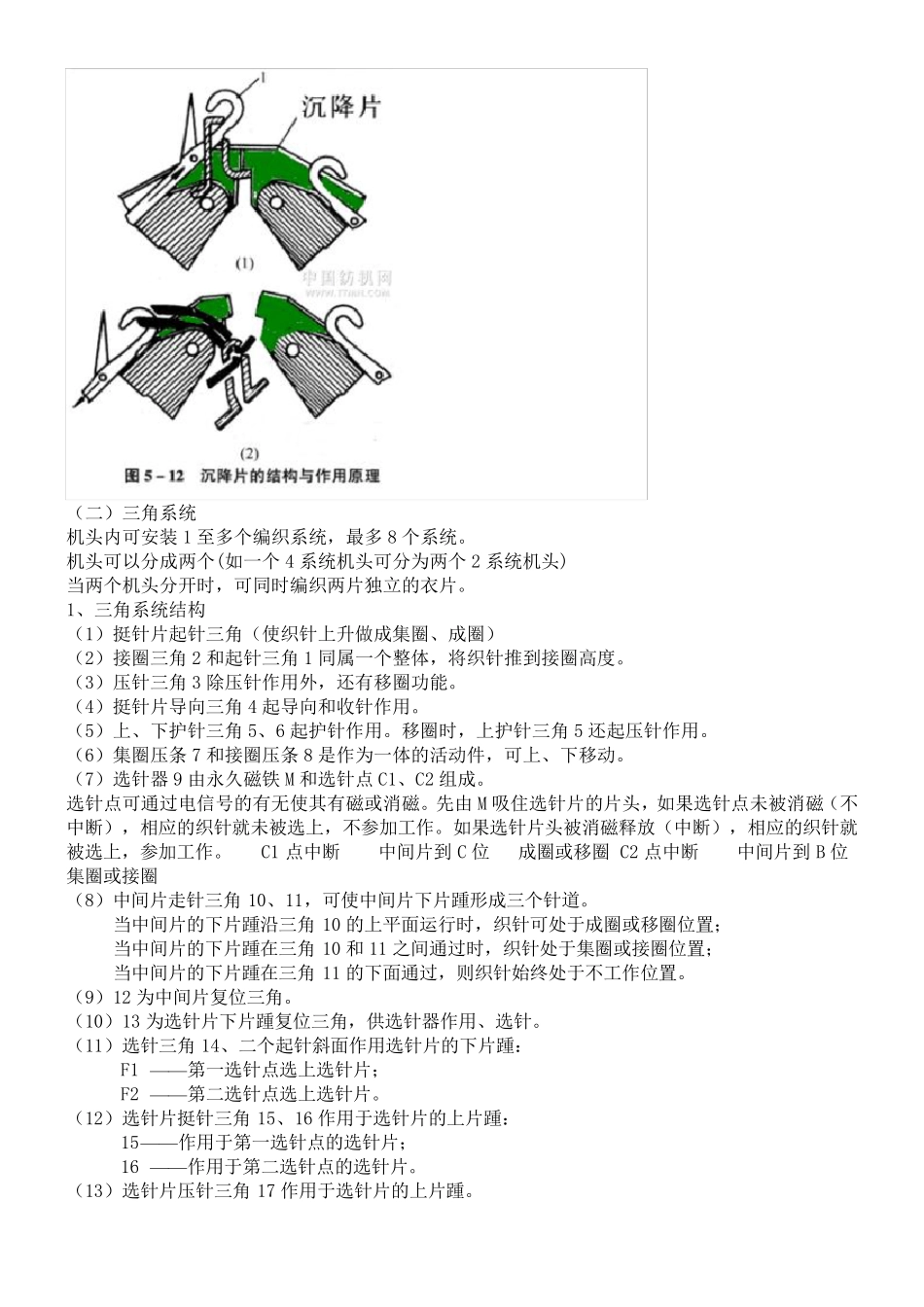

电脑横机的编织原理 一、编织机构工作原理 特点： 1、编制程序→控制器→执行元件 编制程序——将编织有关的动作，如机头的往复横移与变速变动程、选针、三角变换、 密度调节、导纱器变换、针床横移、牵拉速度调整等预先编制。 控制器——控制各执行元件，向执行元件发出信号。 执行元件——伺服电机、步进电机、电子选针器、电磁铁等。 2、花型变换快 3、成圈系统多（8 系统）。 4、针床宽，可同时编织几幅衣片（最宽 2500mm）。 （一）成圈与选针机件 1、舌针：为移圈针 2、挺针片：与织针镶嵌在一起，挺针片受压，片踵埋入针槽，不受三角作用，织针不动。 3、中间片：位于挺针片之上，具有 A、B、C 三个位置 A: 挺针片片踵被压入针槽不受三角作用——织针不编织； B：挺针片片踵从针槽中露出，可以受三角作用——织针参加编织(织针集圈或接圈) C: 挺针片片踵从针槽中露出，可以受三角作用——织针参加编织(织针成圈或移圈) 4.选针片——受电磁选针器 9 作用。 5.沉降片： 配置：配置在两枚织针中间，位于针床的齿口部分的沉降片槽中。 排列： 两个针床上的沉降片相对排列，由三角控制沉降片片踵使沉降片前后摆动。 当织针上升退圈时，前后针床中的沉降片闭合。 当织针下降弯纱成圈时，前后沉降片打开。 （二）三角系统 机头内可安装1 至多个编织系统，最多8 个系统。 机头可以分成两个(如一个4 系统机头可分为两个2 系统机头) 当两个机头分开时，可同时编织两片独立的衣片。 1、三角系统结构 （1）挺针片起针三角（使织针上升做成集圈、成圈） （2）接圈三角2 和起针三角1 同属一个整体，将织针推到接圈高度。 （3）压针三角3 除压针作用外，还有移圈功能。 （4）挺针片导向三角4 起导向和收针作用。 （5）上、下护针三角5、6 起护针作用。移圈时，上护针三角5 还起压针作用。 （6）集圈压条 7 和接圈压条 8 是作为一体的活动件，可上、下移动。 （7）选针器 9 由永久磁铁 M 和选针点 C1、C2 组成。 选针点可通过电信号的有无使其有磁或消磁。先由 M 吸住选针片的片头，如果选针点未被消磁（不中断），相应的织针就未被选上，不参加工作。如果选针片头被消磁释放（中断），相应的织针就被选上，参加工作。 C1 点中断 中间片到 C 位 成圈或移圈 C2 点中断 中间片到 B 位 集圈或接圈 （8）中间片走针三角10、11，可使中间片下片踵形成三个针道。 当中间片的下...
