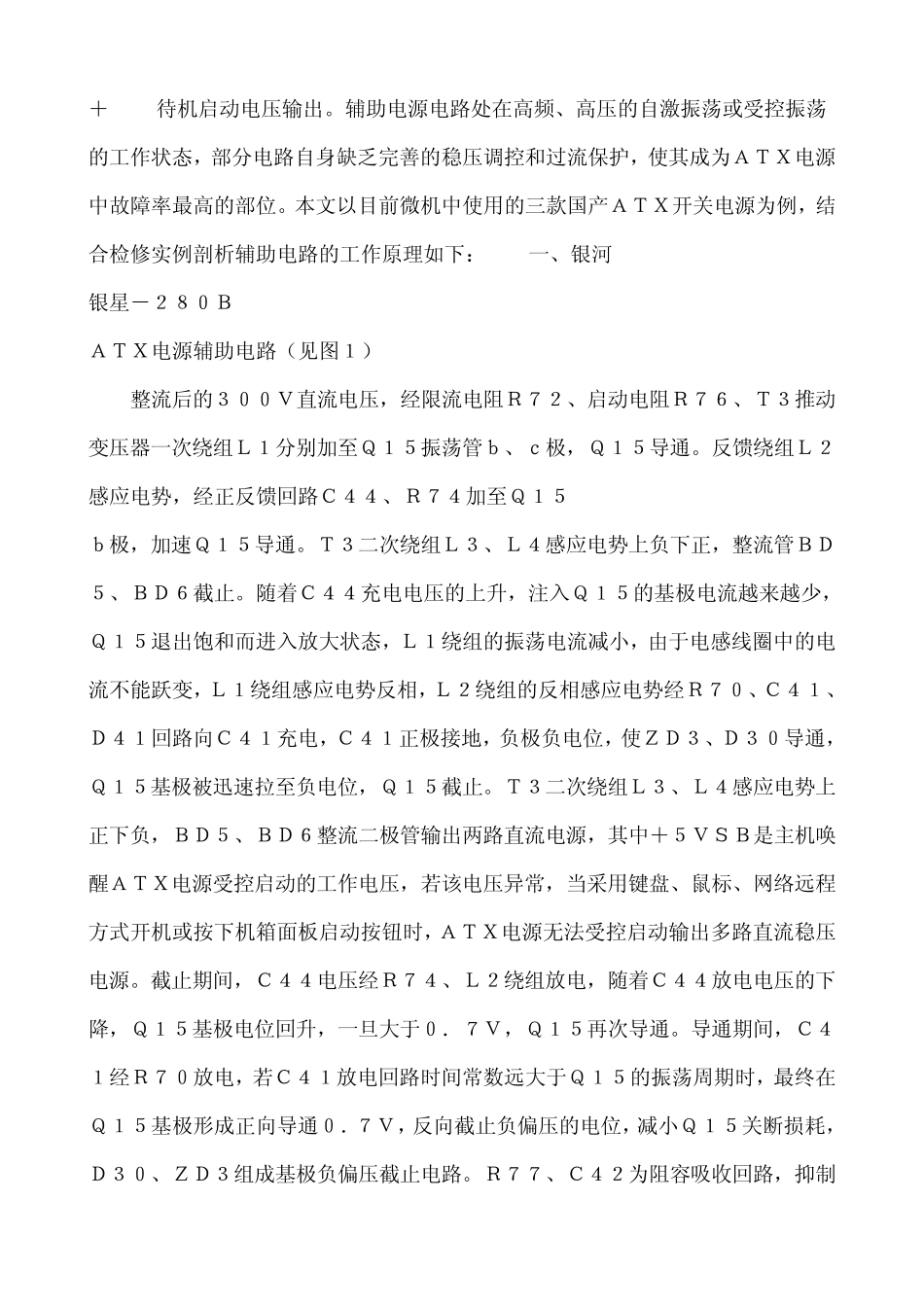

电脑电源坏了如何维修_第3页
3/9
电脑电源坏了如何维修? 计算机上配的电源一般都是普通的电源,故障率比较高,对损坏的电源一般都作报废处理,其实这些电源经过简单的处理是完全能够修好的。要申明的是,本文的操作比较危险,所有的操作必须断开市电进行,并且要注意的是在断开市电的大约30秒之内,电源内的两个大电容上残存的电还没有放完这时操作是很危险的。请确信自己有这方面的经验后再进行维修操作。维修工具:电烙铁、万用表、焊锡丝、松香和相关配件。 首选弄清接口定义: ATX电源20针输出电压及功能定义表 针脚 名称 颜色说 明 1 3.3V 橙色 +3.3 VDC 2 3.3V 橙色 +3.3 VDC 3 COM 黑色 Ground 4 5V 红色 +5 VDC 5 COM 黑色 Ground 6 5V 红色 +5 VDC 7 COM 黑色 Ground 8 PWR_OK 灰色 Power Ok (+5V & +3.3V is ok) 9 5VSB 紫色 +5 VDC Standby Voltage (max 10mA) 10 12V 黄色 +12 VDC 11 3.3V 橙色 +3.3 VDC 12 -12V 蓝色 -12 VDC 13 COM 蓝色 Ground 14 /PS_ON 绿色 Power Supply On (active low) 15 COM 黑色 Ground 16 COM 黑色 Ground 17 COM 黑色 Ground 18 -5V 白色 -5 VDC 19 5V 红色 +5 VDC 20 5V 红色 +5 VDC 电源 第一步. 首先将Pin 14和15短接,如果ATX电源上的风扇转动,请跳过这一步,看下一条。 如果ATX电源上的风扇没有转动,请用万用表跨接在Pin9的+5SVB端上测量对地Pin15的电压,如果有+5V的电压,那么就有门道了,请看下一条。如果没有电压,一般请废弃这个电源,因为维修的难度就较大了。如果还想继续修理请往下看。 +5VSB只要ATX电源板上有供电就有+5VSB待机启动电压输出,没有电压,就是待机启动电源损坏,这部分电路是一个单独的小功率开头变压器电路,类似一个开关电源的手机的充电器电路。 ATX开关电源中,辅助电源电路是维系微机、ATX电源能否正常工作的关键。其一,辅助电源向微机主板电源监控电路输出+5VSB待机电压,,当主板STR待机时,本单元电路负责给主板的内存供电以维持内存中的信息不丢失。其二,向ATX电源内部脉宽调制芯片主工作 IC TL494的12脚和推动变压器一次绕组提供直流工作电压+22V。只要ATX开关电源接入市电,无论是否启动微机,就有+5VSB待机启动电压输出。辅助电源电路处在高频、高压的自激振荡或受控振荡的工作状态,部分电路自身缺乏完善的稳压调控和过流保护,使其...
