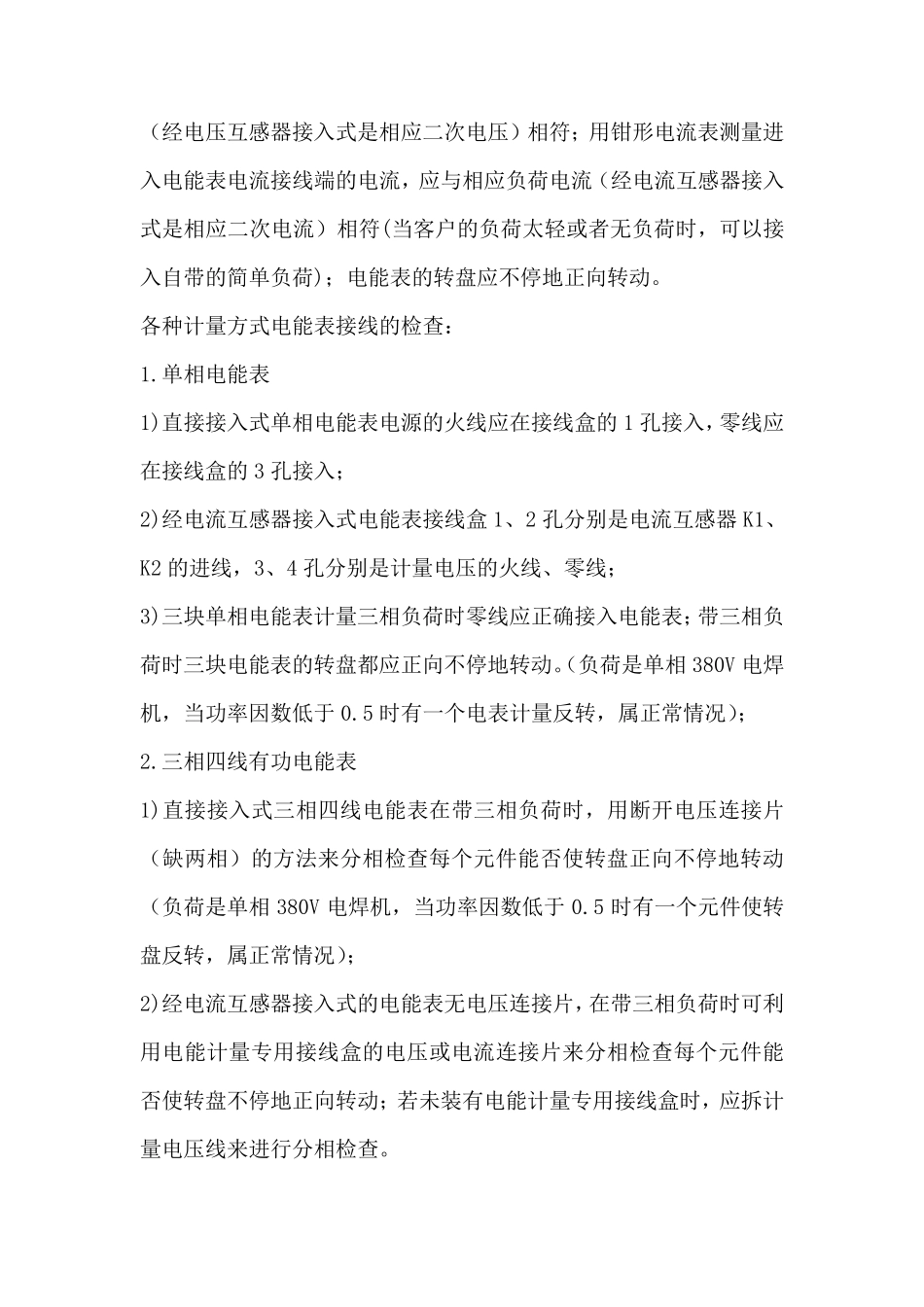

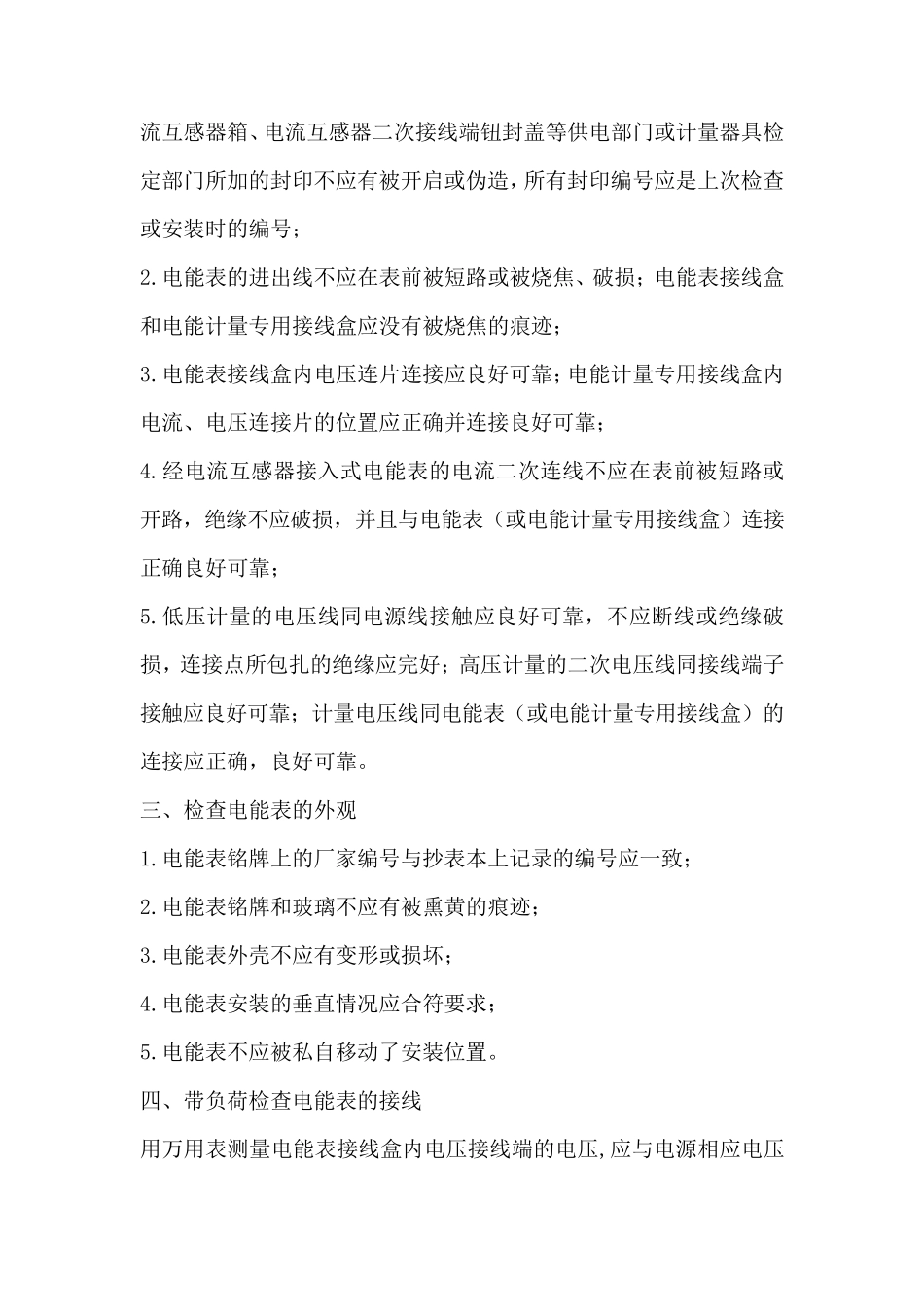

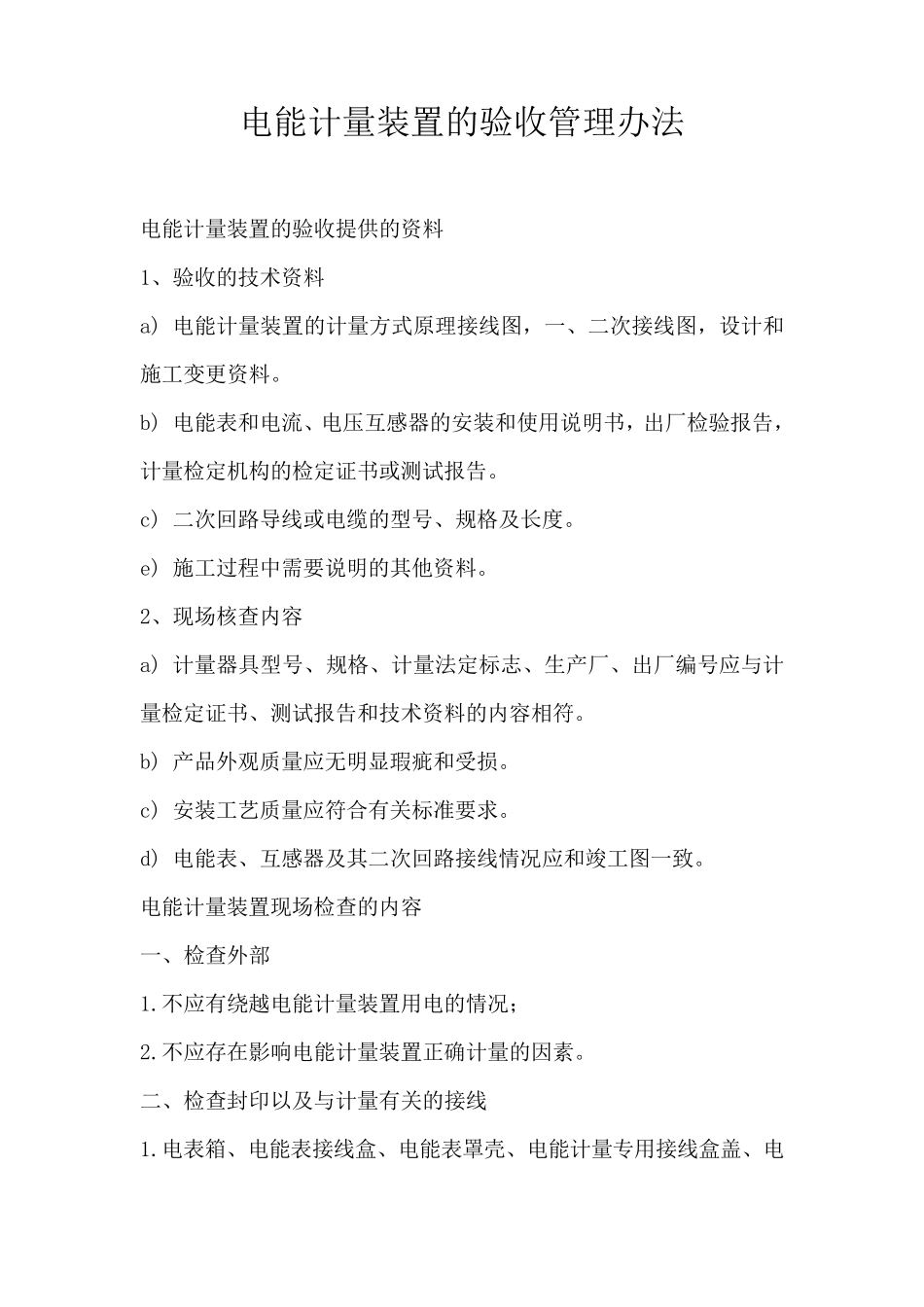

电能计量装置的验收管理办法 电能计量装置的验收提供的资料 1、验收的技术资料 a) 电能计量装置的计量方式原理接线图,一、二次接线图,设计和施工变更资料。 b) 电能表和电流、电压互感器的安装和使用说明书,出厂检验报告,计量检定机构的检定证书或测试报告。 c) 二次回路导线或电缆的型号、规格及长度。 e) 施工过程中需要说明的其他资料。 2、现场核查内容 a) 计量器具型号、规格、计量法定标志、生产厂、出厂编号应与计量检定证书、测试报告和技术资料的内容相符。 b) 产品外观质量应无明显瑕疵和受损。 c) 安装工艺质量应符合有关标准要求。 d) 电能表、互感器及其二次回路接线情况应和竣工图一致。 电能计量装置现场检查的内容 一、检查外部 1.不应有绕越电能计量装置用电的情况; 2.不应存在影响电能计量装置正确计量的因素。 二、检查封印以及与计量有关的接线 1.电表箱、电能表接线盒、电能表罩壳、电能计量专用接线盒盖、电流互感器箱、电流互感器二次接线端钮封盖等供电部门或计量器具检定部门所加的封印不应有被开启或伪造,所有封印编号应是上次检查或安装时的编号; 2.电能表的进出线不应在表前被短路或被烧焦、破损;电能表接线盒和电能计量专用接线盒应没有被烧焦的痕迹; 3.电能表接线盒内电压连片连接应良好可靠;电能计量专用接线盒内电流、电压连接片的位置应正确并连接良好可靠; 4.经电流互感器接入式电能表的电流二次连线不应在表前被短路或开路,绝缘不应破损,并且与电能表(或电能计量专用接线盒)连接正确良好可靠; 5.低压计量的电压线同电源线接触应良好可靠,不应断线或绝缘破损,连接点所包扎的绝缘应完好;高压计量的二次电压线同接线端子接触应良好可靠;计量电压线同电能表(或电能计量专用接线盒)的连接应正确,良好可靠。 三、检查电能表的外观 1.电能表铭牌上的厂家编号与抄表本上记录的编号应一致; 2.电能表铭牌和玻璃不应有被熏黄的痕迹; 3.电能表外壳不应有变形或损坏; 4.电能表安装的垂直情况应合符要求; 5.电能表不应被私自移动了安装位置。 四、带负荷检查电能表的接线 用万用表测量电能表接线盒内电压接线端的电压,应与电源相应电压(经电压互感器接入式是相应二次电压)相符;用钳形电流表测量进入电能表电流接线端的电流,应与相应负荷电流(经电流互感器接入式是相应二次电流)相符(当客户的负荷太轻或者无负荷时,可以接入自带的简单负荷);电能表的...
