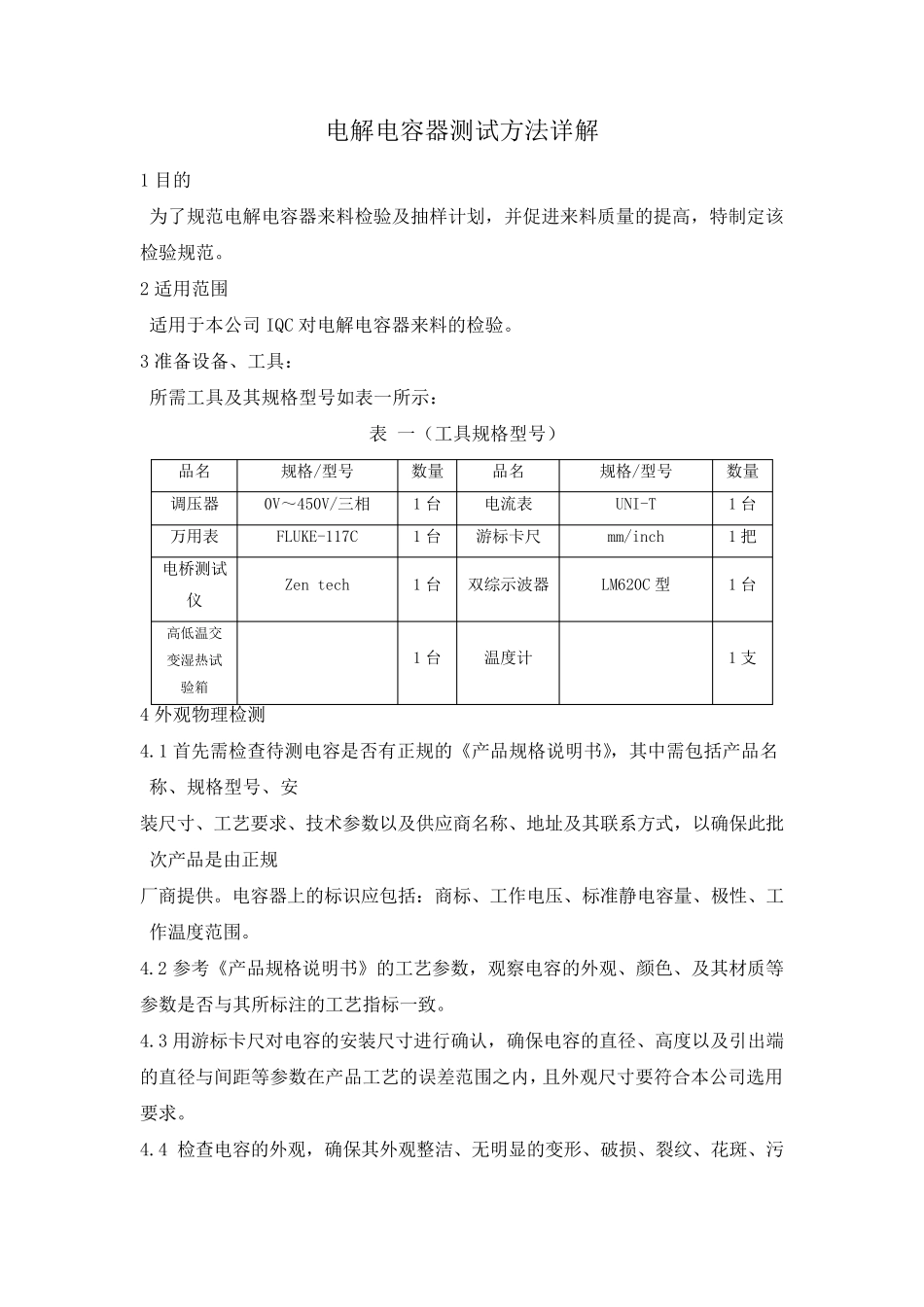

电解电容器测试方法详解 1 目的 为了规范电解电容器来料检验及抽样计划，并促进来料质量的提高，特制定该检验规范。 2 适用范围 适用于本公司IQC 对电解电容器来料的检验。 3 准备设备、工具： 所需工具及其规格型号如表一所示： 表 一（工具规格型号） 品名 规格/型号 数量 品名 规格/型号 数量 调压器 0V～450V/三相 1 台 电流表 UNI-T 1 台 万用表 FLUKE-117C 1 台 游标卡尺 mm/inch 1 把 电桥测试仪 Zen tech 1 台 双综示波器 LM620C 型 1 台 高低温交变湿热试验箱 1 台 温度计 1 支 4 外观物理检测 4.1 首先需检查待测电容是否有正规的《产品规格说明书》，其中需包括产品名称、规格型号、安 装尺寸、工艺要求、技术参数以及供应商名称、地址及其联系方式，以确保此批次产品是由正规 厂商提供。电容器上的标识应包括：商标、工作电压、标准静电容量、极性、工作温度范围。 4.2 参考《产品规格说明书》的工艺参数，观察电容的外观、颜色、及其材质等参数是否与其所标注的工艺指标一致。 4.3 用游标卡尺对电容的安装尺寸进行确认，确保电容的直径 、高度以及引 出 端的直径 与间 距 等参数在 产品工艺的误 差 范围之 内 ，且 外观尺寸要符 合 本公司选 用要求。 4.4 检查电容的外观，确保其外观整 洁 、无 明显 的变形 、破 损 、裂 纹 、花 斑 、污浊、锈蚀等不良状况；且其标识清晰牢固、正确完整。 4.5 检查其引出端子，保证其端子端正、无氧化、无锈蚀、无影响其导电性能等状况，且引出端子无扭曲、变形和影响插拔的机械损伤。 4.6 检查电解电容标注的生产日期不应超过半年，并作好记录。 5 容量与损耗测试 5.1 用电桥测试其实际容量与标称容量是否一致（电解电容一般会有±20%的误差范围）， 其损耗角正切值 tanθ(即 D 值)大小是否符合国家标准（电解电容器tanθ≤0.25）。 5.2 对 Zen tech 电桥测试仪的使用方法：正确连接电源以后，按“POWER”键开启测试仪的工作电压；按“LCR”键选择测试类型（L：电感，C：电容，R：电阻）。 5.3 按“UP”与“DOWN”键选择测试量程（μF、nF、pF），按“FREQ”键选择测试频率（100HZ、120HZ、1KHZ），可根据厂商提供的技术参数来选择所需的测试频率，本试验选择“100HZ”。 5.4 按“SERIES”（串联）与“PARALLEL”（并联）选择测试的连接方式，小电容（10μF 以下）要用并联模式，...
