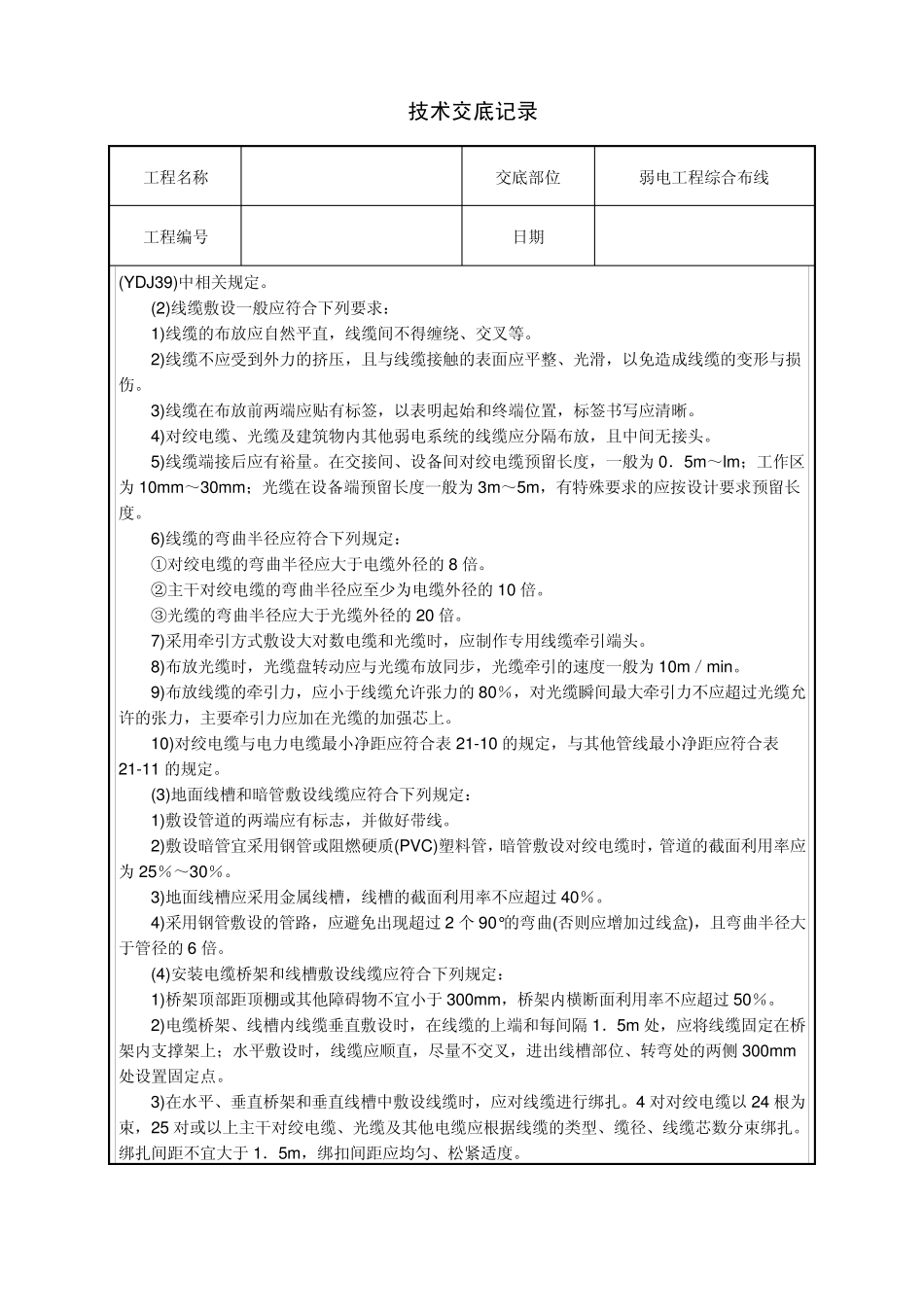

技术交底记录 工程名称 交底部位 弱电工程综合布线 工程编号 日期 交底内容： 一、适用范围 适用于建筑弱电和建筑群综合布线系统安装工程。 二、施工准备 2．1 技术准备 参见"21．1 电话插座与组线箱安装"第 21．1．2．1 条。 2．2 材料设备要求 1．传输部分：对绞电缆、光缆、光纤连接头、光纤耦合器等。 2．机房部分：交接箱、机柜、各类配线架、配线模块、跳线等。 3．终端部分：信息插座、米纤插座、8 位模块式通用插座、多用户信息插座。 4．上述设备材料的规格、型号、数量应符合设计及合同要求，并附有出厂质量检验合格证、性能检验报告及"CCC"认证标识等。电缆所附标志、标签内容应齐全、清晰。 5．镀锌材料：镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管、接地螺栓。 6．其他材料：接线盒、地面插座、塑料线槽及其附件。塑料线槽其敷设场所的环境温度不得低于-15℃，其阻燃性能氧指数不应低于 27％。 2．3 主要机具 1．安装器具：煨管器、液压开孔器、套丝机、钢锯、电工组合工具、射钉枪、拉铆枪、手电钻、台钻、高凳等。 2．测试器具：网络测试仪、光时域反射仪、万用表、兆欧表、铅笔、皮尺、$XF 尺、小线、线坠等。 3．专用工具：剥线器、压线工具、光纤熔接机、显微镜、切割工具、玻璃磨光盘、烘干箱。 2．4 作业条件 1．线缆沟、槽、管、箱、盒施工完毕。 2．土建装修工程完工，线路全部贯通。 3．配线间、设备间的环境温度、湿度、照度等均应符合设计要求，通风良好，且室内无危险物品，消防器材齐全。 三、施工工艺 3．1 工艺流程 管路敷设 线缆敷设 设备安装 线缆端接 系统调试 检查验收。 3．2 操作工艺 1．管路敷设 参见"21．1 电话插座与组线箱安装"第 21．1. 3．2 条中第 1 款。 2．线缆敷设 (1)管路采用地下通信管网时，应符合国家现行标准《通信管道工程施工及验收技术规范》技术交底记录 工程名称 交底部位 弱电工程综合布线 工程编号 日期 (YDJ39)中相关规定。 (2)线缆敷设一般应符合下列要求： 1)线缆的布放应自然平直，线缆间不得缠绕、交叉等。 2)线缆不应受到外力的挤压，且与线缆接触的表面应平整、光滑，以免造成线缆的变形与损伤。 3)线缆在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰。 4)对绞电缆、光缆及建筑物内其他弱电系统的线缆应分隔布放，且中间无接头。 5)线缆端接后应有裕量。在交接间、...
