电路分析习题

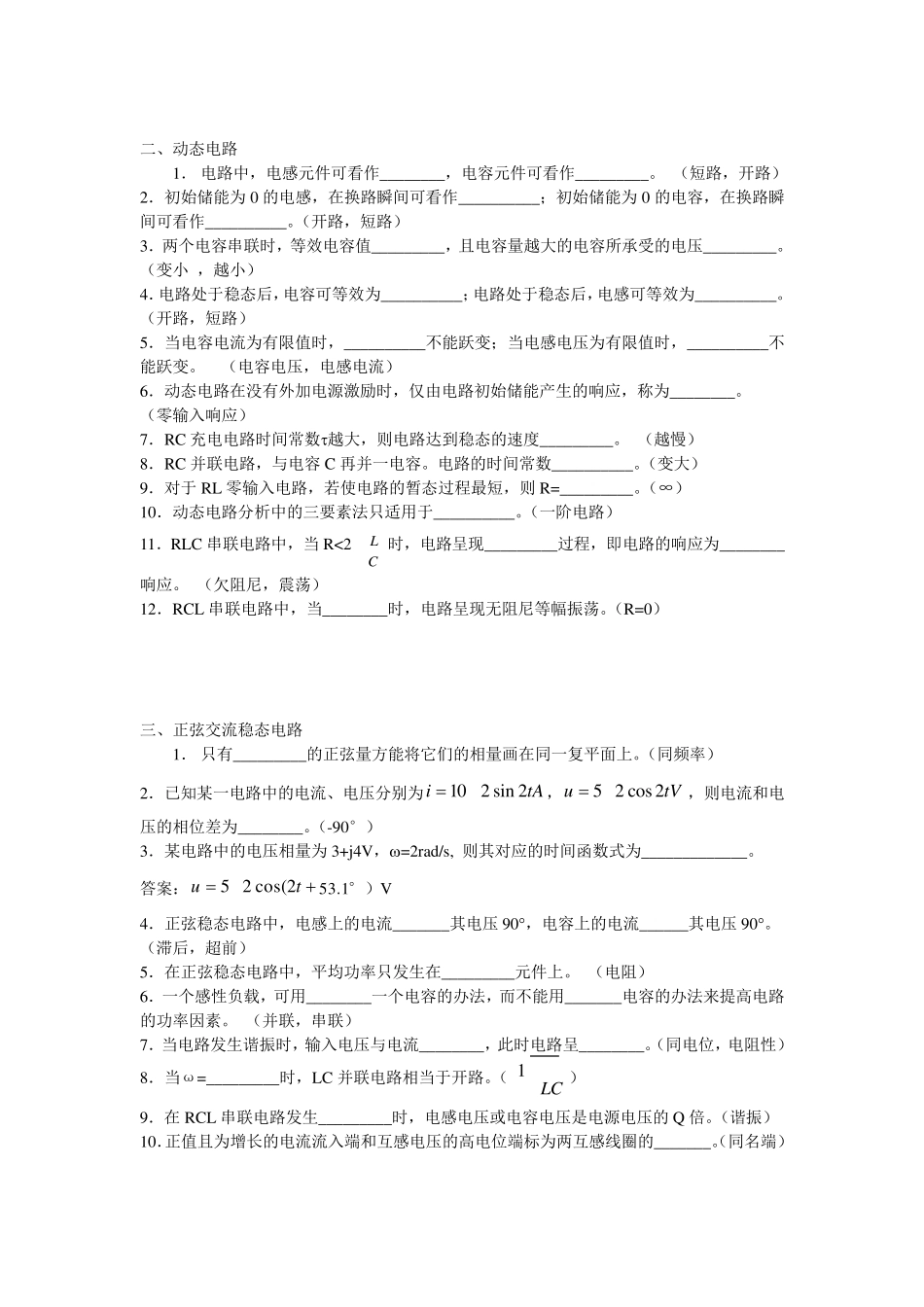

填空题 一、直流电阻电路 1． 理想电压源的电流由___________________决定。 （与之联结的外电路） 2．一段电路的端电压为 U，端电流为 I，在关联参考方向下，当 P=UI>0 时，该段电路________功率。 （吸收） 3．由 n 个节点，b 条支路组成的电路，共有_________个独立 KCL 方程和______ 个独立 KVL 方程。 （n-1，b-n+1） 4．在电路分析中，理想运算放大器的主要特性是流入两输入端的电流为________，两个输入端的电压为_________。 （0， 同电位） 5．如图电路，I=________。 2A （-1A） 1A I 6．如图电路，3A 电流源中产生的 3A 功率为___________。 1A （-21W） 4V 1 7．如图电路，当 R 增大时，流过 RL 的 IS 电流将_________。 Us R RL （不变） 8．如图电路，Ix =________。 ＋ 6 3V 9 2A （1A） － I x 9．如图电路，U =__________。 ＋ +U  + 3U 8V 6 （1V） － 10．如图电路中，U=_______， + I  I =_______。 10V 5A 1 U  + （-10V，10A） 11．如图电路，I =_________。 （3A） 6V 3 2 I 6 12A 3 3 二、动态电路 1． 电路中，电感元件可看作________，电容元件可看作_________。 （短路，开路） 2．初始储能为 0 的电感，在换路瞬间可看作__________；初始储能为 0 的电容，在换路瞬间可看作__________。（开路，短路） 3．两个电容串联时，等效电容值_________，且电容量越大的电容所承受的电压_________。 （变小 ，越小） 4．电路处于稳态后，电容可等效为__________；电路处于稳态后，电感可等效为__________。 （开路，短路） 5．当电容电流为有限值时，__________不能跃变；当电感电压为有限值时，__________不能跃变。 （电容电压，电感电流） 6．动态电路在没有外加电源激励时，仅由电路初始储能产生的响应，称为________。 （零输入响应） 7．RC 充电电路时间常数越大，则电路达到稳态的速度_________。 （越慢） 8．RC 并联电路，与电容 C 再并一电容。电路的时间常数__________。（变大） 9．对于 RL 零输入电路，若使电路的暂态过程最短，则 R=_________。（∞） 10．动态电路分析中的三要素法只适用于__________。（一阶电路） 11．RLC 串联电路中，当 R<2CL 时，电路呈现_________过程，即电路的响应为________响应。 （欠阻尼，震荡） 12．RCL 串联...
