电路分析期末_复习题及答案

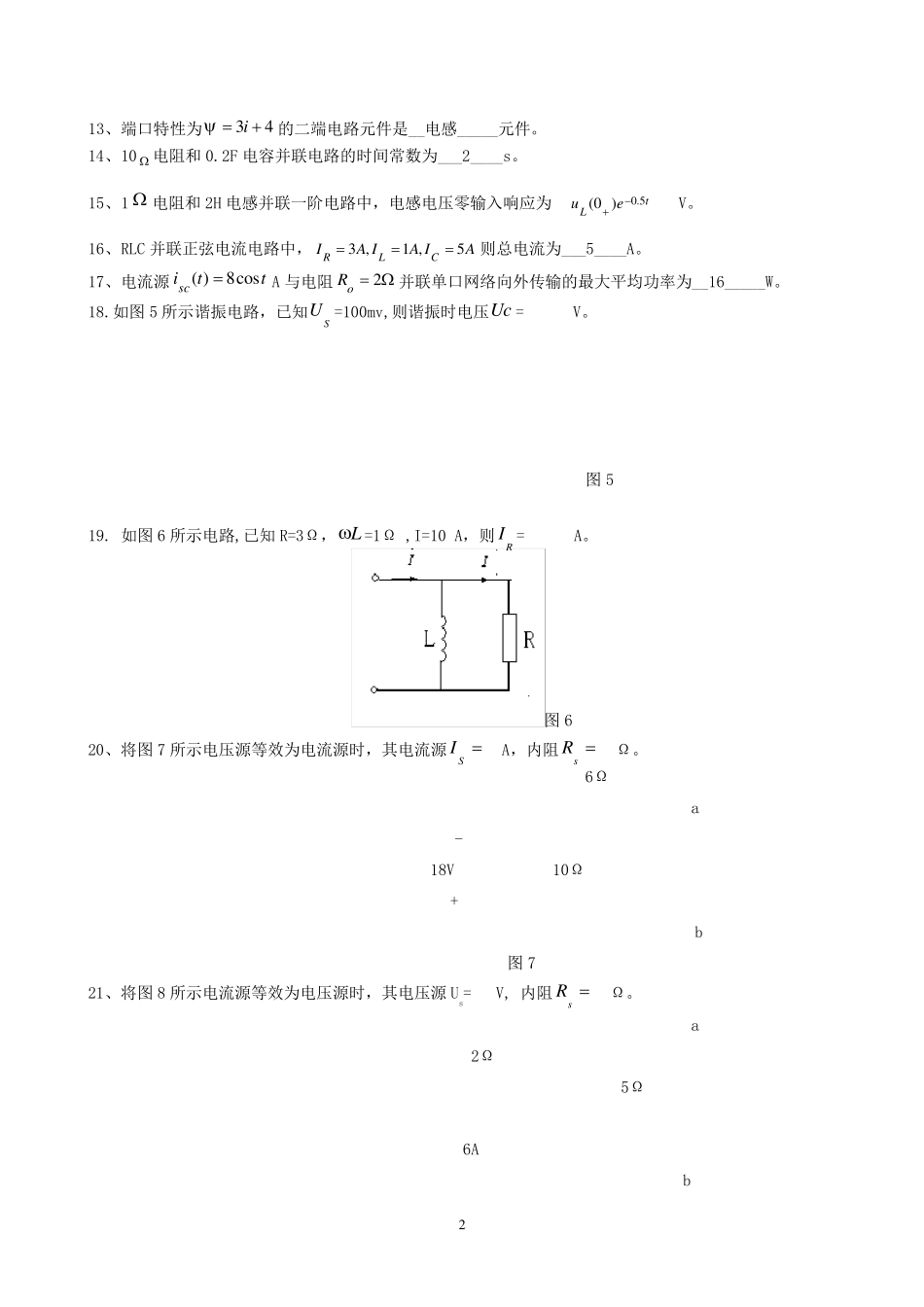

1 《电路分析》练习题 一、 填 空 题 1、由 理想电路 元件构成的、与实际电路相对应的电路称为 电路模型 ，这类电路只适用 集总 参数元件构成的低、中频电路的分析。 2、电路分析的基本依据是_两类约束 方程。 3、理想电压源输出的 电压 值恒定，输出的 电流 由它本身和外电路共同决定；理想电流源输出的 电流 值恒定，输出的 电压 由它本身和外电路共同决定。 4、在多个电源共同作用的 线性 电路中，任一支路的响应均可看成是由各个激励单独作用下在该支路上所产生的响应的 叠加 ，称为叠加定理。 5、自动满足基尔霍夫第一定律的电路求解法是 回路电流法 。 6、自动满足基尔霍夫第二定律的电路求解法是 节点电压法 。 7、图1 所示电路中电流i = 2 A。 图1 8、图2 所示单口网络的短路电流sci= 1 A。 图2 9、图3 所示电路中电压 u = -4 V。 图3 10、图4 所示单口网络的等效电阻= 2 Ω。 图4 11、动态电路是指含有__动态_____元件的电路，其电路方程是微分方程。 12、5F 的线性电容的端口特性为 qu2.0。 7A214i6V24sci24+_22- 2V +- 10V +u-+4-+i2ab 2 13、端口特性为43  i的二端电路元件是__电感_____元件。 14、10  电阻和0.2F 电容并联电路的时间常数为___2____s。 15、1  电阻和2H 电感并联一阶电路中，电感电压零输入响应为 tLeu5.0)0( V。 16、RLC 并联正弦电流电路中，AIAIAICLR5,1,3则总电流为___5____A。 17、电流源ttisccos8)(A 与电阻 2oR并联单口网络向外传输的最大平均功率为__16_____W。 18.如图5 所示谐振电路，已知SU =100mv,则谐振时电压Uc = V。 图5 19. 如图6 所示电路,已知R=3Ω，L=1Ω ,I=10 A，则RI = A。 图6 20、将图7 所示电压源等效为电流源时，其电流源SI A，内阻sR Ω。 6Ω a - 18V 10Ω + b 图7 21、将图8 所示电流源等效为电压源时，其电压源Us= V, 内阻sR Ω。 a 2Ω 5Ω 6A b 3 图8 22、图9 所示单口网络相量模型的等效阻抗= (1.92+j1.44) Ω。 图9 23、图10 所示单口网络相量模型的等效导纳= (0.5-j0.5) S。 图10 24、图11 所示电路中电阻R 吸收的平均功率 P= 16 W。 图11 25、图12 所示电路中负载获得的最大平均功率= 2.5w 。 图12 26、图13 所示正弦电流电路中电压)(tu的振幅= 20V 。 图13...
