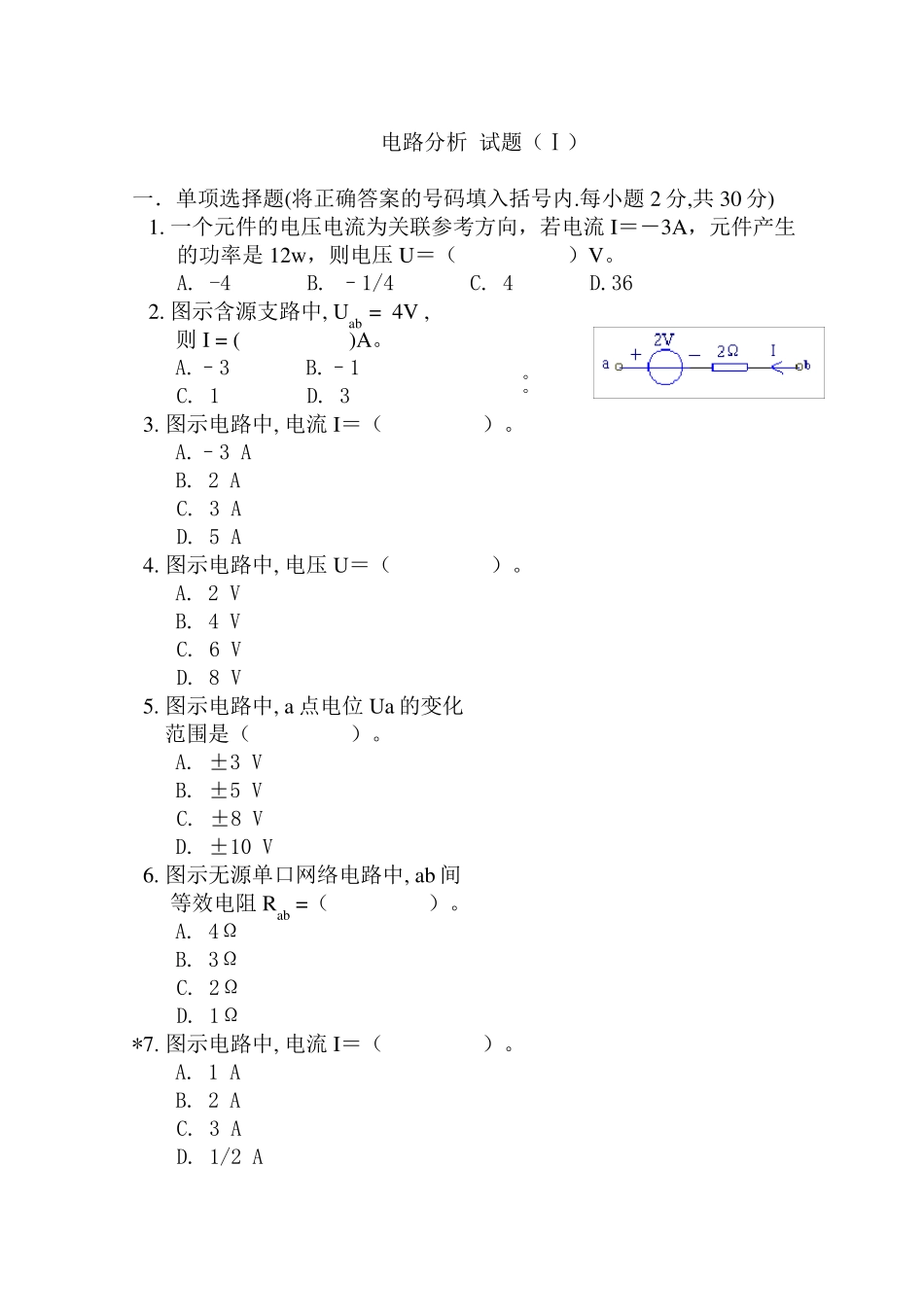

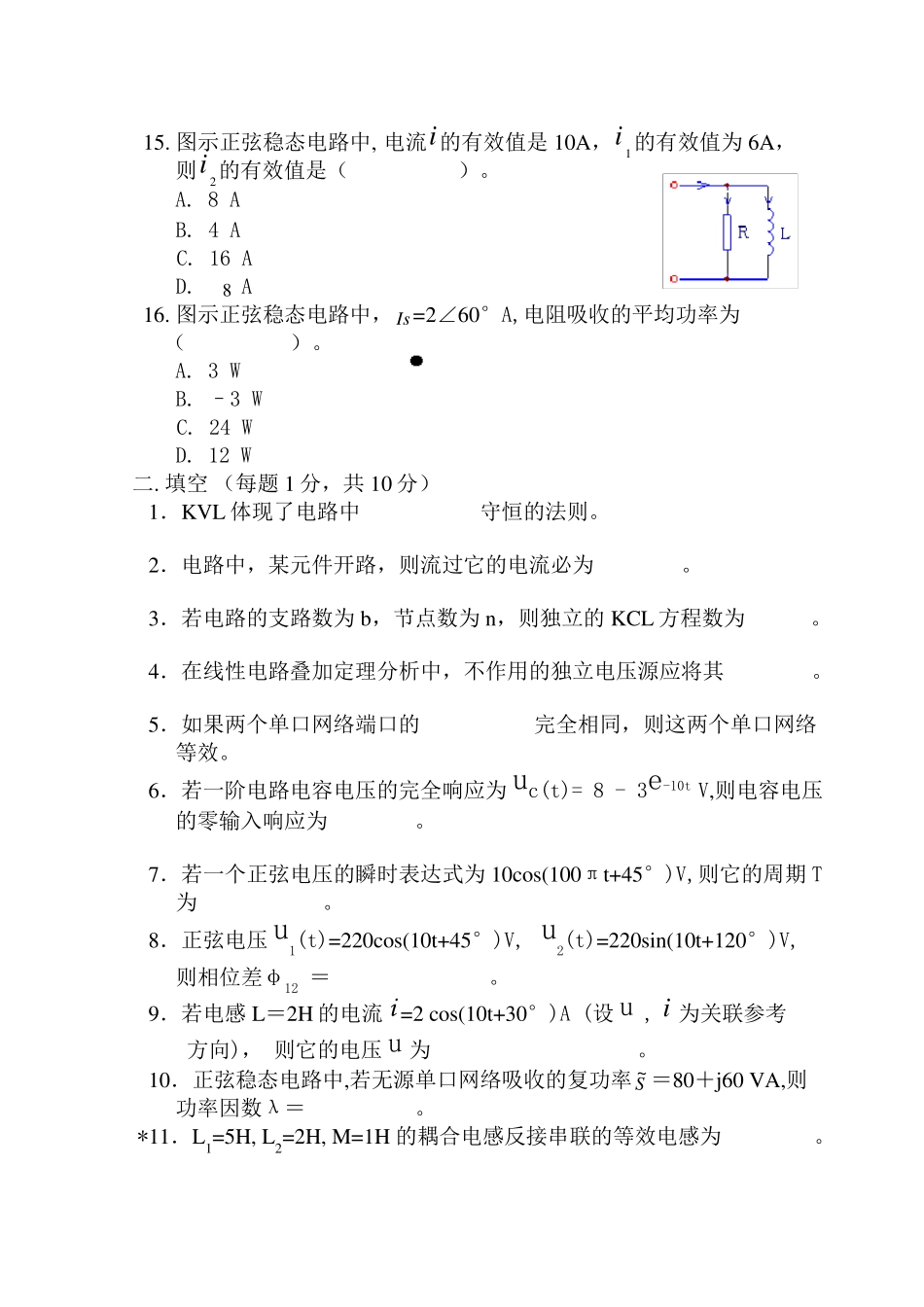

电路分析 试题（Ⅰ） 一．单项选择题(将正确答案的号码填入括号内.每小题2 分,共30 分) 1. 一个元件的电压电流为关联参考方向，若电流I＝－3A，元件产生 的功率是12w ，则电压U＝（ ）V。 A. -4 B. –1/4 C. 4 D.36 2. 图示含源支路中, Uab = 4V , 则I = ( )A。 A.–3 B.–1 C. 1 D. 3 3. 图示电路中, 电流I＝（ ）。 A.–3 A B. 2 A C. 3 A D. 5 A 4. 图示电路中, 电压U＝（ ）。 A. 2 V B. 4 V C. 6 V D. 8 V 5. 图示电路中, a 点电位Ua 的变化 范围是（ ）。 A. ±3 V B. ±5 V C. ±8 V D. ±10 V 6. 图示无源单口网络电路中, ab 间 等效电阻 Rab =（ ）。 A. 4Ω B. 3Ω C. 2Ω D. 1Ω *7. 图示电路中, 电流I＝（ ）。 A. 1 A B. 2 A C. 3 A D. 1/2 A 。 。 8. 图示单口网络的等效电路是（ ）。 A. B. C. D. 9.若C = 1F ,某时刻电容两端电压u 为2V，则此时流过电容的电流 i＝（ ）。 A. 2 A B. 0.5 A C. –2 A D. 不能确定 10. 图示一阶电路中,开关在t＝0 时打开， 求iL(∞)＝（ ）。 A. 3 A B. 0 A C. 4 A D. 2 A i L 11. 一个复数的极坐标是10∠－60°,则它的代数式是（ ）。 A. 5 – j53 B. 5 + j5 3 C. 5 3 – j5 D. 5 3 + j5 12. 图示正弦稳态电路中, is(t) =2 cos(10t+30°)A , 电压uab的相量U ab为 ( )。 + A. 10 V is(t) uab B. 10∠30°V - C. 0 V D. 20∠30°V 13. 图示正弦稳态电路中,电感电压uL(t)超前电压uS(t)角度为（ ）。 A. 53.1° (ω= 1red/s ) B. - 53.1° + C. 36.9° uS D. - 36.9° - 14. 图示正弦稳态单口网络(ω= 2red/s )的等效输入阻抗 Zab 为( )。 A. 2 + j 2 Ω B. 2 – j 2 Ω C. 12 - j 12 Ω D. 1 - j Ω 15. 图示正弦稳态电路中, 电流i的有效值是10A，i1的有效值为6A， 则i2的有效值是（ ）。 A. 8 A i i1 i2 B. 4 A C. 16 A D. 8 A 16. 图示正弦稳态电路中，Is =2∠60°A,电阻吸收的平均功率为 （ ）。 A. 3 W B. –3 W C. 24 W D. 12 W 二. 填空 （每题 1 分，共 10 分） 1．KVL 体现了电路中 守恒的法则。 2．电路中，某元件开路，则流过它的电流必为 。 3．若电路的支路数为b...
