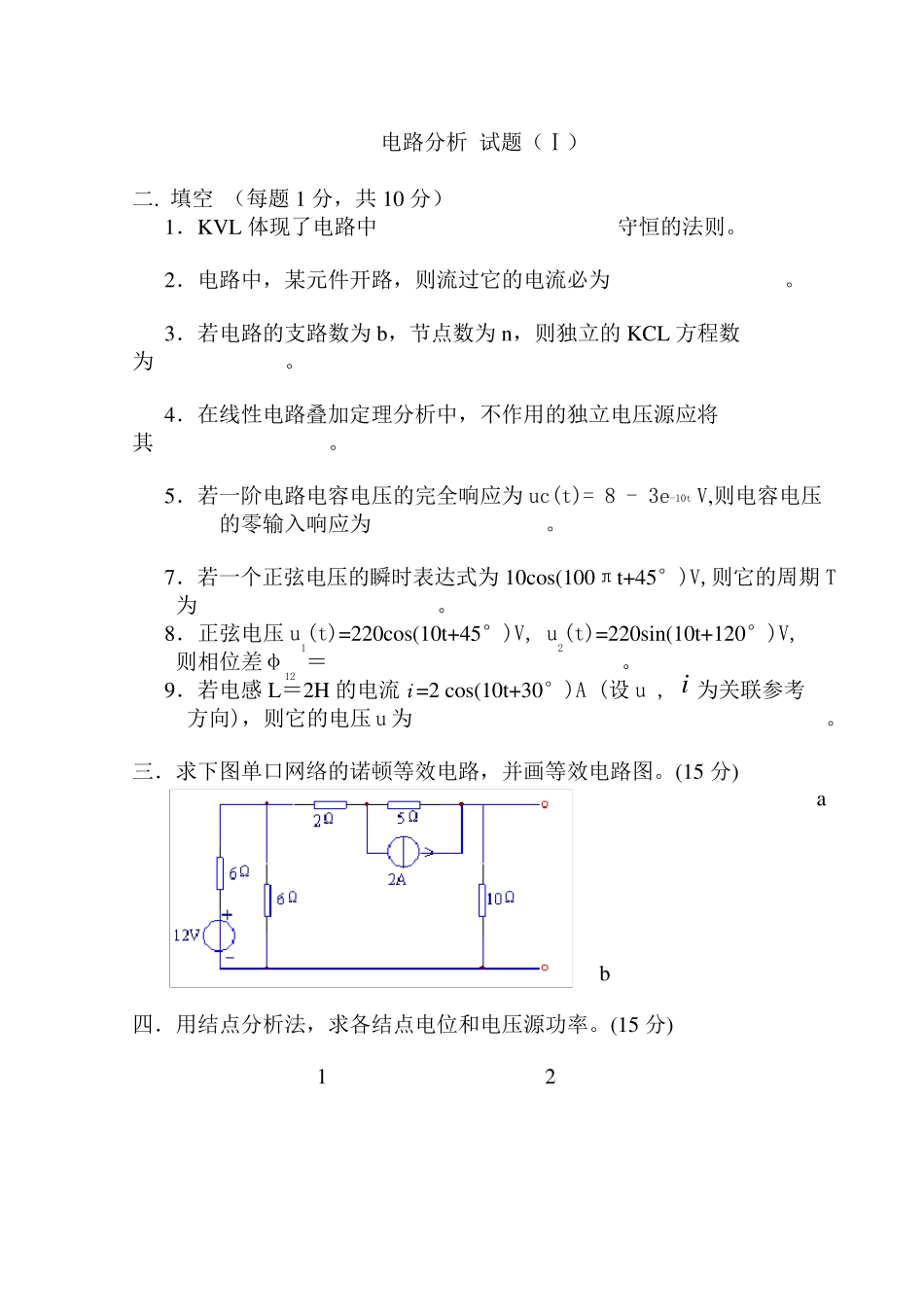

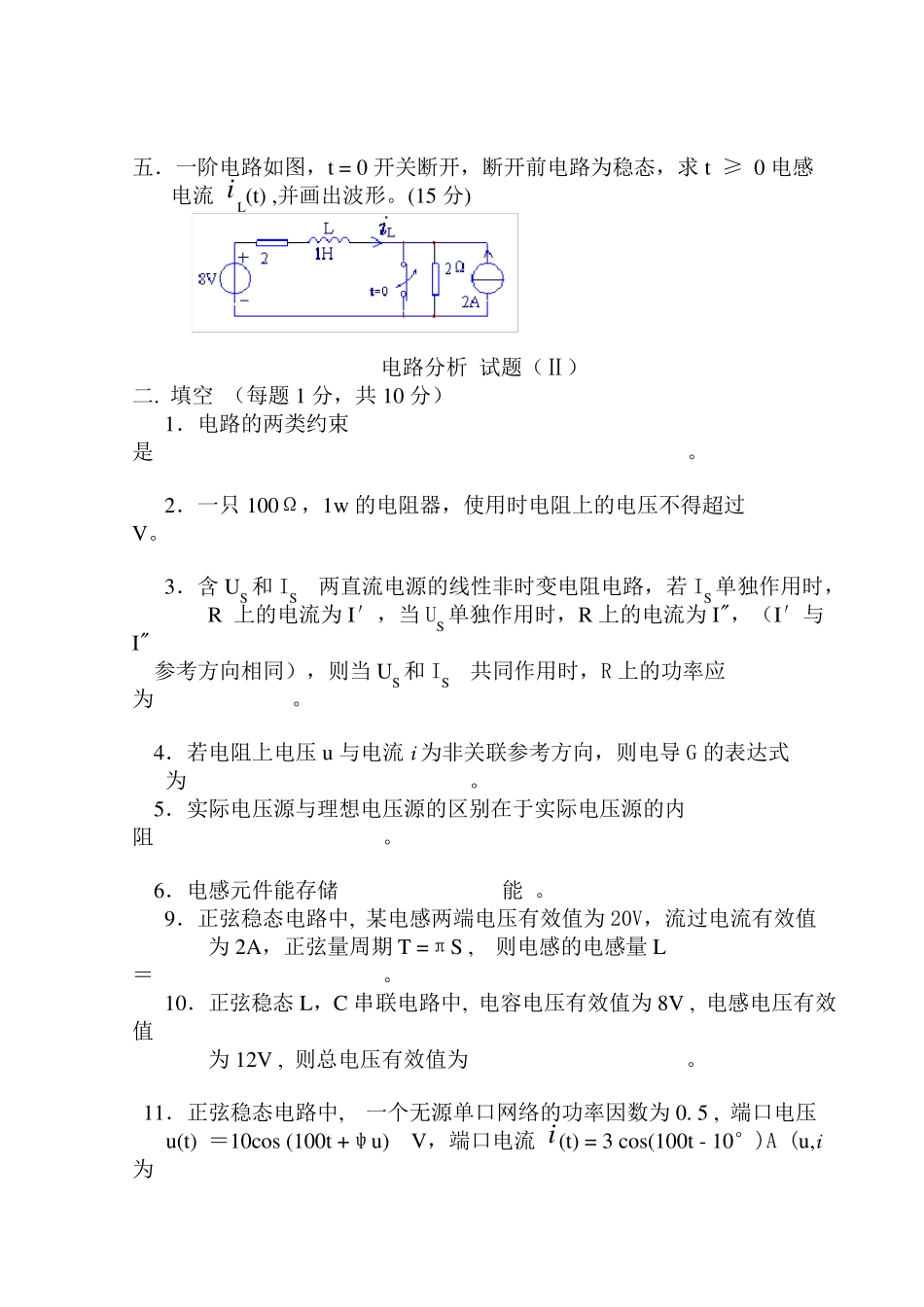

电路分析 试题（Ⅰ） 二. 填空 （每题1 分，共10 分） 1．KVL 体现了电路中 守恒的法则。 2．电路中，某元件开路，则流过它的电流必为 。 3．若电路的支路数为b，节点数为n，则独立的KCL 方程数为 。 4．在线性电路叠加定理分析中，不作用的独立电压源应将其 。 5．若一阶电路电容电压的完全响应为uc(t)= 8 - 3e-10t V,则电容电压 的零输入响应为 。 7．若一个正弦电压的瞬时表达式为10cos(100πt+45°)V,则它的周期 T 为 。 8．正弦电压u1(t)=220cos(10t+45°)V, u2(t)=220sin(10t+120°)V, 则相位差φ12 ＝ 。 9．若电感 L＝2H 的电流i =2 cos(10t+30°)A (设 u , i 为关联参考 方向)， 则它的电压u 为 。 三．求下图单口网络的诺顿等效电路，并画等效电路图。(15 分) a b 四．用结点分析法，求各结点电位和电压源功率。(15 分) 1 2 五．一阶电路如图，t = 0 开关断开，断开前电路为稳态，求t ≥ 0 电感 电流 iL(t) ,并画出波形。(15 分) 电路分析 试题（Ⅱ） 二. 填空 （每题1 分，共10 分） 1．电路的两类约束是 。 2．一只100Ω，1w 的电阻器，使用时电阻上的电压不得超过 V。 3．含US 和IS 两直流电源的线性非时变电阻电路，若IS 单独作用时， R 上的电流为I′，当US 单独作用时，R 上的电流为I"，（I′与I" 参考方向相同），则当US 和IS 共同作用时，R 上的功率应为 。 4．若电阻上电压u 与电流i 为非关联参考方向，则电导G 的表达式 为 。 5．实际电压源与理想电压源的区别在于实际电压源的内阻 。 6．电感元件能存储 能 。 9．正弦稳态电路中, 某电感两端电压有效值为20V，流过电流有效值 为2A，正弦量周期T =πS , 则电感的电感量L＝ 。 10．正弦稳态L，C 串联电路中, 电容电压有效值为8V , 电感电压有效值 为12V , 则总电压有效值为 。 11．正弦稳态电路中, 一个无源单口网络的功率因数为0. 5 , 端口电压 u(t) ＝10cos (100t +ψu) V，端口电流 i(t) = 3 cos(100t - 10°)A (u,i为 关联参考方向),则电压的初相ψu 为 。 *三．求下图电路中，负载电阻RL 获得的最大功率。(15 分) 四．电路如图，（1）求a,b 两端电压Uab 。(2) 若a,b 用导线短路，求导 线中电流Iab 。(15 分) 五．用网孔分析法，求图示电路网孔电流I1，I2 及4Ω电阻的功率。(15 分) 六．一阶电路如图，t = 0...
