电路原理习题集(上册)

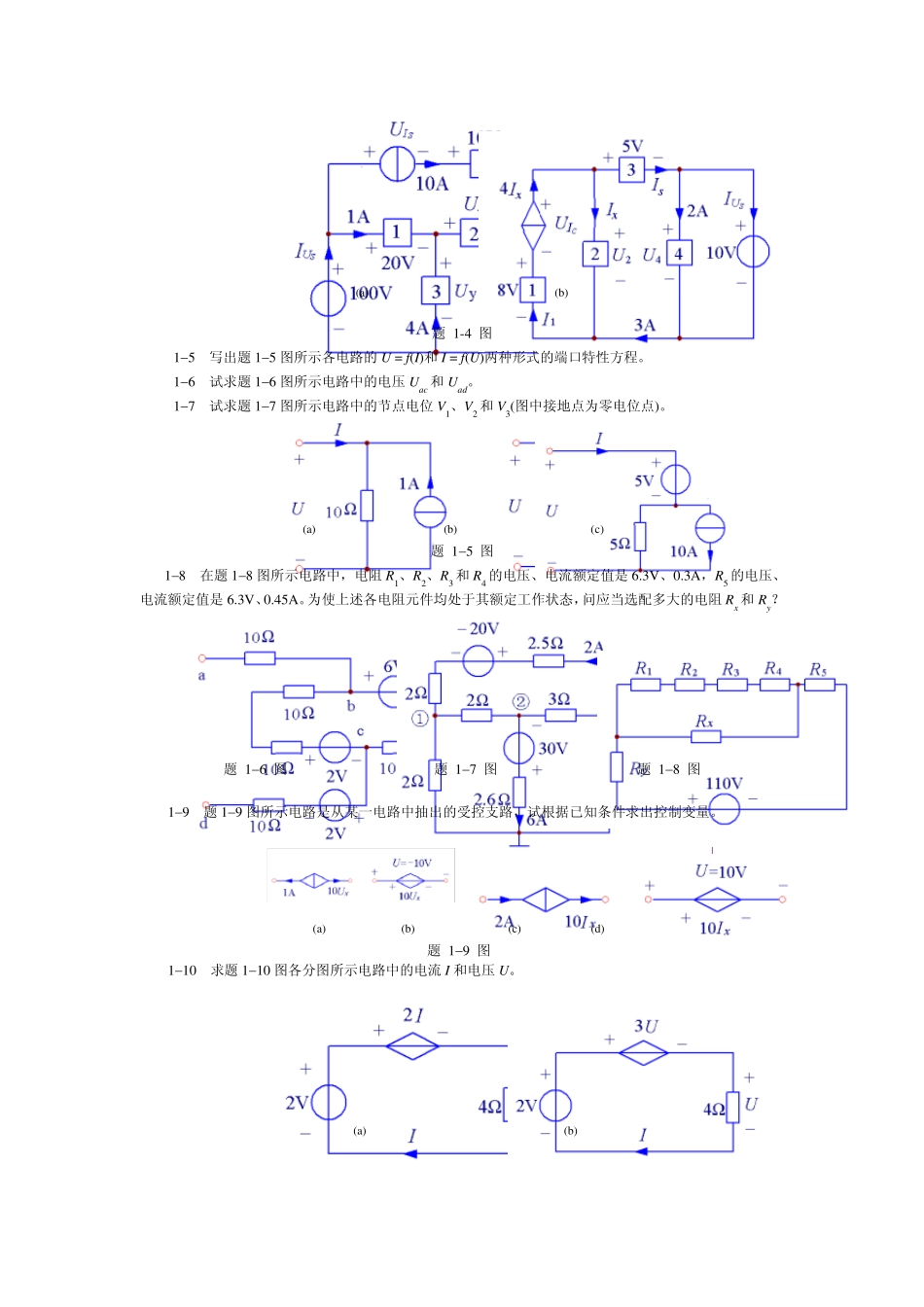

1 1 求题1 1 图各分图中的待求电压、电流值(设电流表内阻为零)。 题 1 1 图 1 2 解答题1 2 图中的各个分题(设电流表内阻为零)。 1 3 试求题1 3 图所示部分电路中的电压Ug f、Uag、Ud b 和电流 Icd。 1 4 根据基尔霍夫定律求出各元件的未知电流或电压，并计算各元件吸收的功率。 题 1 -2 图 题 1 -3 图 (a) (b) 题 1-4 图 15 写出题15 图所示各电路的U = f(I)和I = f(U)两种形式的端口特性方程。 16 试求题16 图所示电路中的电压Uac 和Uad。 17 试求题17 图所示电路中的节点电位V1、V2 和V3(图中接地点为零电位点)。 (a) (b) (c) 题 15 图 18 在题18 图所示电路中，电阻 R1、R2、R3 和R4 的电压、电流额定值是 6.3V、0.3A，R5 的电压、电流额定值是 6.3V、0.45A。为使上述各电阻元件均处于其额定工作状态，问应当选配多大的电阻 Rx 和Ry？ 题 16 图 题 17 图 题 18 图 19 题19 图所示电路是从某一电路中抽出的受控支路，试根据已知条件求出控制变量。 110 求题110 图各分图所示电路中的电流 I 和电压U。 (a) (b) (a) (b) (c) (d) 题 19 图 (c) (d) 题 110 图 1-11 求题111 图所示电路中的电压U 和U1 之值。 1-12 已知电路如题112 图所示，求：(a) 电流Ix、Iy和电压UI；(b) 将电流控电流源的控制电流Ix改为 Iy、再求Ix、Iy和UI。 (a) (b) 题 111 图 题 112 图 113 在题1-13 图所示电路中,若 Ui1=Ui2=Ui3=1 m V, A1=A2=4000, 求输出电压U01、U02。 114 设题114 图中所示运算放大器是一个理想模型，试求输出电压U0 = (Ui1 + 2Ui2 + 3Ui3) 时，电路中电阻 R1、R2、R3 之间的关系。 题 113 图 题 114 图 题 115 图 题 116 图 *115 试求题115 图所示电路的输出电压u0(t)。图中运算放大器是一个理想模型。 116 应用基尔霍夫定律和欧姆定律列出题116 图所示电路的节点方程和回路方程组，并解出各电阻支路的电流。 117 试求题117 图所示各电路的等效电阻R。 (a) (b) (c) (d) 题 117 图 118 试求题118 图所示电路的端口电压U 和端口等效电阻R。 119 对于题119 图所示电路，(1)当端口电压Uab=50 V 时，求输出电压Ueg、Udg、Ueg 和Ufg；(2)计算端口等效电阻Rab。 ...
