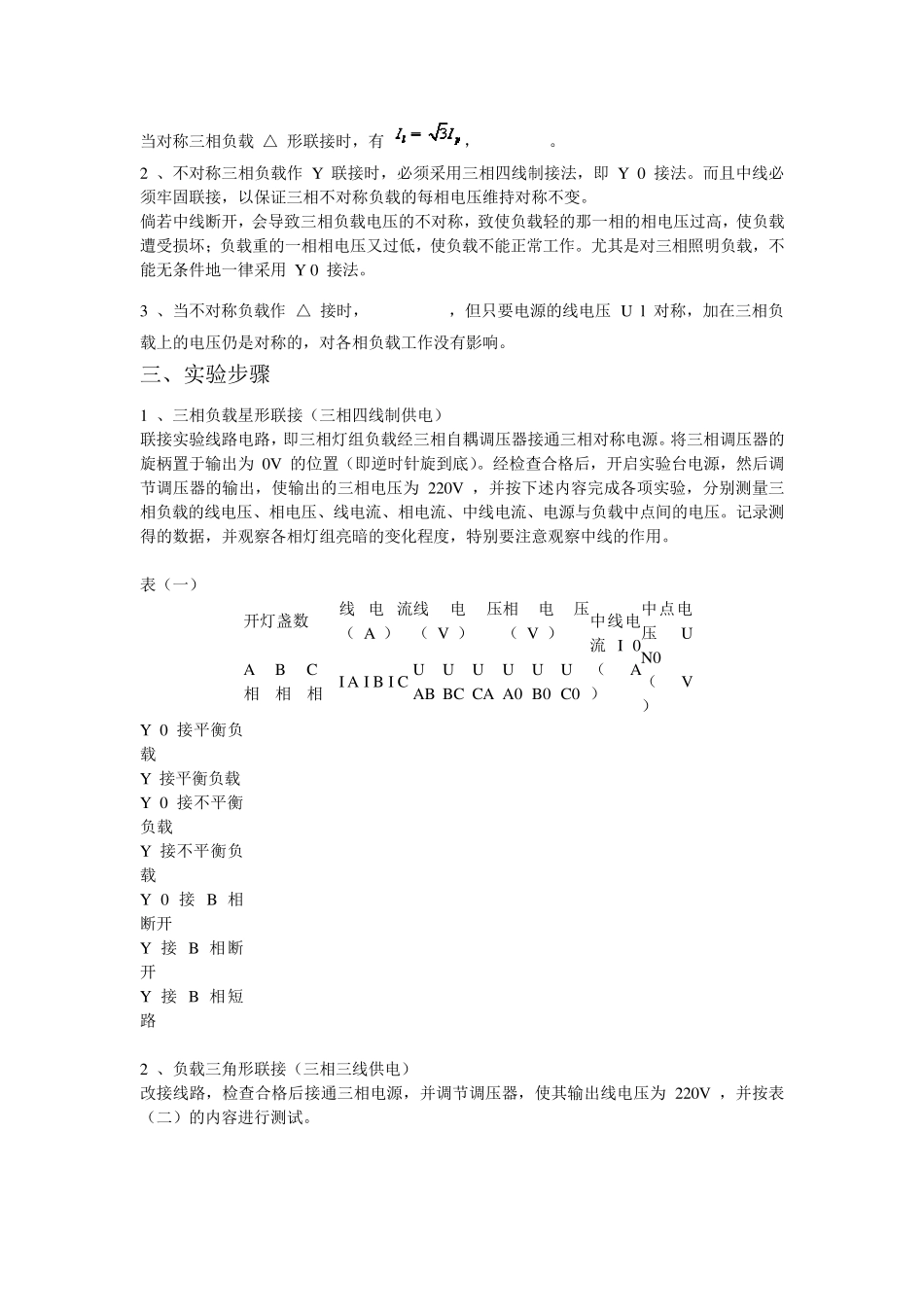

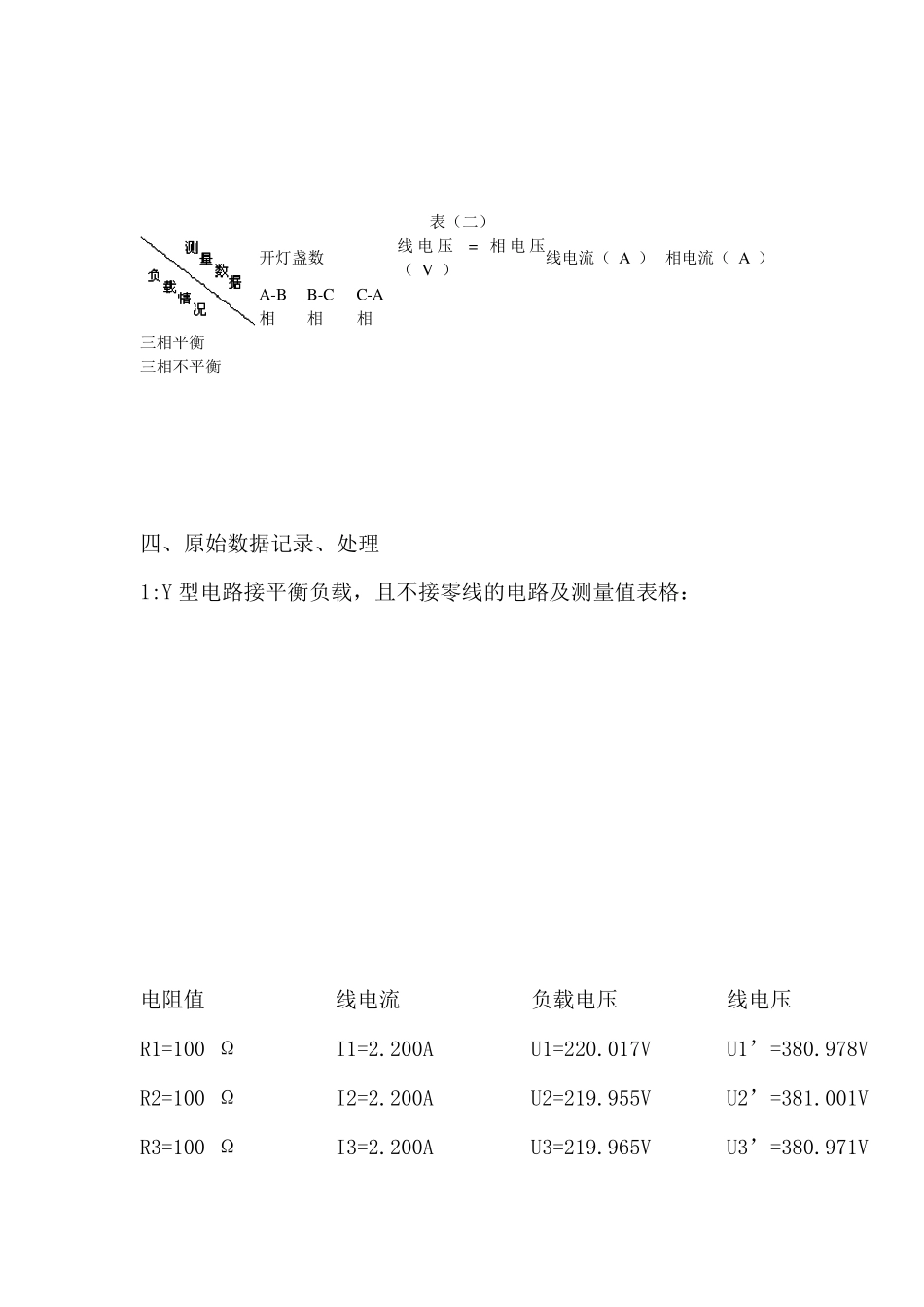

电路实验报告 院系 软件学院 班级 学号 姓名 实验名称 三相交流电路电压、电流的测量 成绩 日期 2 0 1 3 .1 2 .0 5 同组者姓名 一、实验目的和要求 1 、掌握三相负载作星形联接、三角形联接的方法，验证这两种接法下线、相电压及线、相电流之间的关系。 2 、充分理解三相四线供电系统中中线的作用。 二、基本原理 1 、三相负载可接成星形（又称“ Y ”接）或三角形（又称“ △ ”接）。当三相对称负载作 Y 形联接时，线电压 U l 是相电压 Up 的 倍。线电流 I l 等于相电流 I p ，即 在这种情况下，流过中线的电流 I 0 =0 ，所以可以省去中线。 当对称三相负载 △ 形联接时，有 ， 。 2 、不对称三相负载作 Y 联接时，必须采用三相四线制接法，即 Y 0 接法。而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。 倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。尤其是对三相照明负载，不能无条件地一律采用 Y 0 接法。 3 、当不对称负载作 △ 接时， ，但只要电源的线电压 U l 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。 三、实验步骤 1 、三相负载星形联接（三相四线制供电） 联接实验线路电路，即三相灯组负载经三相自耦调压器接通三相对称电源。将三相调压器的旋柄置于输出为 0V 的位置（即逆时针旋到底）。经检查合格后，开启实验台电源，然后调节调压器的输出，使输出的三相电压为 220V ，并按下述内容完成各项实验，分别测量三相负载的线电压、相电压、线电流、相电流、中线电流、电源与负载中点间的电压。记录测得的数据，并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。 表（一） 开灯盏数 线 电 流（ A ） 线电压（ V ） 相电压（ V ） 中线电流 I 0 （ A ） 中点电压 U N0 （ V ） A 相 B 相 C 相 I A I B I C U AB U BC U CA U A0 U B0 U C0 Y 0 接平衡负载 Y 接平衡负载 Y 0 接不平衡负载 Y 接不平衡负载 Y 0 接 B 相断开 Y 接 B 相断开 Y 接 B 相短路 2 、负载三角形联接（三相三线供电） 改接线路，检查合格后接通三相电源，并调节调压器，使其输出线电压为 220V ，并按表（二）的内容进行测试。 表（二） 开灯...
