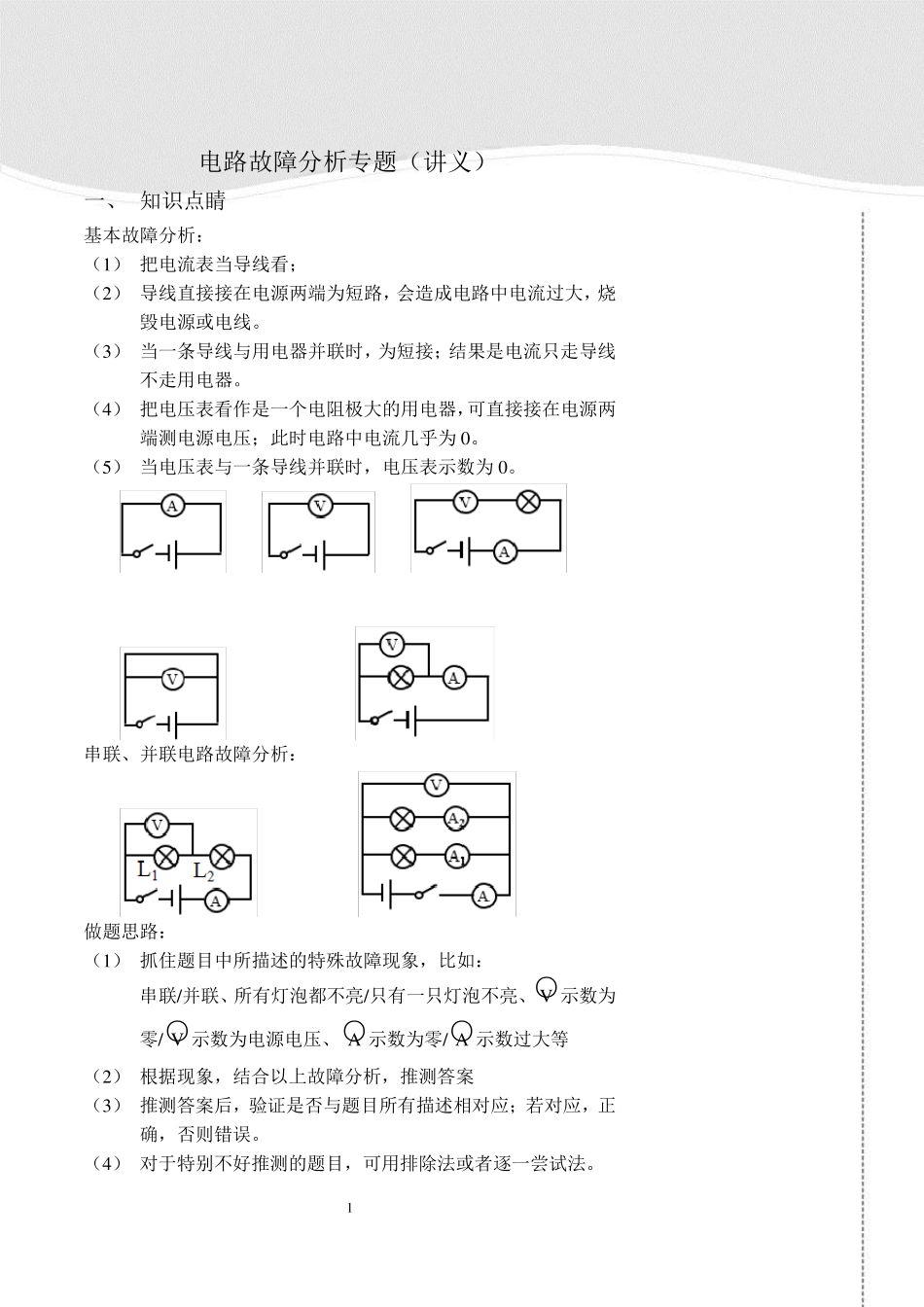

1 电路故障分析专题（讲义） 一、 知识点睛 基本故障分析： （1） 把电流表当导线看； （2） 导线直接接在电源两端为短路，会造成电路中电流过大，烧毁电源或电线。 （3） 当一条导线与用电器并联时，为短接；结果是电流只走导线不走用电器。 （4） 把电压表看作是一个电阻极大的用电器，可直接接在电源两端测电源电压；此时电路中电流几乎为0。 （5） 当电压表与一条导线并联时，电压表示数为0。 串联、并联电路故障分析： 做题思路： （1） 抓住题目中所描述的特殊故障现象，比如： 串联/并联、所有灯泡都不亮/只有一只灯泡不亮、○V 示数为零/○V 示数为电源电压、○A 示数为零/○A 示数过大等 （2） 根据现象，结合以上故障分析，推测答案 （3） 推测答案后，验证是否与题目所有描述相对应；若对应，正确，否则错误。 （4） 对于特别不好推测的题目，可用排除法或者逐一尝试法。 2 二、精讲精练 【板块一】由故障分析现象 1. 如图所示，如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S 后（ ） A． 电流表、电压表均损坏 B． 电流表损坏，电压表示数为零 C． 电流表有示数，电压表示数为零 D． 电流表示数为零，电压表有示数 2. 如图所示，当开关S 闭合后，电压表和电流表均有一定的示数，两灯泡L1、L2 均正常发光。如果灯泡L1 的灯丝突然断开，则电压表的示数将______（选填“变大”、“不变”或“变小”），灯泡L2 将会________（选填“变亮”、“变暗”或“熄灭”）。 3. 如图所示，开关S 闭合后，若 L1 灯丝突然烧断，会发生的现象是（ ） A． L1、L2、L3 均熄灭，电压表、电流表示数均为零 B． Ll、L2 熄灭，L3 仍然发光，电压表、电流表示数均变大 C． 除 L1 灯不亮外，其余一切无任何其他变化 D． Ll、L2、L3熄灭，电压表示数变大，电流表示数几乎为零 4. 某同学采用如图所示的电路做电学实验，闭合开关后，以下分析正确的是（设只出现一处电路故障）（ ） A．若 R1 短路，则电流表有示数、电压表无示数 B．若 R2 短路，则电流表有示数、电压表无示数 C．若 R1 断路，则电流表无示数、电压表有示数 D．若 R2 断路，则电流表有示数、电压表无示数 5. 如图所示，两只电灯L1 和L2 并联在电路中，当S1 和S2 都闭合时，电路中可能出现（ ） A． 电流表被烧坏 B． 电压表被烧坏 C． 两只...
