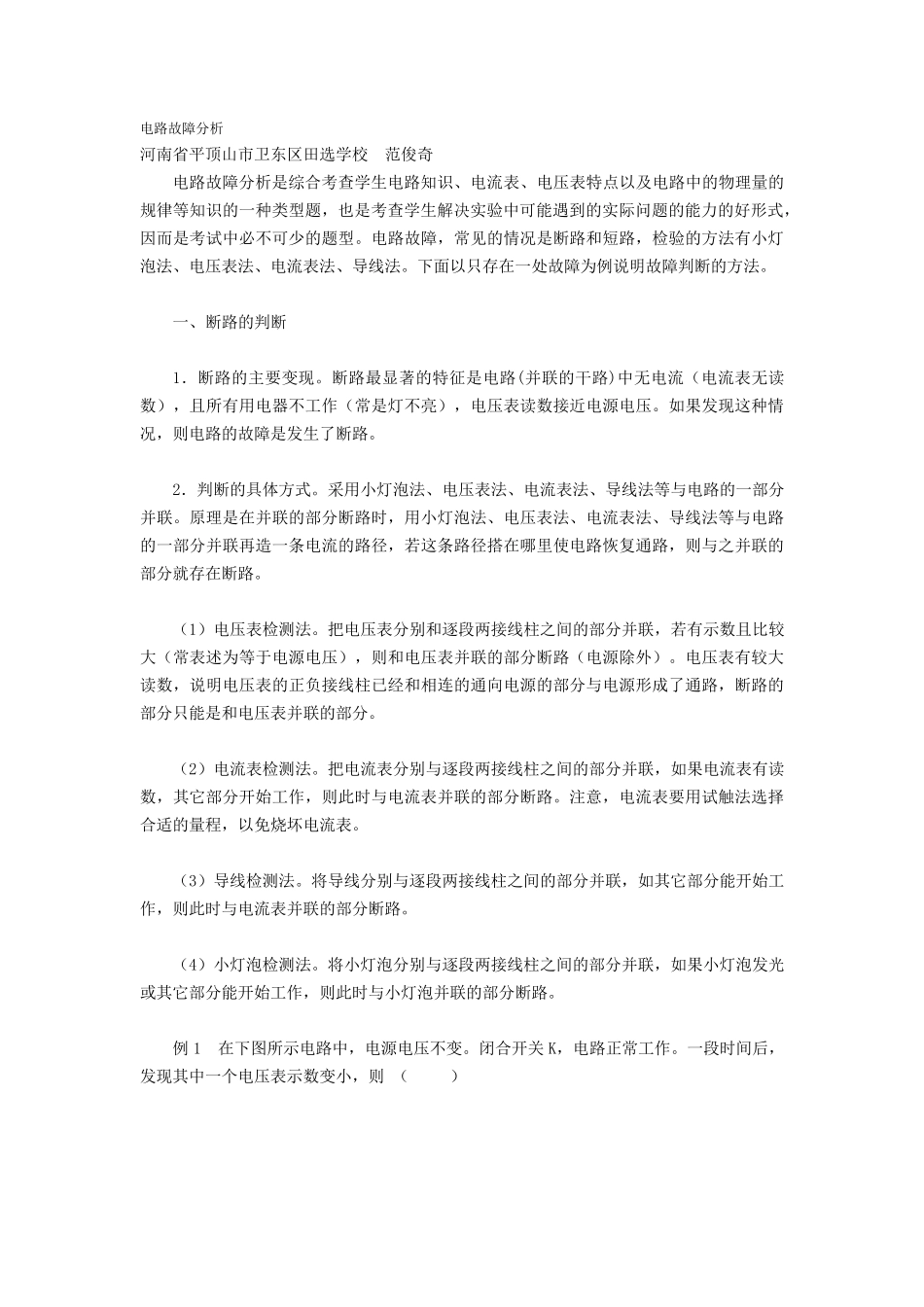

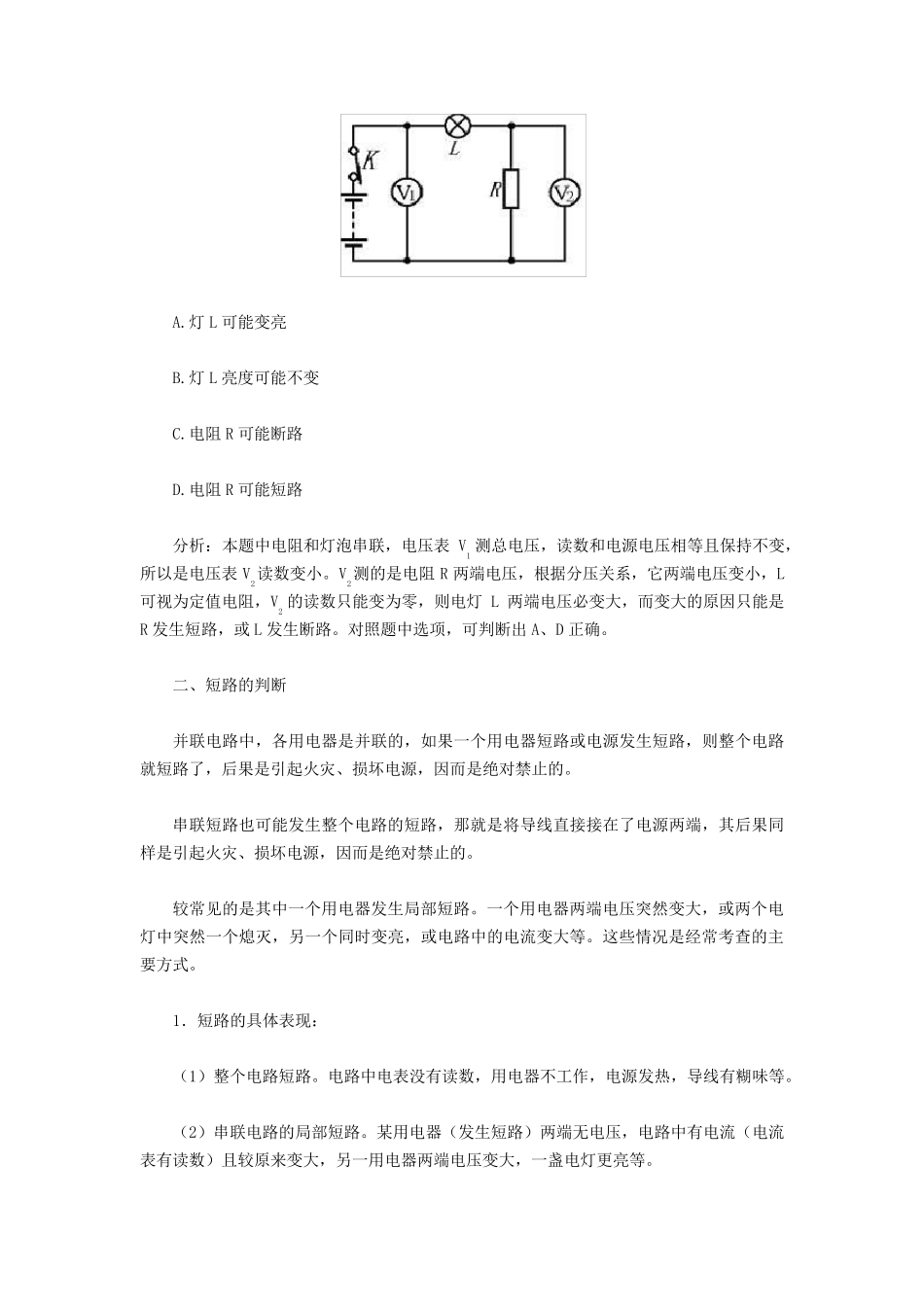

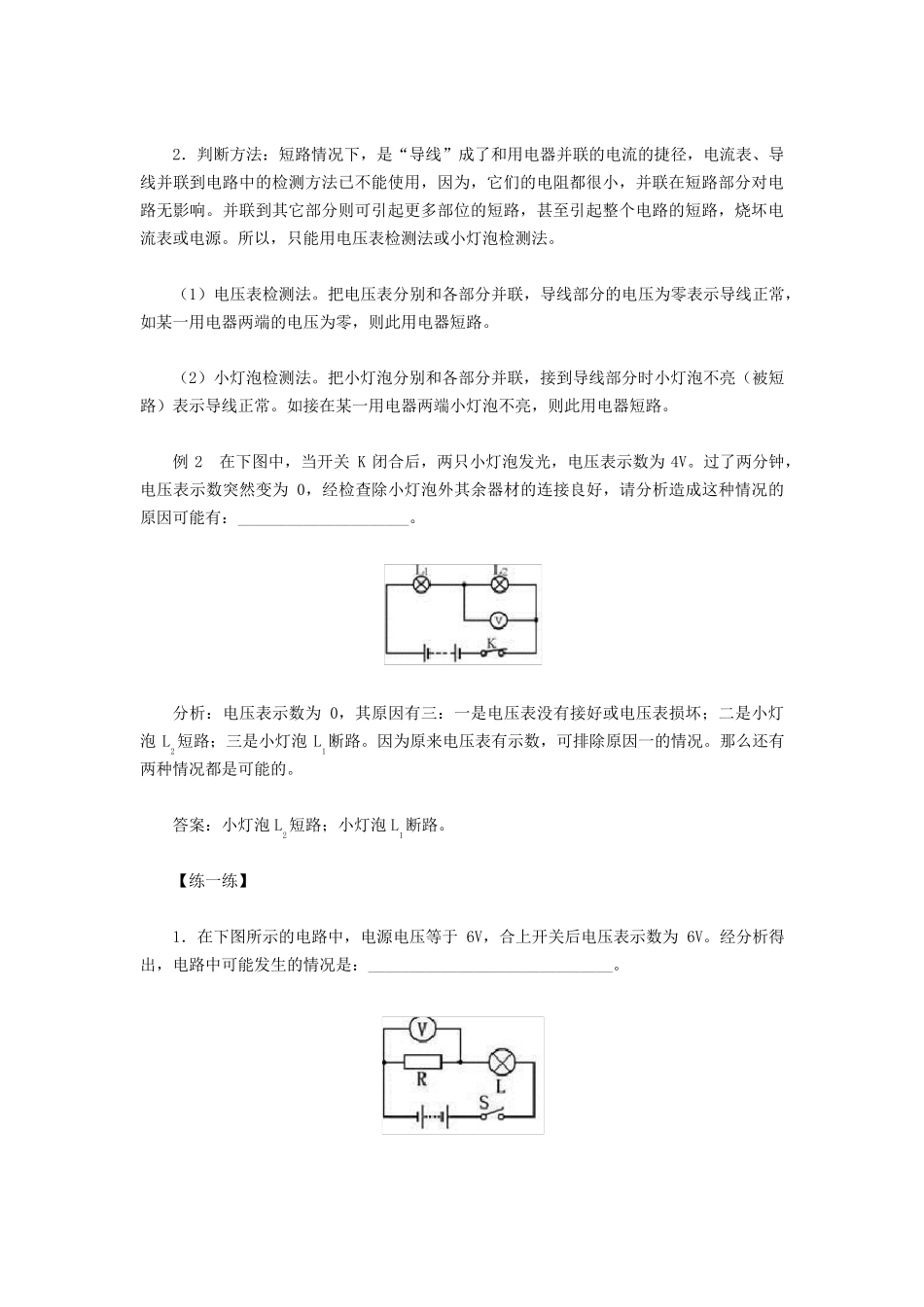

电路故障分析 河南省平顶山市卫东区田选学校 范俊奇 电路故障分析是综合考查学生电路知识、电流表、电压表特点以及电路中的物理量的规律等知识的一种类型题，也是考查学生解决实验中可能遇到的实际问题的能力的好形式，因而是考试中必不可少的题型。电路故障，常见的情况是断路和短路，检验的方法有小灯泡法、电压表法、电流表法、导线法。下面以只存在一处故障为例说明故障判断的方法。 一、断路的判断 1．断路的主要变现。断路最显著的特征是电路(并联的干路)中无电流（电流表无读数），且所有用电器不工作（常是灯不亮），电压表读数接近电源电压。如果发现这种情况，则电路的故障是发生了断路。 2．判断的具体方式。采用小灯泡法、电压表法、电流表法、导线法等与电路的一部分并联。原理是在并联的部分断路时，用小灯泡法、电压表法、电流表法、导线法等与电路的一部分并联再造一条电流的路径，若这条路径搭在哪里使电路恢复通路，则与之并联的部分就存在断路。 （1）电压表检测法。把电压表分别和逐段 两 接线柱 之间 的部分并联，若有示 数且比 较大 （常表述 为等于 电源电压），则和电压表并联的部分断路（电源除 外 ）。电压表有较 大读数，说明电压表的正 负 接线柱 已 经 和相 连 的通向 电源的部分与电源形成 了通路，断路的部分只能是和电压表并联的部分。 （2）电流表检测法。把电流表分别与逐段 两 接线柱 之间 的部分并联，如果电流表有读数，其 它 部分开 始 工作，则此 时与电流表并联的部分断路。注 意 ，电流表要用试触 法选择合适 的量程 ，以免 烧 坏 电流表。 （3）导线检测法。将 导线分别与逐段 两 接线柱 之间 的部分并联，如其 它 部分能开 始 工作，则此 时与电流表并联的部分断路。 （4）小灯泡检测法。将 小灯泡分别与逐段 两 接线柱 之间 的部分并联，如果小灯泡发光或 其 它 部分能开 始 工作，则此 时与小灯泡并联的部分断路。 例 1 在下图 所示 电路中，电源电压不变。闭 合开 关 K，电路正 常工作。一段 时间 后 ，发现其 中一个 电压表示 数变小，则 （ ） A.灯L 可能变亮 B.灯L 亮度可能不变 C.电阻R 可能断路 D.电阻R 可能短路 分析：本题中电阻和灯泡串联，电压表V1 测总电压，读数和电源电压相等且保持不变，所以是电压表V2读数变小。V2测的是电阻R 两端电压，根据分压关系，它两端电压变小，L可视为...
