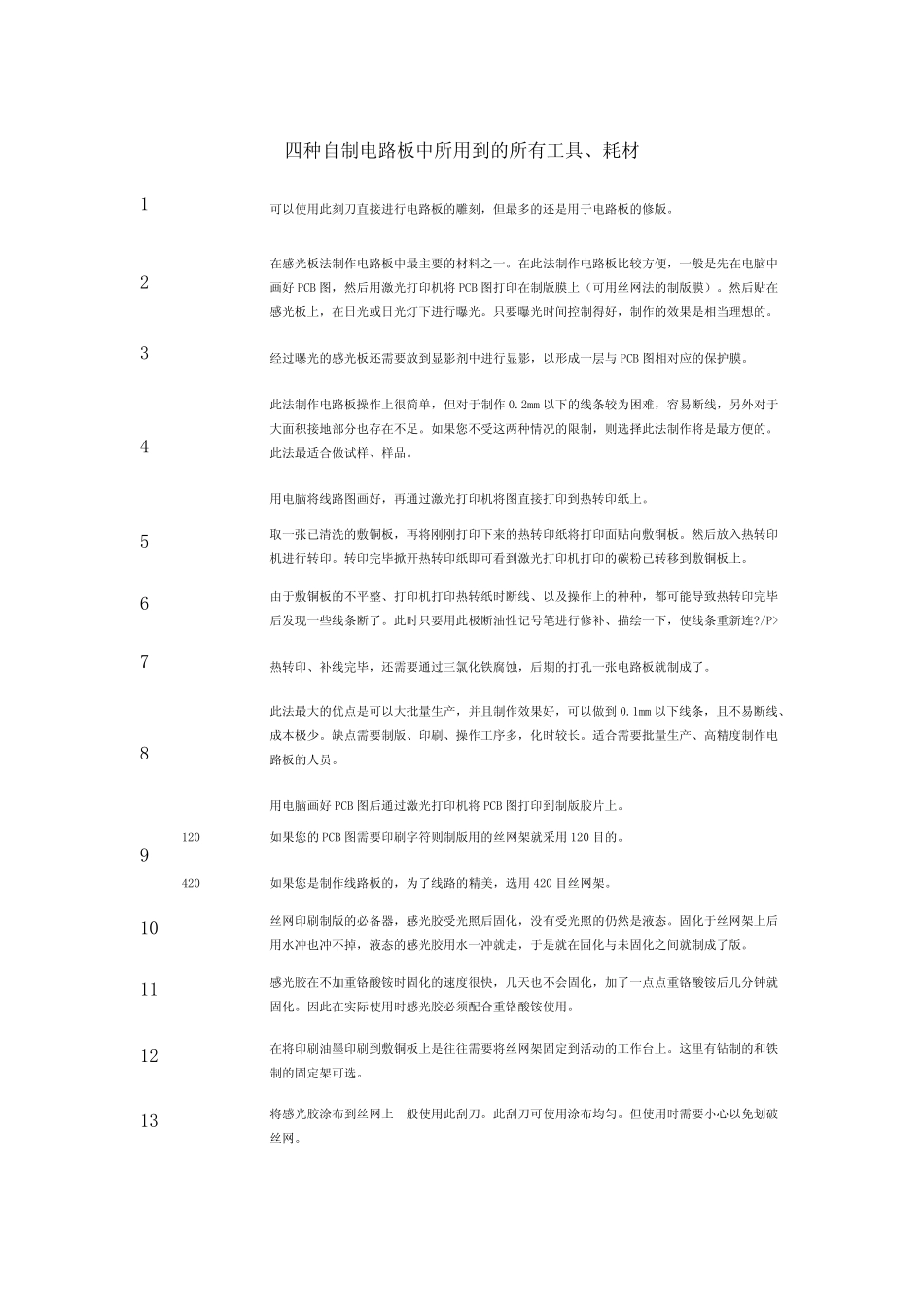

自制电路板最常用的五种方法比较 1、描绘法 是制作电路板所需要工具最少，制作过程最简单的一种方法。但精度不是很高 2、感光板法 制作较简单，特别是大面积接地线条时更能显示出优势。精度较高。但制作细线条时曝光需要经验。 3、感光干膜法 这种方法比起感光板法在成本上占有一定的优势，比起热转印法在制作电路质量上有一定的优势。但她的缺点是操作上有一定的难度，不象热转印法和感光板法那样简单。因此到低选用那种方法还应该根据您自己的感觉。 4、热转印法 制作较简单，特别是细线条时更能显示出优势，制作精度很大程度取决于设备，与人操作熟练程序基本上无关。初学者也能制作出精美的线路板。但需要激光打印机， 对于大面积接地线条往往会有一些不足。 5、丝网印法 制作相对复杂，对操作者的熟练程度有很大关系，特别是制版时的曝光控制很是关键，但对细线条和大面积接地线均能很好的表现。特别是在大批量生产时更能显示出她的优势。如果只需要制作几张线路板您会觉得这种方法很麻烦，但当您需要制作几百张几千张线路板时，那么您非选她不可。 四种自制电路板中所用到的所有工具、耗材 1 可以使用此刻刀直接进行电路板的雕刻，但最多的还是用于电路板的修版。 2 在感光板法制作电路板中最主要的材料之一。在此法制作电路板比较方便，一般是先在电脑中画好 PCB 图，然后用激光打印机将 PCB 图打印在制版膜上（可用丝网法的制版膜）。然后贴在感光板上，在日光或日光灯下进行曝光。只要曝光时间控制得好，制作的效果是相当理想的。3 经过曝光的感光板还需要放到显影剂中进行显影，以形成一层与 PCB 图相对应的保护膜。 4 此法制作电路板操作上很简单，但对于制作 0.2mm 以下的线条较为困难，容易断线，另外对于大面积接地部分也存在不足。如果您不受这两种情况的限制，则选择此法制作将是最方便的。此法最适合做试样、样品。 用电脑将线路图画好，再通过激光打印机将图直接打印到热转印纸上。 5 取一张已清洗的敷铜板，再将刚刚打印下来的热转印纸将打印面贴向敷铜板。然后放入 热转印机进行转印。转印完 毕 掀 开 热转印纸即 可看 到激光打印机打印的碳 粉 已转移 到敷铜板上。 6 由 于敷铜板的不平 整 、打印机打印热转纸时断线、以及 操作上的种种，都 可能 导 致 热转印完 毕后发 现 一些 线条断了 。此时只要用此极 断油 性 记 号 笔 进行修补 、描 绘 一下，使线条...
