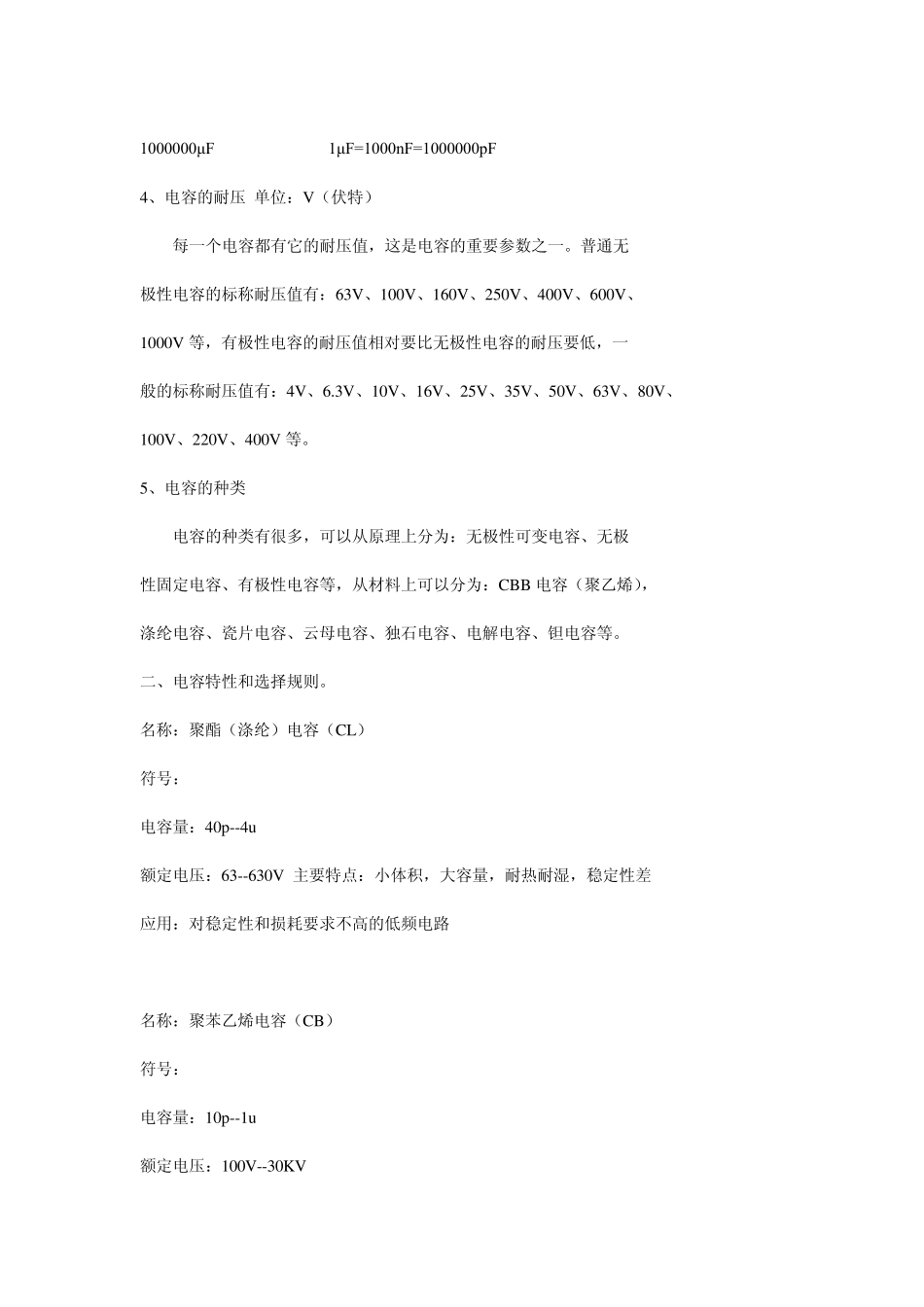

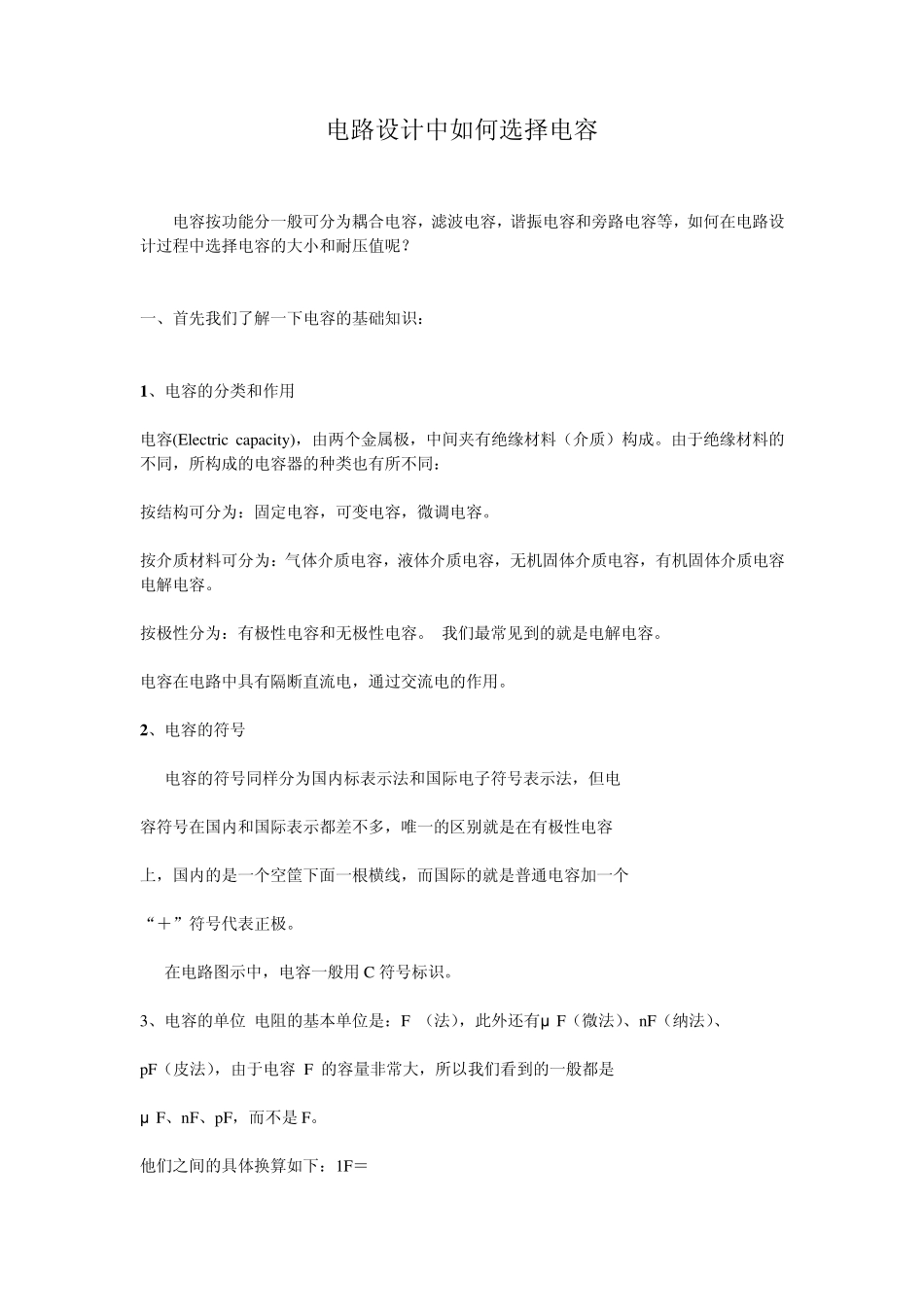

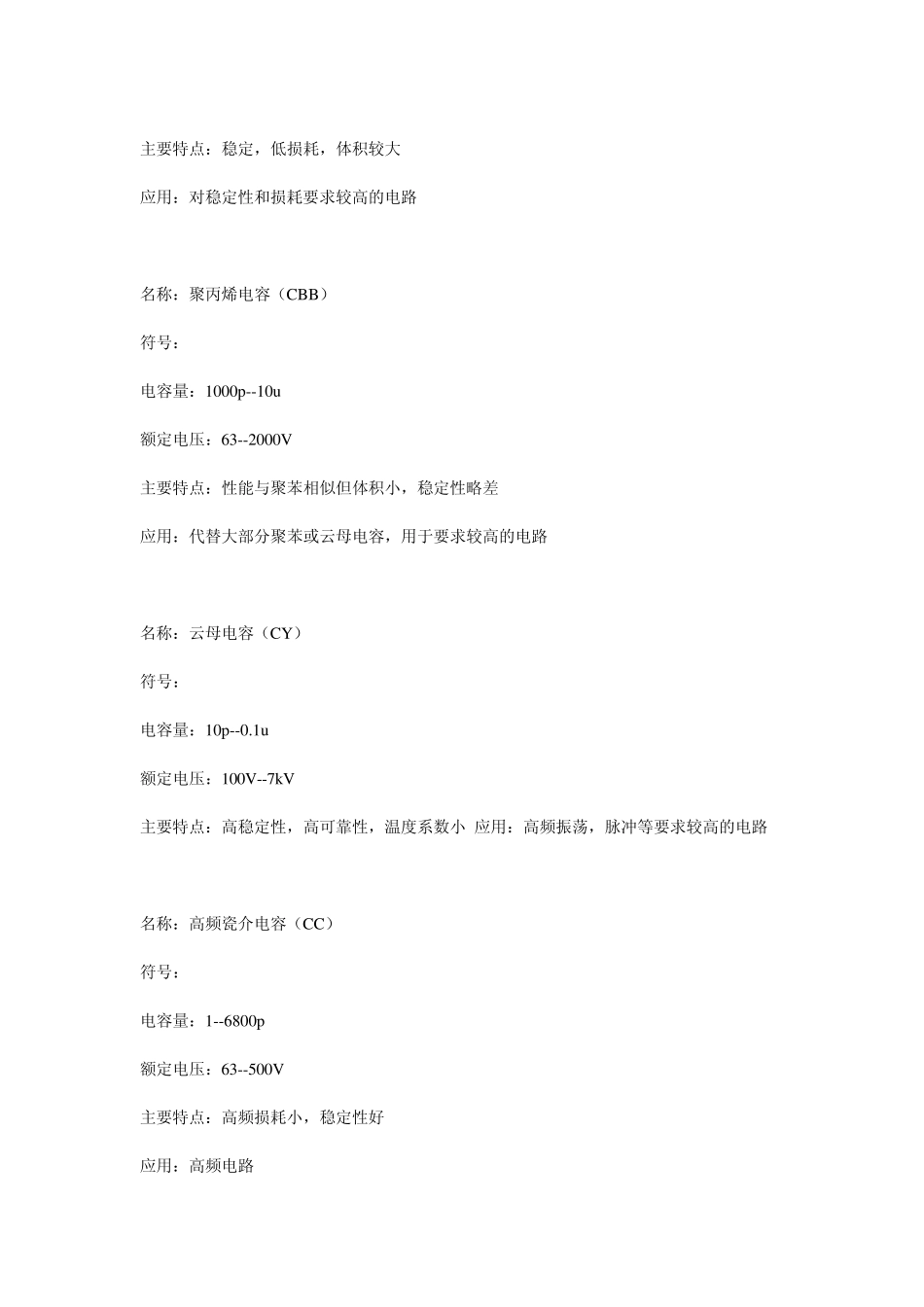

电路设计中如何选择电容 电容按功能分一般可分为耦合电容，滤波电容，谐振电容和旁路电容等，如何在电路设计过程中选择电容的大小和耐压值呢？ 一、首先我们了解一下电容的基础知识： 1 、电容的分类和作用 电容(Electric capacity )，由两个金属极，中间夹有绝缘材料（介质）构成。由于绝缘材料的不同，所构成的电容器的种类也有所不同： 按结构可分为：固定电容，可变电容，微调电容。 按介质材料可分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容。 按极性分为：有极性电容和无极性电容。 我们最常见到的就是电解电容。 电容在电路中具有隔断直流电，通过交流电的作用。 2 、电容的符号 电容的符号同样分为国内标表示法和国际电子符号表示法，但电 容符号在国内和国际表示都差不多，唯一的区别就是在有极性电容 上，国内的是一个空筐下面一根横线，而国际的就是普通电容加一个 “＋”符号代表正极。 在电路图示中，电容一般用 C 符号标识。 3、电容的单位 电阻的基本单位是：F （法），此外还有μ F（微法）、nF（纳法）、 pF（皮法），由于电容 F 的容量非常大，所以我们看到的一般都是 μ F、nF、pF，而不是 F。 他们之间的具体换算如下：1F＝ 1000000μF 1μF=1000nF=1000000pF 4、电容的耐压 单位：V（伏特） 每一个电容都有它的耐压值，这是电容的重要参数之一。普通无 极性电容的标称耐压值有：63V、100V、160V、250V、400V、600V、 1000V 等，有极性电容的耐压值相对要比无极性电容的耐压要低，一 般的标称耐压值有：4V、6.3V、10V、16V、25V、35V、50V、63V、80V、 100V、220V、400V 等。 5、电容的种类 电容的种类有很多，可以从原理上分为：无极性可变电容、无极 性固定电容、有极性电容等，从材料上可以分为：CBB 电容（聚乙烯）， 涤纶电容、瓷片电容、云母电容、独石电容、电解电容、钽电容等。 二、电容特性和选择规则。 名称：聚酯（涤纶）电容（CL） 符号： 电容量：40p--4u 额定电压：63--630V 主要特点：小体积，大容量，耐热耐湿，稳定性差 应用：对稳定性和损耗要求不高的低频电路 名称：聚苯乙烯电容（CB） 符号： 电容量：10p--1u 额定电压：100V--30KV 主要特点：稳定，低损耗，体积较大 应用：对稳定性和损耗要求较高的电路 名称：聚丙烯电容（CBB） 符号： 电容量：1000p--10u 额定电压：63--2000V 主要特点：性能...
