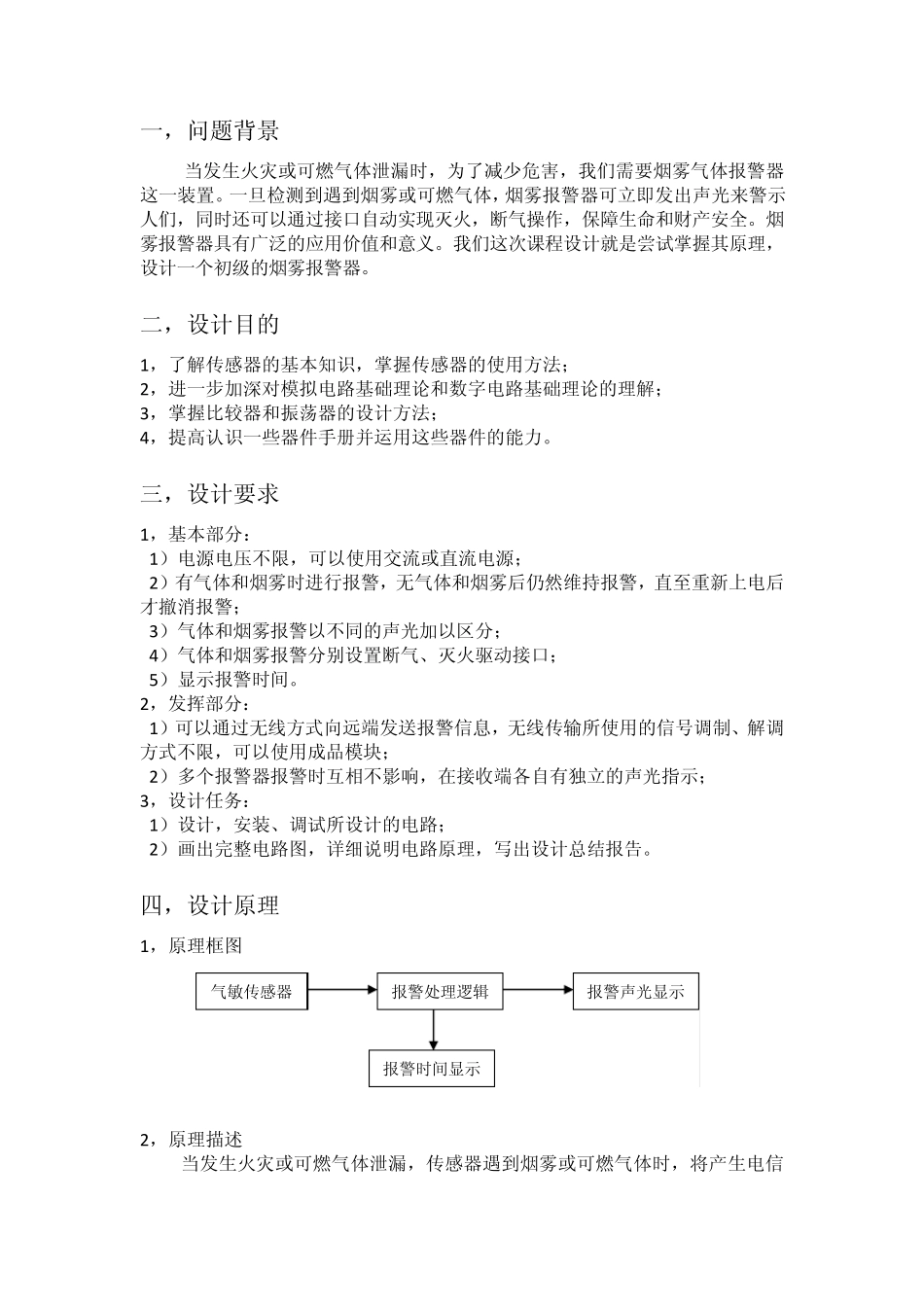

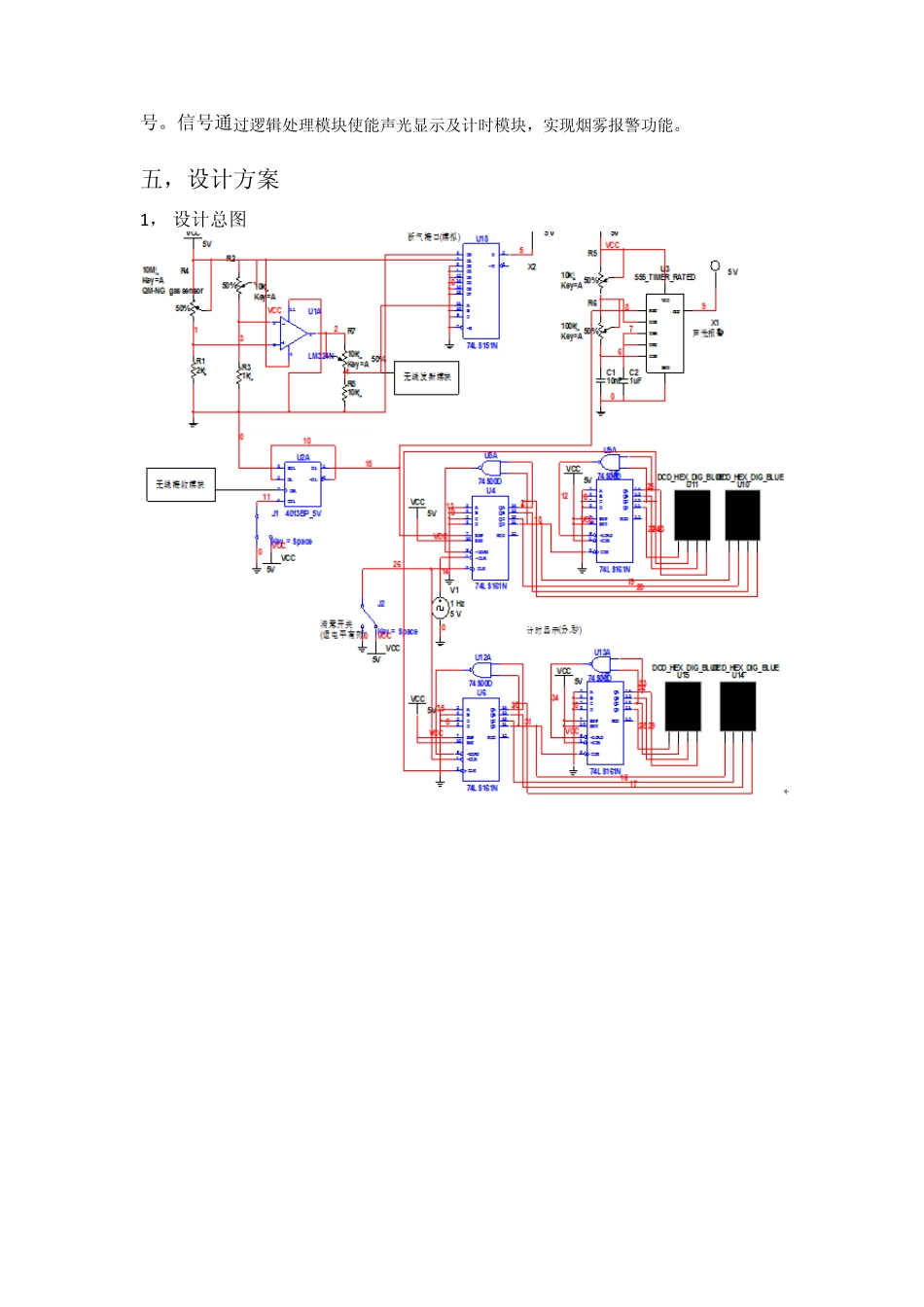

北京交通大学 电子课程设计报告 烟雾报警器 班级：自动化0706 07213044 全宏宇 小组成员： 07213045 饶劲超 07213051 王如明 07213044 全宏宇 指导老师： 佟毅 日期：2009 年 7 月 一，问题背景 当发生火灾或可燃气体泄漏时，为了减少危害，我们需要烟雾气体报警器这一装置。一旦检测到遇到烟雾或可燃气体，烟雾报警器可立即发出声光来警示人们，同时还可以通过接口自动实现灭火，断气操作，保障生命和财产安全。烟雾报警器具有广泛的应用价值和意义。我们这次课程设计就是尝试掌握其原理，设计一个初级的烟雾报警器。 二，设计目的 1，了解传感器的基本知识，掌握传感器的使用方法； 2，进一步加深对模拟电路基础理论和数字电路基础理论的理解； 3，掌握比较器和振荡器的设计方法； 4，提高认识一些器件手册并运用这些器件的能力。 三，设计要求 1，基本部分： 1）电源电压不限，可以使用交流或直流电源； 2）有气体和烟雾时进行报警，无气体和烟雾后仍然维持报警，直至重新上电后才撤消报警； 3）气体和烟雾报警以不同的声光加以区分； 4）气体和烟雾报警分别设置断气、灭火驱动接口； 5）显示报警时间。 2，发挥部分： 1）可以通过无线方式向远端发送报警信息，无线传输所使用的信号调制、解调方式不限，可以使用成品模块； 2）多个报警器报警时互相不影响，在接收端各自有独立的声光指示； 3，设计任务： 1）设计，安装、调试所设计的电路； 2）画出完整电路图，详细说明电路原理，写出设计总结报告。 四，设计原理 1，原理框图 2，原理描述 当发生火灾或可燃气体泄漏，传感器遇到烟雾或可燃气体时，将产生电信气敏传感器 报警声光显示 报警时间显示 报警处理逻辑 号。信号通过逻辑处理模块使能声光显示及计时模块，实现烟雾报警功能。 五，设计方案 1 ， 设计总图 当传感器遇到可燃气体或烟雾时，比较器的输出由低变高，通过无线发射模块发射信号，无线接收模块接收到信号，使能声光报警及计时，由于触发器的保持功能，所以声光报警及计时延续到重新上电。 考虑到时间和成本，我们只制作了可燃气体的报警，烟雾报警原理完全一样，只需加上烟雾的信号产生电路及不同的声光报警（加以区别），无线发射和接收模块上已经有相关的接口和通道。 2,各子模块的实现方案 1） 信号的产生部分 ○1 主要器件：QM-NG1 气敏传感器， LM324，电阻若干。 ○2 传感器比较电路 由于市场上气体传...
