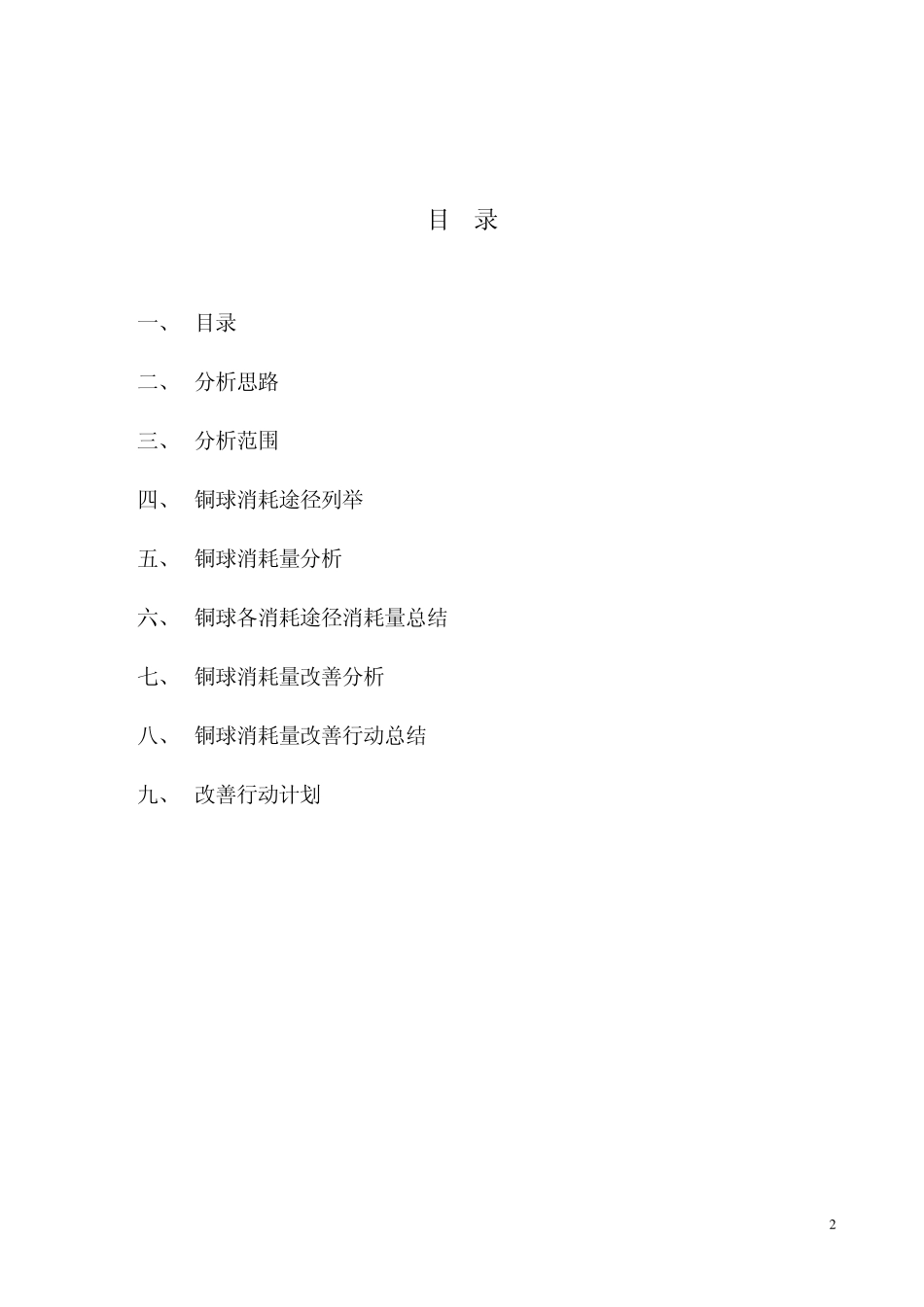

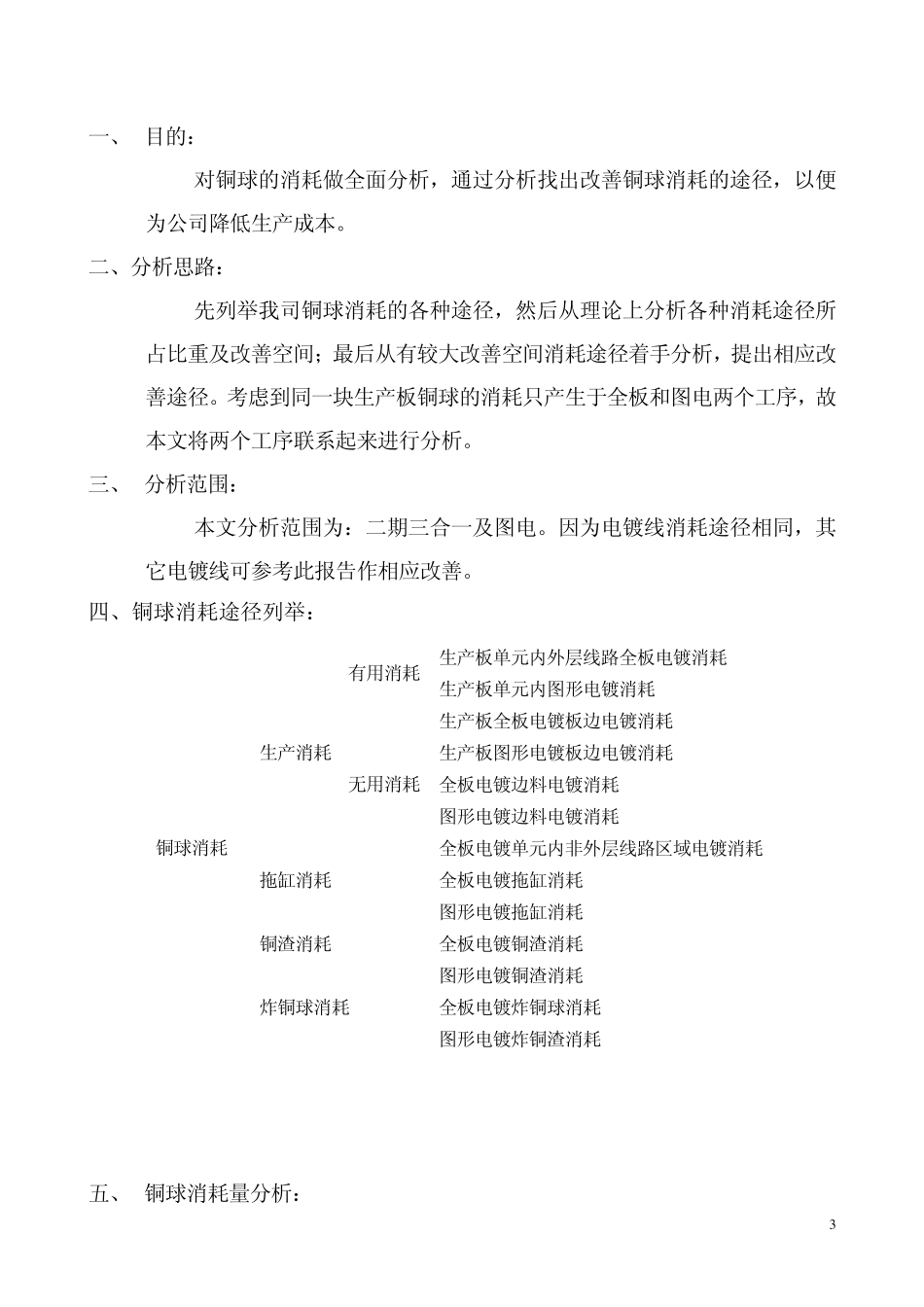

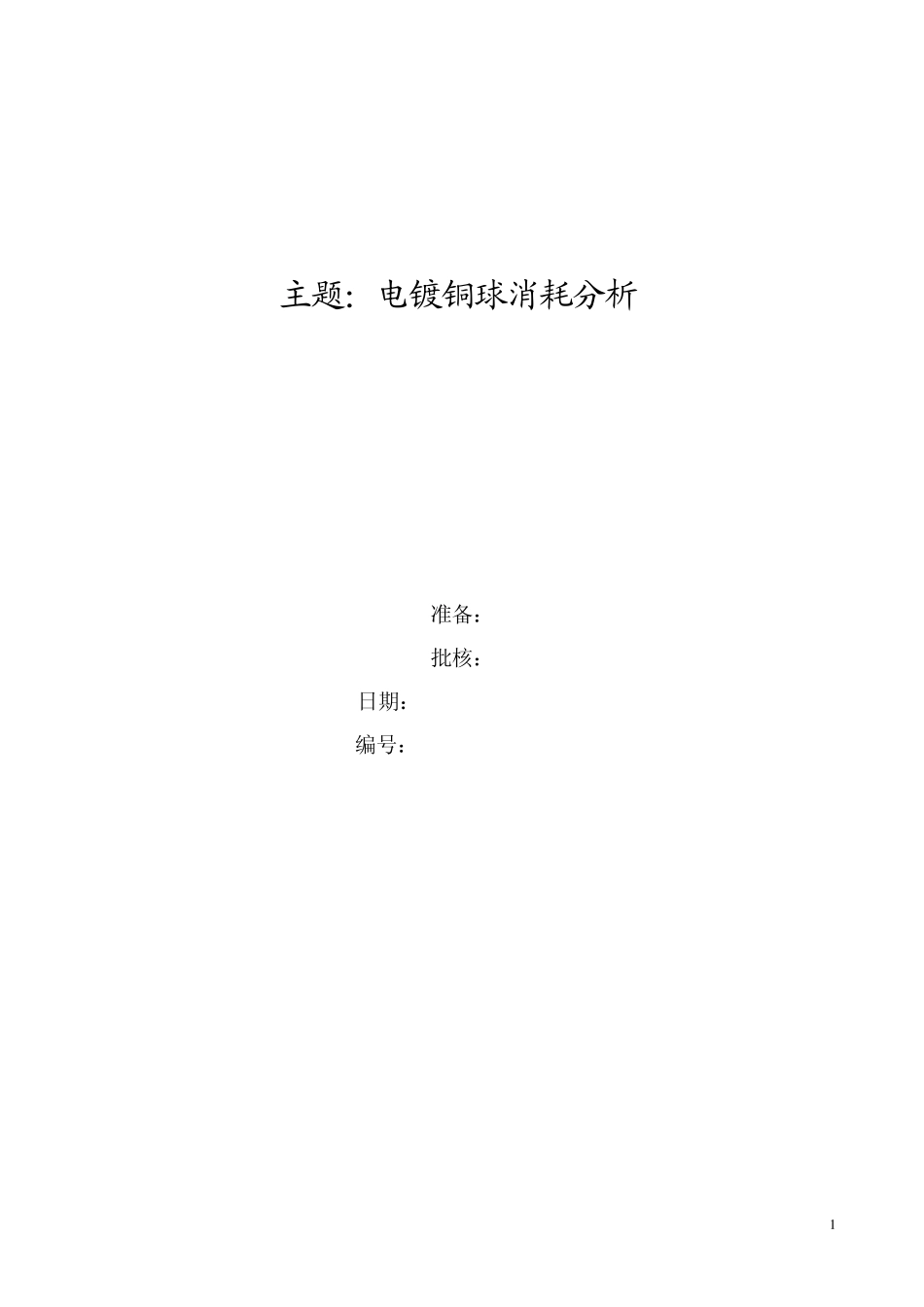

1 主题：电镀铜球消耗分析 准备： 批核： 日期： 编号： 2 目 录 一、 目录 二、 分析思路 三、 分析范围 四、 铜球消耗途径列举 五、 铜球消耗量分析 六、 铜球各消耗途径消耗量总结 七、 铜球消耗量改善分析 八、 铜球消耗量改善行动总结 九、 改善行动计划 3一、 目的： 对铜球的消耗做全面分析，通过分析找出改善铜球消耗的途径，以便为公司降低生产成本。 二、分析思路： 先列举我司铜球消耗的各种途径，然后从理论上分析各种消耗途径所占比重及改善空间；最后从有较大改善空间消耗途径着手分析，提出相应改善途径。考虑到同一块生产板铜球的消耗只产生于全板和图电两个工序，故本文将两个工序联系起来进行分析。 三、 分析范围： 本文分析范围为：二期三合一及图电。因为电镀线消耗途径相同，其它电镀线可参考此报告作相应改善。 四、铜球消耗途径列举： 生产板单元内外层线路全板电镀消耗 有用消耗生产板单元内图形电镀消耗 生产板全板电镀板边电镀消耗 生产板图形电镀板边电镀消耗 全板电镀边料电镀消耗 图形电镀边料电镀消耗 生产消耗 无用消耗全板电镀单元内非外层线路区域电镀消耗 全板电镀拖缸消耗 拖缸消耗 图形电镀拖缸消耗 全板电镀铜渣消耗 铜渣消耗 图形电镀铜渣消耗 全板电镀炸铜球消耗 铜球消耗 炸铜球消耗 图形电镀炸铜渣消耗 五、 铜球消耗量分析： 45.1 铜球理论消耗分析参数条件 5.1.1 全板电镀工序参数设定： 序号 参 数 参数代码二期 旧三合一 二期 新三合一 1 正常生产电流密度（ASF） A 9 13 2 正常生产电镀时间（min） B 42 30 3 电镀窗宽（inch） C 180 162 4 假定边料宽度（inch） D 7 7 5 假定每条飞巴挂边料数量（块） E 1 1 6 拖缸电流密度（ASF） F 17 17 7 每次拖缸时间（min） G 120 120 8 假定拖缸板长度（inch） H 20 20 9 假定每周拖缸次数（次/电镀缸） I 1 1 10 假定铜球用完后剩余铜渣重量（Kg/颗） J 0.0005 0.0005 11 新铜球重量（Kg/颗） K 0.074 0.074 12 假定生产板电镀留边宽度（inch） M 0.5 0.5 13 每安培电流每秒通过电子数量（个） N 6.24*1018 6.24*101814 铜的摩尔浓度（g /摩尔） P 63.5 63.5 15 每摩尔铜含有之铜厚子数量（个/摩） Q 6.02*1023 6.02*1023 16 电镀窗面积（ft2） R 25 22.5 17 假定每颗铜球炸铜球时损失重量（kg/...
