画法几何与工程制图习题集

画法几何与工程制图习题集_第1页
1/18
画法几何与工程制图习题集_第2页
2/18
画法几何与工程制图习题集_第3页
3/18

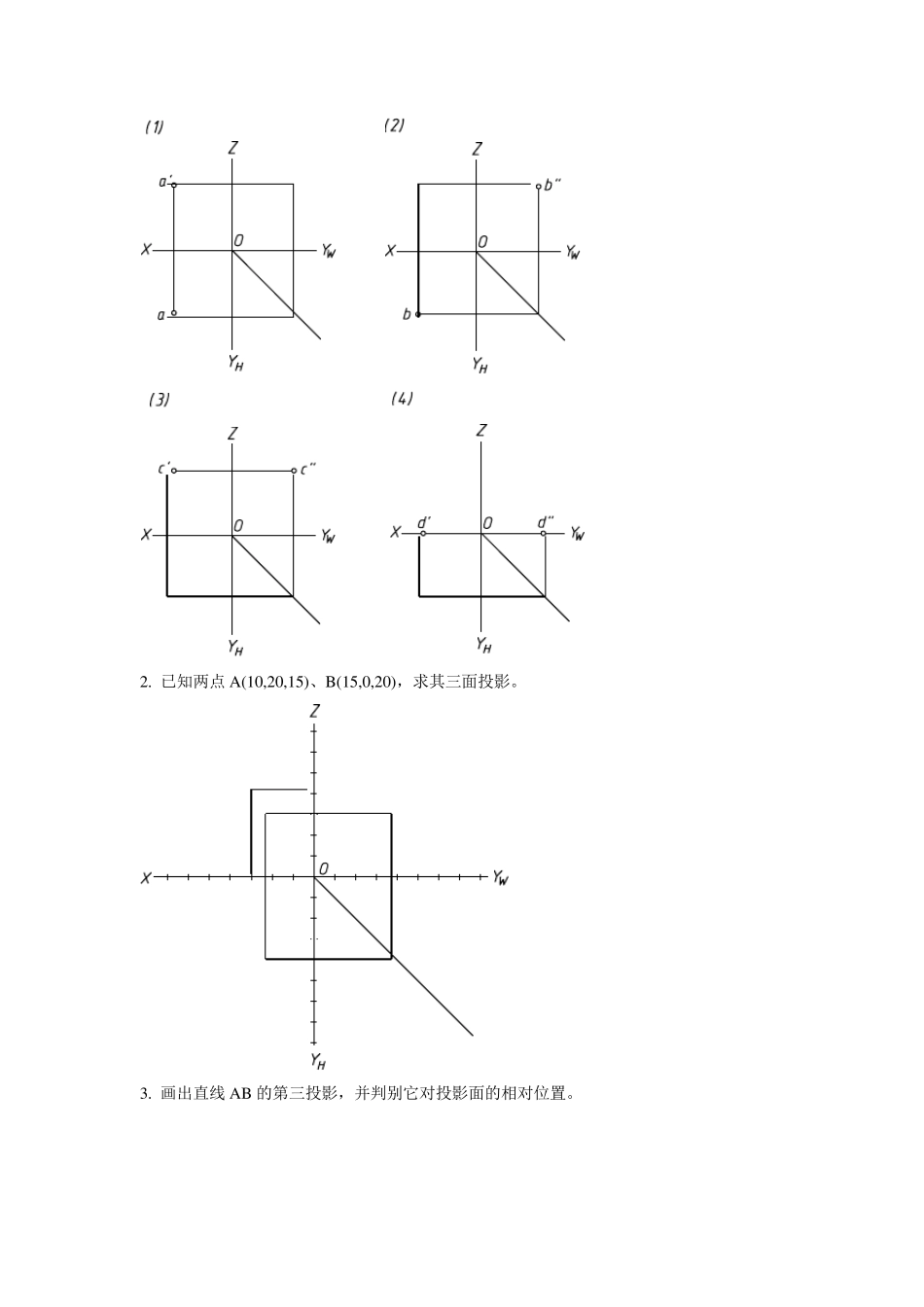

画 法 几 何 及 工 程 制 图 - 课 程 习题集 第二章 制图基本知识 1 . 结合圆弧连接的画图方法,抄画如下图所示的平面图形,不需标注尺寸。 第四章 点、直线、平面的投影 1 . 已知下列各点的两面投影,求出第三投影。 2. 已知两点A(10,20,15)、B(15,0,20),求其三面投影。 3. 画出直线 AB 的第三投影,并判别它对投影面的相对位置。 4. 已知线段两端点A(25,10,5)、B(5,20,25),画出其三面投影,并求 AB 实长及其对水平投影面的倾角。 5. 判别AB 和CD 两直线的相对位置(必要时由作图结果去判别)。 6. 过A 点作直线AB 与CD 相交,交点B 距H 面20。 7. ABC 上作一点K,使距H 面15,距V面18。 8. 已知线段 DE ABC,求 DE 的正面投影。 第五章 直线与平面及两平面的相对关系 1. 过 D 点作平面平行于 ABC。 2. 过 A 点作 ABC 平行于 DE。 3. 求直线与平面的交点,并判别可见性。 4. 求两平面的交线MN,并判别可见性。 5. 求两平面的交线KL,并判别可见性。 6. 已知形体的三个投影,求出其表面上点A、B、C、D 的另两面投影。 第七章 截交线和相贯线 1. 完成带切口形体的三面投影。 (1) (2) (3) (4) 2 . 完成带切口形体的三面投影。 (1 ) (2 ) (3 ) (4 ) (5 ) (6 ) 3 . 完成带切口形体的三面投影。 (1 ) (2 ) (3) (4) 4. 求形体的相贯线。 (1)标出最右、最前点 B。 (2)标出最前点 A、最后点 B、最高点C、最低点 D。 5. 求形体的相贯线。 (1) (2) 第九章 轴测投影 1 . 已知形体的两个投影,画出正等轴测图。 2 . 已知形体的两个投影,画出正等轴测图。 3 . 已知形体的两个投影,画出斜二测图。 4 . 根据形体的投影画正等轴测图。 (1 ) (2 ) 第十章 建筑施工图 1 . 在首层平面图(1:100)上,完成下列各项内容。 (1) 标出各承重构件的纵向和横向轴线编号; (2) 标出轴线间尺寸和总尺寸,以及室内地面标高(房地面为零点,门厅低 20mm); (3) 补画门的图例(外门用双扇平开门,其余用单扇平开门),并标出各门窗编号; (4) 画出楼梯首层图例(梯级宽 1500mm,踏步宽 250mm,起步线在图中). 2. 下图是侧立面图作了1-1 剖视图,在图上补画。 (1) 楼,地面,平台等处的标高标记; (2) 说明 , , 的含义。 3. 在首层平面图(1:150)上,完成下列各项内容: (1) 标出各承重构件的纵向和横向轴...
