画法几何习题及答案

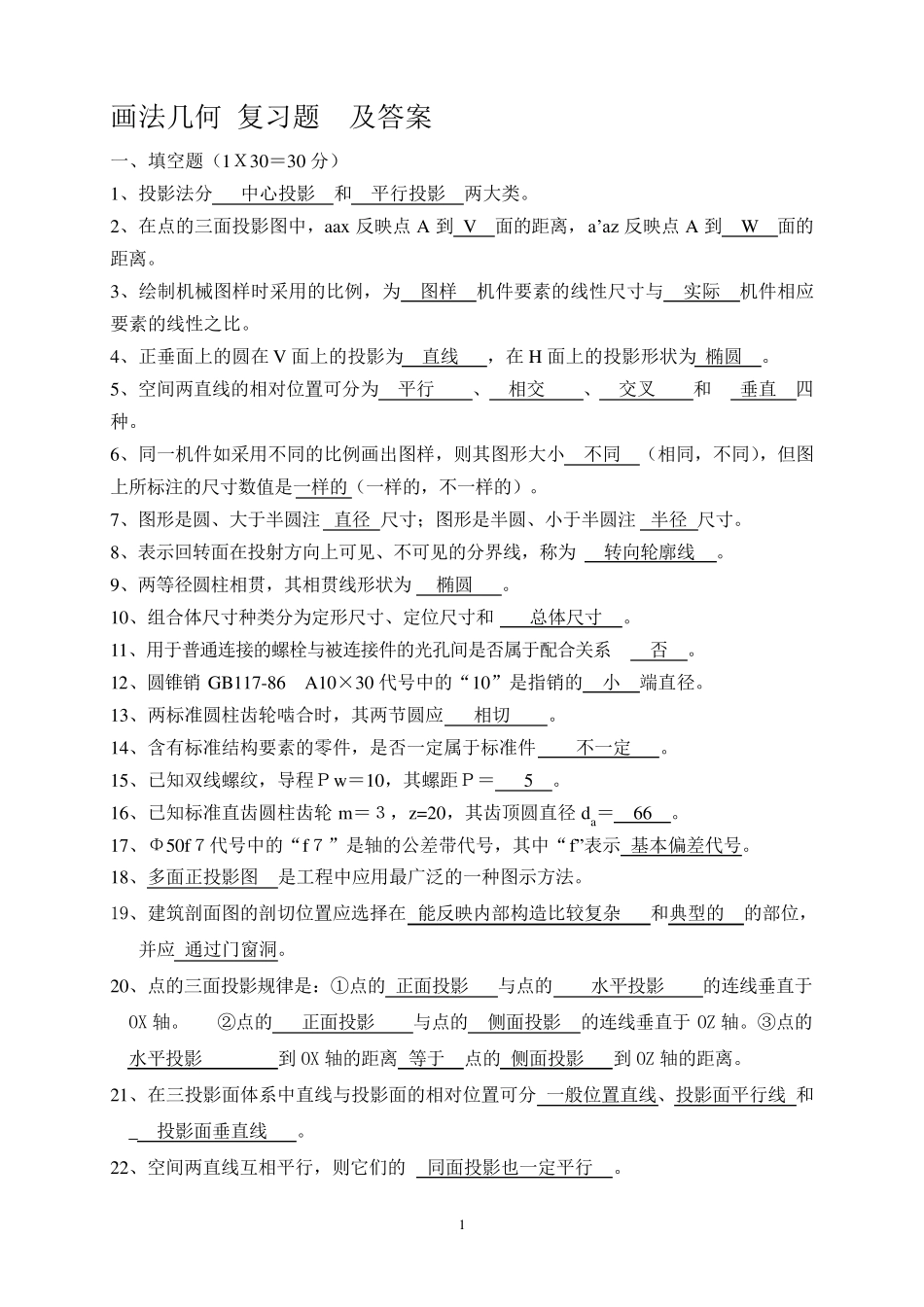

画法几何习题及答案_第1页
1/6
画法几何习题及答案_第2页
2/6
画法几何习题及答案_第3页
3/6
1 画 法 几 何 复 习 题 及 答 案 一 、 填 空 题 ( 1X 30= 30 分 ) 1、 投 影 法 分 中 心 投 影 和 平 行 投 影 两 大 类 。 2、 在 点 的 三 面 投 影 图 中 , aax 反 映 点 A 到 V 面 的 距 离 , a’az 反 映 点 A 到 W 面 的距 离 。 3、 绘 制 机 械 图 样 时 采 用 的 比 例 , 为 图 样 机 件 要 素 的 线 性 尺 寸 与 实 际 机 件 相 应要 素 的 线 性 之 比 。 4、 正 垂 面 上 的 圆 在 V 面 上 的 投 影 为 直 线 , 在 H 面 上 的 投 影 形 状 为 椭 圆 。 5、 空 间 两 直 线 的 相 对 位 置 可 分 为 平 行 、 相 交 、 交 叉 和 垂 直 四种 。 6、 同 一 机 件 如 采 用 不 同 的 比 例 画 出 图 样 , 则 其 图 形 大 小 不 同 ( 相 同 , 不 同 ), 但 图上 所 标 注 的 尺 寸 数 值 是 一 样 的 ( 一 样 的 , 不 一 样 的 ) 。 7、 图 形 是 圆 、 大 于 半 圆 注 直 径 尺 寸 ; 图 形 是 半 圆 、 小 于 半 圆 注 半 径 尺 寸 。 8、 表 示 回 转 面 在 投 射 方 向 上 可 见 、 不 可 见 的 分 界 线 , 称 为 转 向 轮 廓 线 。 9、 两 等 径 圆 柱 相 贯 , 其 相 贯 线 形 状 为 椭 圆 。 10、 组 合 体 尺 寸 种 类 分 为 定 形 尺 寸 、 定 位 尺 寸 和 总 体 尺 寸 。 11、 用 于 普 通 连 接 的 螺 栓 与 被 连 接 件 的 光孔间 是 否属于 配合 关系 否 。 12、 圆 锥销GB117-86 A10×30 代号中 的 “10”是 指销的 小 端直 径 。 13、 两 标 准圆 柱 齿轮 啮合 时 , 其 两 节圆 应 相 切 。 14、 含有标 准结构要 素 的 零件 , 是 否一 定 属于 标 准件 不 一 定 。 15、 已知双线 螺 纹, 导程P w= 10, 其 螺 距 P = 5 。 16、 已知标 准直 齿圆 柱 齿轮m= 3 , z=20, 其 齿顶 圆 直 径 da= 66 。 17、 Φ 50f7 代号中 的 “f7 ”是 轴 的 公 差 带 代号, 其 中 “f”表 示 基 本 偏 差 代号。 1...
