画法几何试题及答案

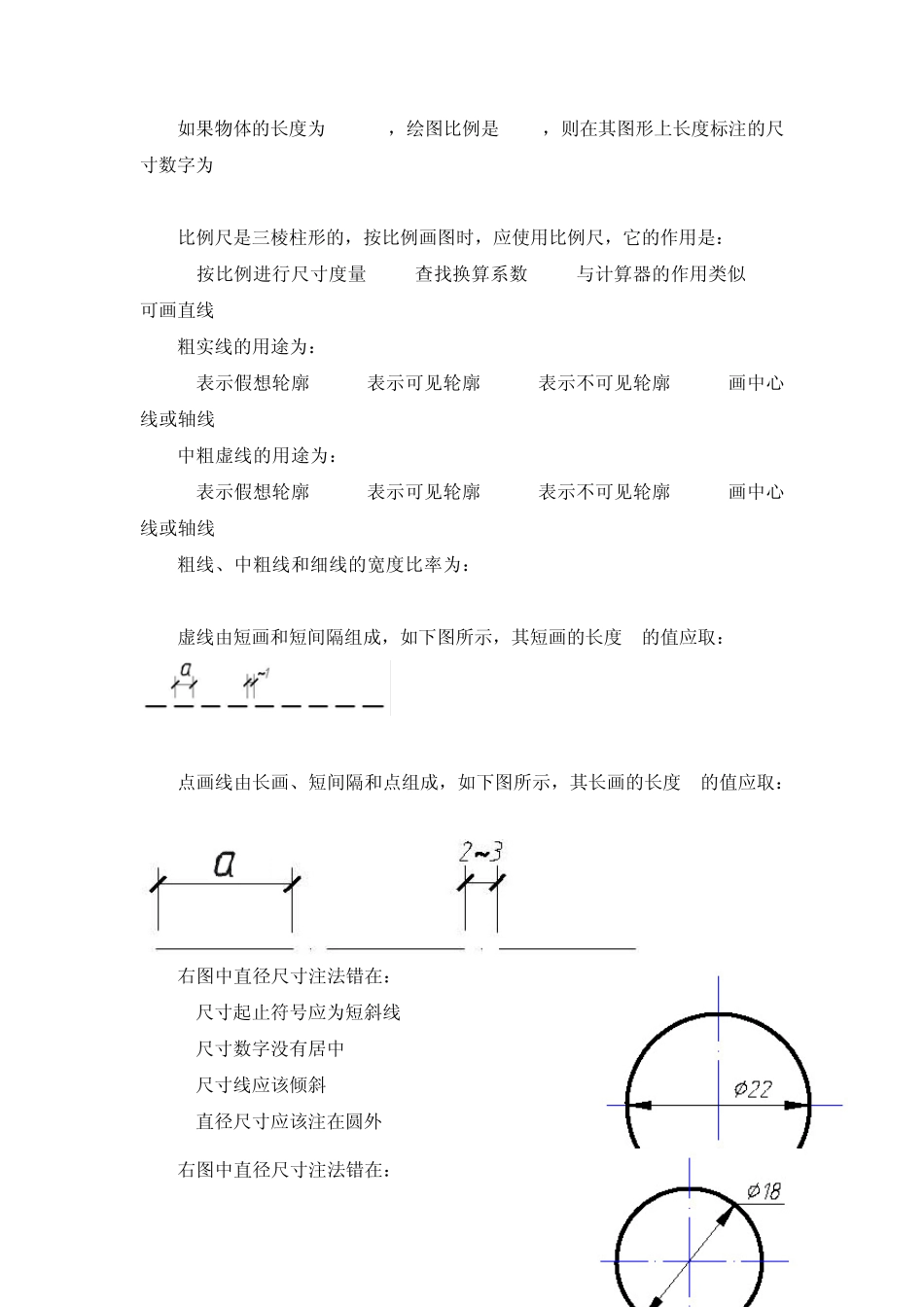

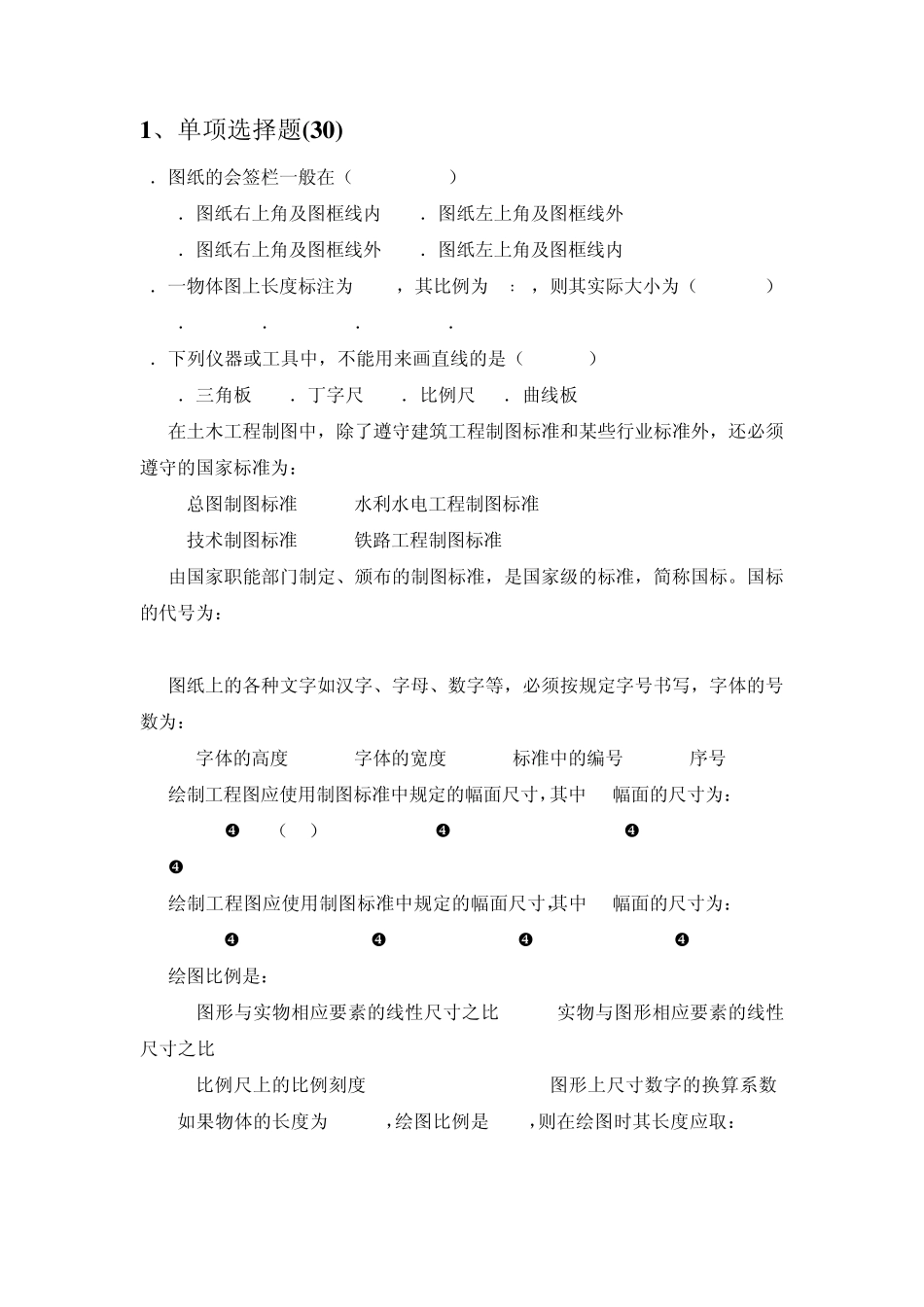

1 、单项选择题(3 0 ) 1．图纸的会签栏一般在（ B ） A．图纸右上角及图框线内 B．图纸左上角及图框线外 C．图纸右上角及图框线外 D．图纸左上角及图框线内 2．一物体图上长度标注为 2000，其比例为 1﹕5，则其实际大小为（ B ） A．400 B．2000 C．10000 D．200 3．下列仪器或工具中，不能用来画直线的是（ D ） A．三角板 B．丁字尺 C．比例尺 D．曲线板 4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A ) A.总图制图标准 B.水利水电工程制图标准 C.技术制图标准 D.铁路工程制图标准 5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。国标的代号为：( B ) A. ISO B. GB C. Standard D. ANSI 6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A ) A. 字体的高度 B. 字体的宽度 C. 标准中的编号 D. 序号 7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中 A2幅面的尺寸为：( C ) A. 594841（A1） B. 210297(A4) C. 420594(A2) D. 297420(A3) 1189*841(A0) 8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中 A4幅面的尺寸为：( B ) A. 594841 B. 210297 C. 420594 D. 297420 9. 绘图比例是：( A ) A. 图形与实物相应要素的线性尺寸之比 B. 实物与图形相应要素的线性尺寸之比 C. 比例尺上的比例刻度 D. 图形上尺寸数字的换算系数 10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C ) A. 100 B. 1000 C. 50 D. 20 11. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B ) A. 100 B. 1000 C. 50 D. 20 12. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A ) A. 按比例进行尺寸度量 B. 查找换算系数 C. 与计算器的作用类似 D. 可画直线 13. 粗实线的用途为：( B ) A. 表示假想轮廓 B. 表示可见轮廓 C. 表示不可见轮廓 D. 画中心线或轴线 14. 中粗虚线的用途为：( C ) A. 表示假想轮廓 B. 表示可见轮廓 C. 表示不可见轮廓 D. 画中心线或轴线 15. 粗线、中粗线和细线的宽度比率为：( D ) A. 3:2:1 B. 2: 1.5 :1 C. 5: 2.5 :1 D. 4:2:1 16. 虚线由短画和短间隔组成，如下图...
